3-8 3 1.7 吸嘴过滤棉 吸嘴过滤器可以防止灰尘或杂质进入吸嘴内部，以及阻塞后吸嘴的回弹动作不畅。请定期清洁。 吸嘴过滤器采用由 O 形圈压住的结构，下面结合 “1.8更换吸嘴 O 形圈” 的步骤介绍清洁吸嘴过滤棉的方法。 操作内容 请从吸嘴支架插入侧进行吹气。 n 要点 通常使用吹气方式清洁即可，如果脏污较为顽固，请取下 O 形圈和过滤棉。 ■ 更换用配件、工具 名称 配件名称 配件编号 备注 O 形圈 O-RING (S…
3-7
3
1.6 吸嘴支架
1.6.1 清洁吸嘴支架
如果吸嘴固定针或弹簧片粘附尘屑，将无法顺畅工作，从而导致吸嘴脱落。
请定期确认吸取压力，如发现吸嘴松动等异常情况，应及时清洁。
n
要点
吸嘴支架内部的固定针与弹簧片较小，请小心操作，防止其丢失。
建议准备备件后进行拆卸操作。
实施频率 ：吸取压力检查中发现异常时，或每月 1 〜 2 次
1
取下吸嘴弹簧片。
按住轴，用精密十字螺丝刀拧下弹簧片安装螺钉
(2 处 )。可以取下弹簧片和固定针。
45306-LF3-10
2
清洁吸嘴支架。
清除吸嘴支架的固定针所接触的部位、固定针、弹
簧片上粘附的尘屑。
3
确认固定针和弹簧片的状态。
确认固定针和弹簧片是否异常。
如发现异常，请更换新品。
4
涂抹硅脂。
在吸嘴支架固定针所接触的部位和固定针上涂抹适
量硅脂。
5
安装固定针和弹簧片。
请按照与拆卸时相反的步骤进行安装。
■ 更换用配件
名称 配件名称 配件编号
每个贴装头
所需数量
每台机器所需的
最大数量
备注
6 轴贴装头 12 轴贴装头
吸嘴固定用弹簧片 1
LEAF,SPRING 1 LC6-M714R-00 1 6 12
吸嘴固定用弹簧片 2
LEAF,SPRING 2 LC6-M714S-00 1 6 12
吸嘴固定用弹簧片 3
LEAF,SPRING 3 LC6-M714T-00 1 6 12
吸嘴固定用弹簧片 4
LEAF,SPRING 4 LC6-M714U-00 1 6 12
吸嘴固定针
PIN,PARALLEL LC6-M71AY-00 1 6 12
弹簧片安装螺钉
SCREW,PAN HEAD LC1-M71GN-30 2 12 24
n
要点
弹簧片有使用寿命，请定期更换。( 运行 50 万次后需要更换吸嘴 )
取下吸嘴弹簧片
Step 1
弹簧片
安装螺钉
吸嘴固定针
吸嘴固定用弹簧片2
吸嘴固定用弹簧片3
吸嘴固定用弹簧片4
吸嘴固定用弹簧片1
3-8
3

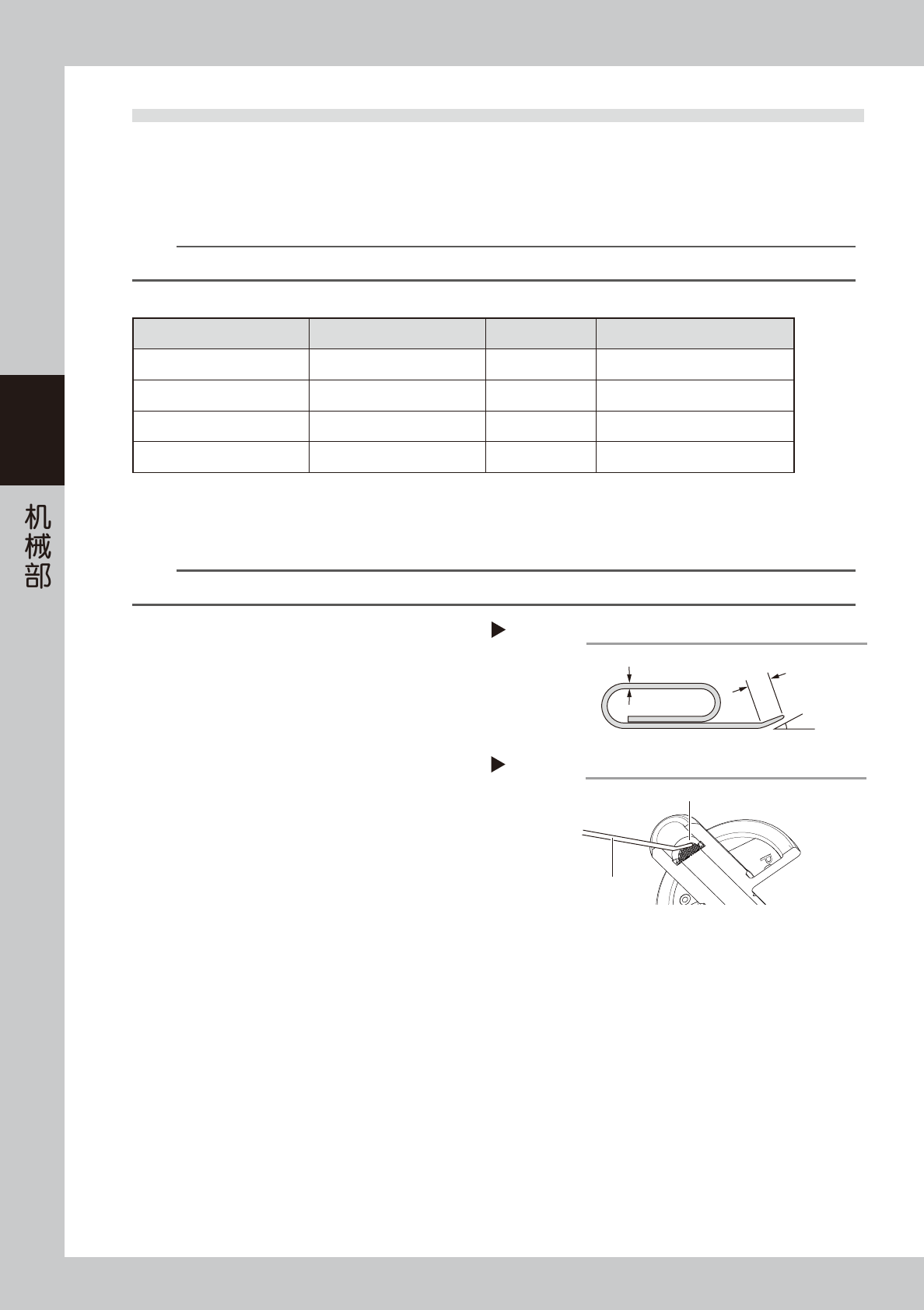

1.7 吸嘴过滤棉
吸嘴过滤器可以防止灰尘或杂质进入吸嘴内部，以及阻塞后吸嘴的回弹动作不畅。请定期清洁。
吸嘴过滤器采用由 O 形圈压住的结构，下面结合“1.8更换吸嘴 O 形圈”的步骤介绍清洁吸嘴过滤棉的方法。
操作内容
请从吸嘴支架插入侧进行吹气。
n
要点
通常使用吹气方式清洁即可，如果脏污较为顽固，请取下 O 形圈和过滤棉。
■ 更换用配件、工具
名称 配件名称 配件编号 备注
O 形圈
O-RING (SO-006) LC1-M77A5-90
过滤棉
FILTER, NOZZLE15 LC6-M771Y-00
吸嘴 O 形圈拆卸治具
REMOVER, O-RING LC1-M861R-01
随机附件
吸嘴 O 形圈安装治具
PIN (O RING) LC6-M8911-00
随机附件
1.7.1 O 形圈和吸嘴过滤棉的拆卸方法
n
要点
过滤棉由 O 形圈夹住固定。过滤器不分正反面。
1
从吸嘴后端插入治具。
插入 O 形圈拆卸治具或右图所示经过加工的治具。
45310-LF3-00
2
从吸嘴上拔出 O 形圈和过滤棉。
1. 将治具前端插入 O 形圈和吸嘴支撑面之间。
2. 从吸嘴上拔出时，应避免 O 形圈从治具上脱落。
45311-LF3-00
制作治具
Step 1
1mm
3mm
30～45°
t=0.3
插入O形圈
Step 2
O形圈
治具
3-9
3

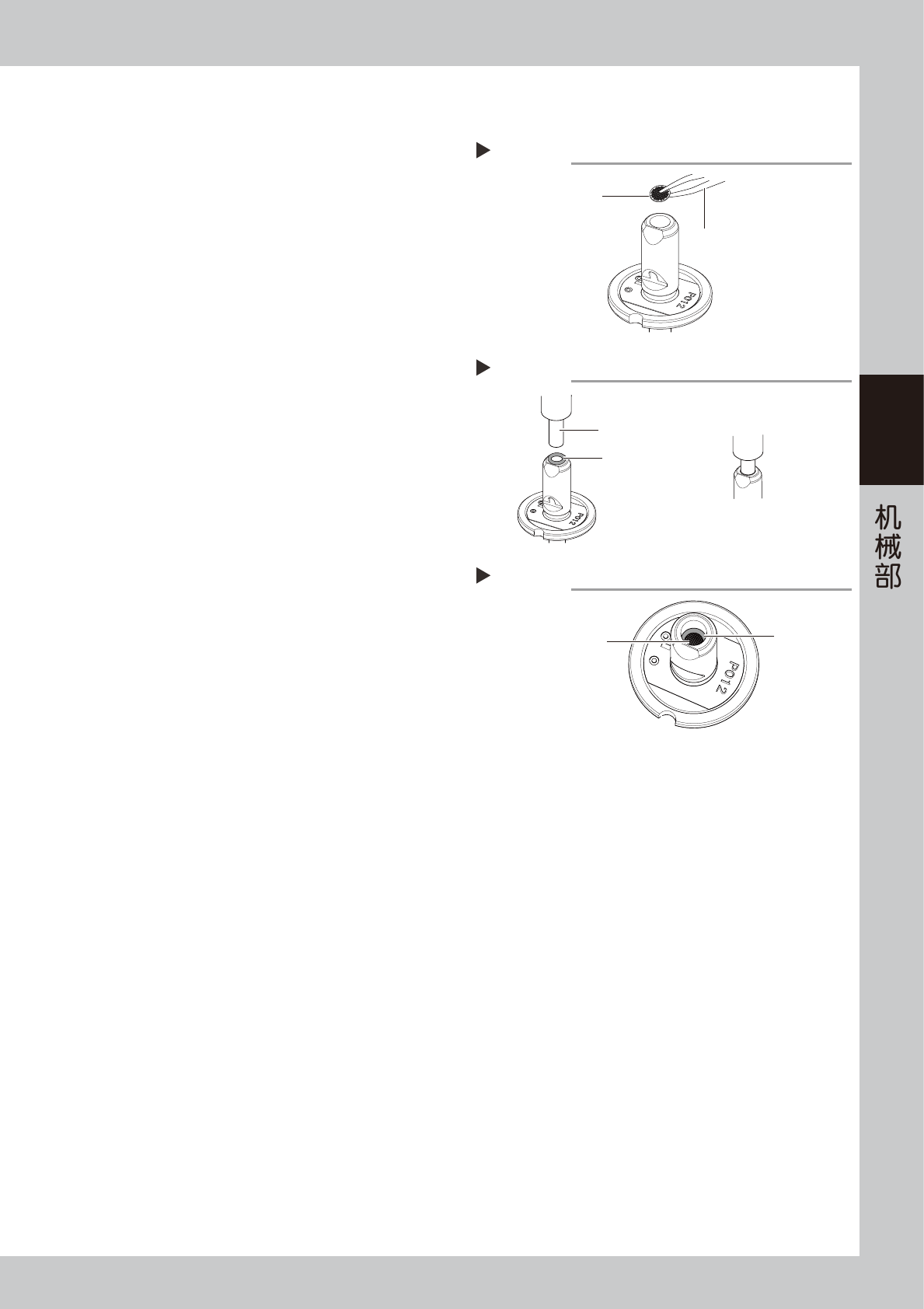

1.7.2 O 形圈和吸嘴过滤棉的安装方法
1
将过滤棉放入吸嘴中。
使用镊子将过滤棉放入吸嘴中，然后用治具修正过
滤器的位置。
45312-LF3-00
2
插入 O 形圈。
1. 如右图所示，将 O 形圈笔直放入吸嘴前端。
2. 使用 O 形圈安装治具缓慢推至根部。
45313-LF3-00
3
确认安装状态。
1. 从吸嘴中拔出治具。
2. 确认过滤棉、O 形圈已正确安装。
45314-LF3-00
插入过滤棉
Step 1
过滤棉
镊子
插入O形圈
Step 2
O形圈
O形圈安装治具
推至里侧
确认安装状态
Step 3
O形圈
过滤棉
