S10S_20_Service_C.pdf - 第57页

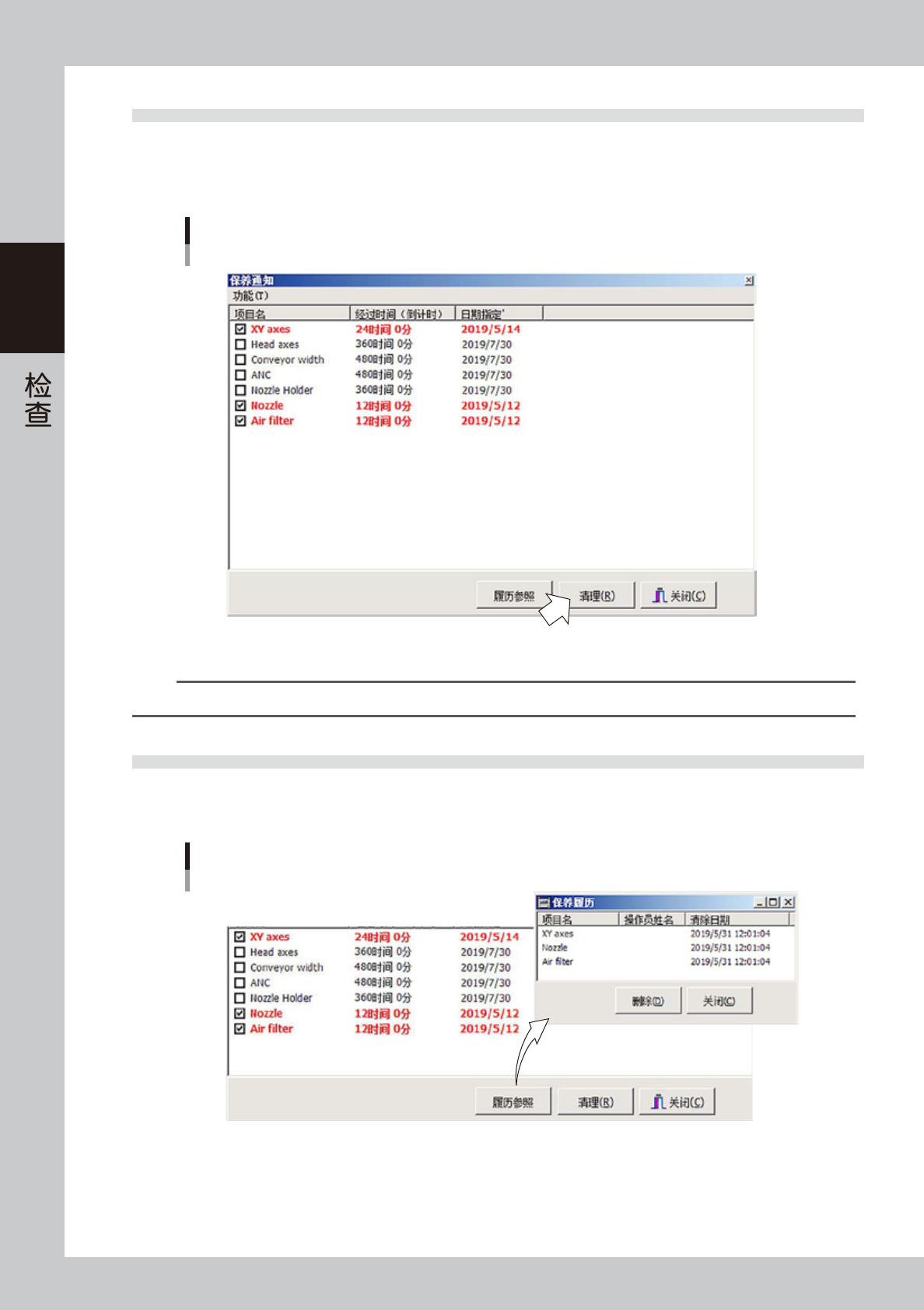

2-6 2 3.3 清理 保养后，请在“保养通知”画面设定下次通知 ( 预约 )。 “保养通知”画面中，正在进行保养通知的项目显示为红字。 与本章前述 “3.1设定” 相同， 选择已保养的项目后点击 [ 清理 ]， “经过时间 ( 倒计时 )”和“日期指定”将被更新。 “保养通知”画面 清理 46204-LF3-10 n 要点 在系统启动时或生产开始时显示的“保养通知”画面中点击 [ 确认保养实行 ] 按钮，也可显示上述画面。 3.…
2-5
2
3.2 通知
到达保养通知时期后，系统启动时或生产开始时将显示下图所示画面。
n
要点
显示运行时间倒计时及日期指定中较早到达的时间。
保养通知
通知
需要保养的项目
46203-LF3-10
请对上述通知项目进行保养。
•
延迟保养时
如需在不进行保养的情况下继续操作，请点击 [ 不保养继续 ] 按钮，在显示确认信息后点击 [ 确定 ] 按钮。
在下次启动系统或 8 小时后开始生产时，将再次通知。
n
要点
进行延迟保养时，请不要忘记进行保养。
第 3 章 机械部
目录
1. 贴装头部 3-1
1.1 气路 3-1
1.2 空气过滤器 3-1
1.3 真空发生器 3-1
1.4 检查贴装头阻塞、吸嘴阻塞和电磁阀 3-2
1.5 吸嘴 3-5
1.5.1 吹气清洁 3-5
1.5.2 利用钢丝清洁 3-5
1.5.3 检查吸取垫 ( 吸嘴 No.P017、P018、P019、P020) 3-6
1.5.4 涂抹硅脂 3-6
1.6 吸嘴支架 3-7
1.6.1 清洁吸嘴支架 3-7
1.7 吸嘴过滤棉 3-8
1.7.1 O 形圈和吸嘴过滤棉的拆卸方法 3-8
1.7.2 O 形圈和吸嘴过滤棉的安装方法 3-9
1.8 更换吸嘴 O 形圈 3-10
1.9 ID 贴纸 3-11
1.9.1 吸嘴 ID 贴纸的粘贴方法 3-11
1.9.2 清洁贴纸 3-12
1.10 吸嘴法兰防反光贴纸 3-13
1.11 相机 3-14
1.11.1相机镜头 3-14
1.11.2清洁多视觉扫描相机 3-14
1.11.3清洁基准标识符识别相机 3-14
1.11.4清洁镜头滤镜 3-14
2. 加油 3-15
2.1 加油部位 3-15
2.2 X 轴 3-16
2.2.1 X 轴滚珠丝杠 3-16
2.2.2 X 轴导轨 3-18
2.3 Y 轴 3-19
2.3.1 Y 轴滚珠丝杠 3-19
2.3.2 Y 轴导轨 3-20
