■拆卸滚珠丝杠护盖时
1
拆卸滚珠丝杠护盖。
1. 使贴装头靠近左侧或右侧。
2. 使用内六角扳手拧下左右 4 个护盖的安装螺栓，拔出护盖。
拆卸X轴护盖
内六角扳手
X轴护盖
护盖安装
螺栓(左右4个)
45332-LF3-00
2
擦除滚珠丝杠上的脏污润滑脂和粘固的润滑脂。
擦除时请勿使用棉签或普通布，而应使用不起灰尘的棉纱。
清洁X轴滚珠丝杠
不起灰尘的棉纱
滚珠丝杠
45333-LF3-00
3
使用注油枪通过注油嘴注油。
4
进行 10 分钟以上的试运行。
依次点击主菜单的 [ 手动 ] 按钮>“暖机”，在移动速度低于 20% 的条件下进行 10 分钟以上的试运行。
打开“暖机运行与自我检查”画面的“设定”标签，通过“移动速度（%）”的滚动条变更速度。
5
擦除多余的润滑脂。
1. 使用棉纱擦除被轴承部挤出的多余润滑脂，再次使用注油枪注油。
2. 如果滚珠丝杠末端的润滑脂不足，请在擦除旧润滑脂的同时上足新润滑脂。
n
要点
滚珠丝杠末端部分不在轴的工作范围内，即使将轴移动至最大程度，润滑脂也可能不足。
请根据需要增加用量。
6
从低速到高速进行阶段式试运行。
3-18
3
2.2.2 X 轴导轨
1
擦除导轨上的脏污润滑脂和粘固的润滑脂。
使用不起灰尘的棉纱仔细擦拭包括导槽在内的整个导轨。
2
使用注油枪通过注油嘴注油。

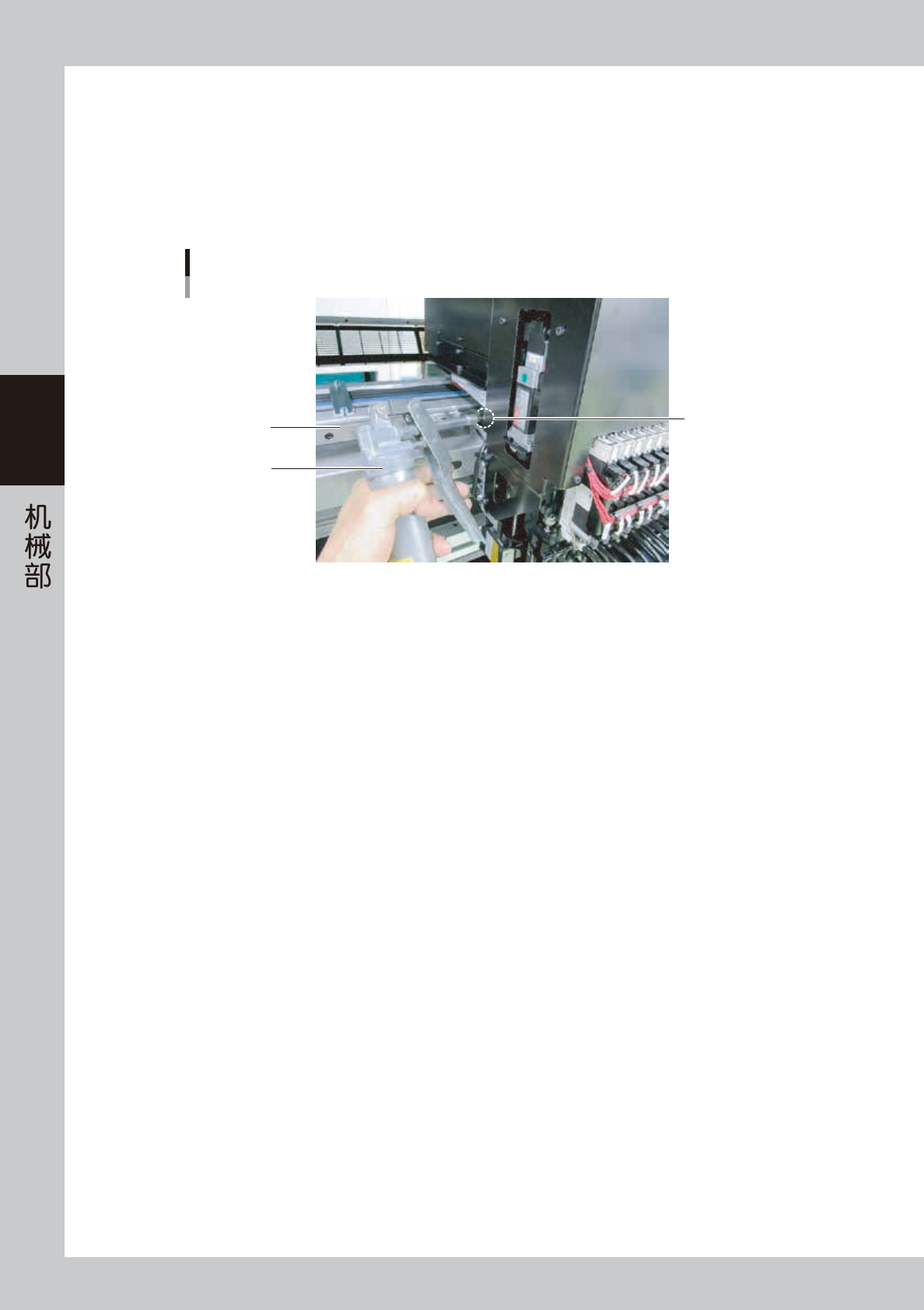

为X轴导轨注油
注油枪
注油嘴
X轴导轨
45334-LF3-10
3
进行 10 分钟以上的试运行。
依次点击主菜单的 [ 手动 ] 按钮>“暖机”，在移动速度低于 20% 的条件下进行 10 分钟以上的试运行。
打开“暖机运行与自我检查”画面的“设定”标签，通过“移动速度（%）”的滚动条变更速度。
4
擦除多余的润滑脂。
1. 使用棉纱擦除被轴承部挤出的多余润滑脂，再次使用注油枪注油。
2. 使用棉纱擦除残留在贴装头侧及导轨两端的多余润滑脂。
5
从低速到高速进行阶段式试运行。
3-19
3
2.3 Y 轴
如因加油不足或润滑脂老化而发生粘着，使滚珠或滚珠滚动面受损，可能导致 Y 轴滚珠丝杠损坏或发出异响。建
议每月加 1 次润滑脂。
请按以下步骤添加润滑脂。
2.3.1 Y 轴滚珠丝杠
c
注意
•
请务必使用不起灰尘的棉纱擦除脏污的润滑脂。
•
请务必添加本公司指定的润滑油。( 请参阅后述第 5 章“2.消耗件”)
1
准备润滑脂。
装填润滑脂，在注油枪上安装标准吸嘴。
2
将贴装头移动至注油位置。
Y 轴滚珠丝杠护盖上开有润滑脂加注孔。将 Y 轴移动至注油嘴可见的位置。
为Y轴滚珠丝杠注油
注油枪
注油口
Y1轴 Y2轴
注油嘴
注油嘴
45335-LF3-10
3
加注润滑油。
1. 通过注油嘴注油。
2. 前后移动 Y 轴后，再次注油，使润滑油均匀遍布 Y 轴滚珠丝杠。
4
进行 10 分钟以上的试运行。
依次点击主菜单的 [ 手动 ]>“暖机”，在移动速度低于 20% 的条件下进行 10 分钟以上的试运行。
打开“暖机运行与自我检查”画面的“设定”标签，通过“移动速度（%）”的滚动条变更速度。
5
擦除多余的润滑脂。
1. 使用棉纱擦除被轴承部挤出的多余润滑脂，再次使用注油枪注油。
2. 使用棉纱擦除残留在滚珠丝杠两端的多余润滑脂。
6
从低速到高速进行阶段式试运行。
