3-20 3 2.3.2 Y 轴导轨 1 擦除导轨上的脏污润滑脂和粘固的润滑脂。 擦除时请勿使用棉签或普通布，而应使用不起灰尘的棉纱。 仔细擦拭包括导槽在内的整个导轨。 2 使用注油枪通过注油嘴注油。 为Y轴导轨注油 导轨 注油嘴 标准枪嘴 45336-LF3-00 3 进行 10 分钟以上的试运行。 依次点击主菜单的 [ 手动 ]>“暖机” ，在移动速度低于 20% 的条件下进行 10 分钟以上的试运行。 打开“暖机运行…
3-19
3
2.3 Y 轴
如因加油不足或润滑脂老化而发生粘着，使滚珠或滚珠滚动面受损，可能导致 Y 轴滚珠丝杠损坏或发出异响。建
议每月加 1 次润滑脂。
请按以下步骤添加润滑脂。
2.3.1 Y 轴滚珠丝杠
c
注意
•
请务必使用不起灰尘的棉纱擦除脏污的润滑脂。
•
请务必添加本公司指定的润滑油。( 请参阅后述第 5 章“2.消耗件”)
1
准备润滑脂。
装填润滑脂，在注油枪上安装标准吸嘴。
2
将贴装头移动至注油位置。
Y 轴滚珠丝杠护盖上开有润滑脂加注孔。将 Y 轴移动至注油嘴可见的位置。

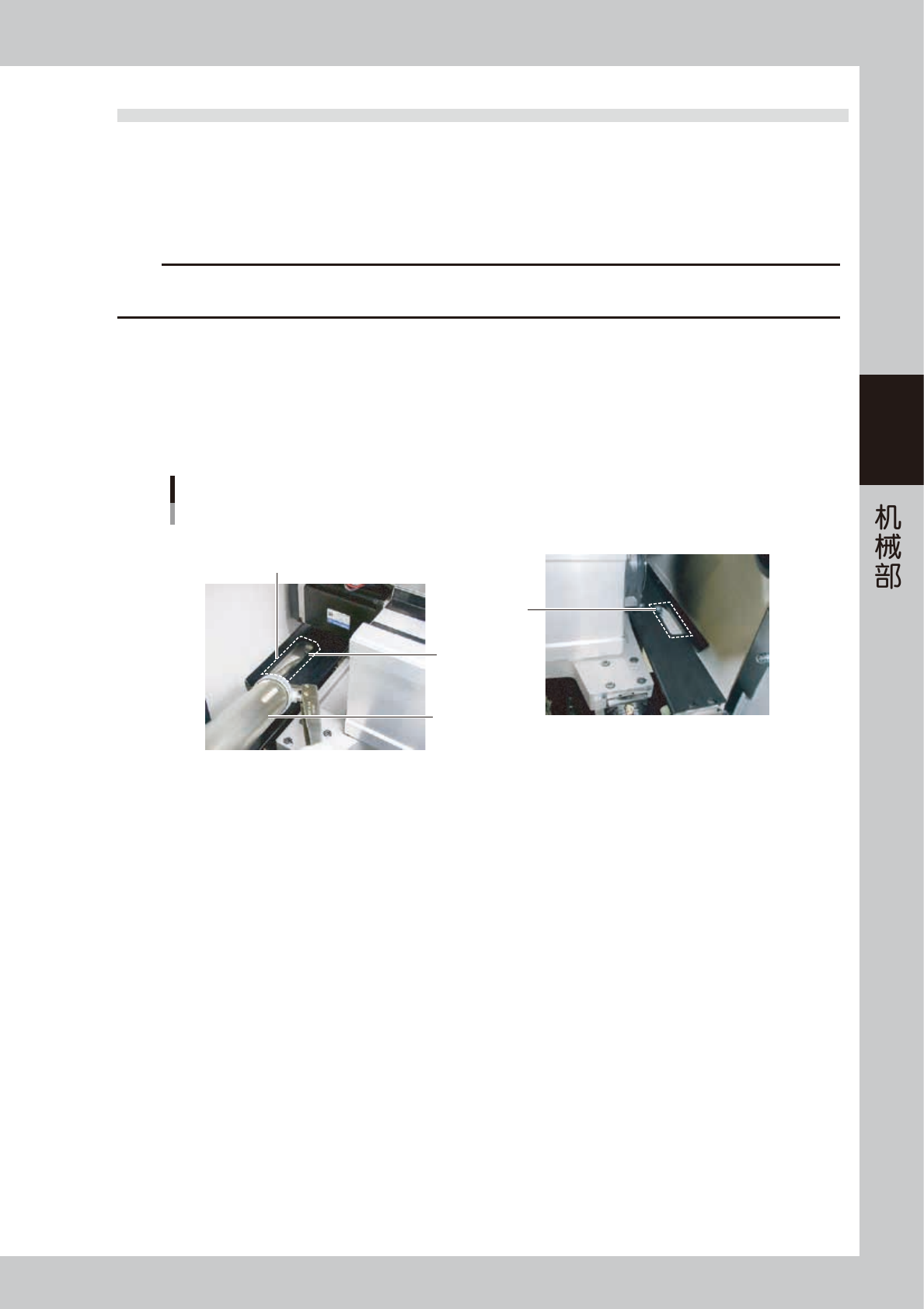

为Y轴滚珠丝杠注油
注油枪
注油口
Y1轴 Y2轴
注油嘴
注油嘴
45335-LF3-10
3
加注润滑油。
1. 通过注油嘴注油。
2. 前后移动 Y 轴后，再次注油，使润滑油均匀遍布 Y 轴滚珠丝杠。
4
进行 10 分钟以上的试运行。
依次点击主菜单的 [ 手动 ]>“暖机”，在移动速度低于 20% 的条件下进行 10 分钟以上的试运行。
打开“暖机运行与自我检查”画面的“设定”标签，通过“移动速度（%）”的滚动条变更速度。
5
擦除多余的润滑脂。
1. 使用棉纱擦除被轴承部挤出的多余润滑脂，再次使用注油枪注油。
2. 使用棉纱擦除残留在滚珠丝杠两端的多余润滑脂。
6
从低速到高速进行阶段式试运行。
3-20
3
2.3.2 Y 轴导轨
1
擦除导轨上的脏污润滑脂和粘固的润滑脂。
擦除时请勿使用棉签或普通布，而应使用不起灰尘的棉纱。
仔细擦拭包括导槽在内的整个导轨。
2
使用注油枪通过注油嘴注油。
为Y轴导轨注油
导轨
注油嘴
标准枪嘴
45336-LF3-00
3
进行 10 分钟以上的试运行。
依次点击主菜单的 [ 手动 ]>“暖机”，在移动速度低于 20% 的条件下进行 10 分钟以上的试运行。
打开“暖机运行与自我检查”画面的“设定”标签，通过“移动速度（%）”的滚动条变更速度。
4
擦除多余的润滑脂。
1. 使用棉纱擦除被轴承部挤出的多余润滑脂，再次使用注油枪注油。
2. 使用棉纱擦除残留在导轨两端的多余润滑脂。
5
从低速到高速进行阶段式试运行。
3-21
3
2.4 传送部
2.4.1 W 轴滚珠丝杠、滚珠导轨、六角轴
•
使用不起灰尘的棉纱擦除 W 轴滚珠丝杠上的润滑脂后，用手均匀涂抹。
•
使用不起灰尘的棉纱轻轻擦拭 W 轴滚珠导轨和六角轴后，均匀薄涂一层润滑脂。
给传送部的各部加油
W轴滚珠丝杠、滚珠导轨、六角轴
W轴滚珠丝杠
W轴滚珠丝杠
W轴滚珠导轨
六角轴
六角轴
45340-LF3-10
2.4.2 快速夹板
在快速夹板的杆部用手均匀薄涂一层润滑脂。
为快速夹板加油
杆部
45341-LF3-10
