机型 名称 配件名称 配件编号 每台机器所需数量 备注
S10
中央部传送带
BELT LE7-M9417-10 2
标准与加长通用
右侧标准传送带
BELT LE7-M9417-00 2
左侧标准传送带
BELT LE7-M9417-20 2
右侧加长 250mm 时传送带
BELT LE7-M9A1A-00 2
左侧加长 250mm 时传送带
BELT LE7-M9A1B-00 2
右侧加长 375mm 时传送带
BELT LE7-M9A3A-00 2
左侧加长 375mm 时传送带
BELT LE7-M9A3B-00 2
S20
中央部传送带
BELT LE6-M9417-00 2
标准与加长通用
右侧标准传送带
BELT LE6-M9417-10 2
左侧标准传送带
BELT LE6-M9417-20 2
右侧加长 250mm 时传送带
BELT LE6-M9A1A-00 2
左侧加长 250mm 时传送带
BELT LE6-M9A1B-00 2
右侧加长 375mm 时传送带
BELT LE6-M9A3A-00 2
左侧加长 375mm 时传送带
BELT LE6-M9A3B-00 2
c
注意
本手册中记载的配件 ( 配件编号 ) 以发行手册时为准。配件编号变更恕不另行通知，订购时请务必确认是否为最新。
5-6
5

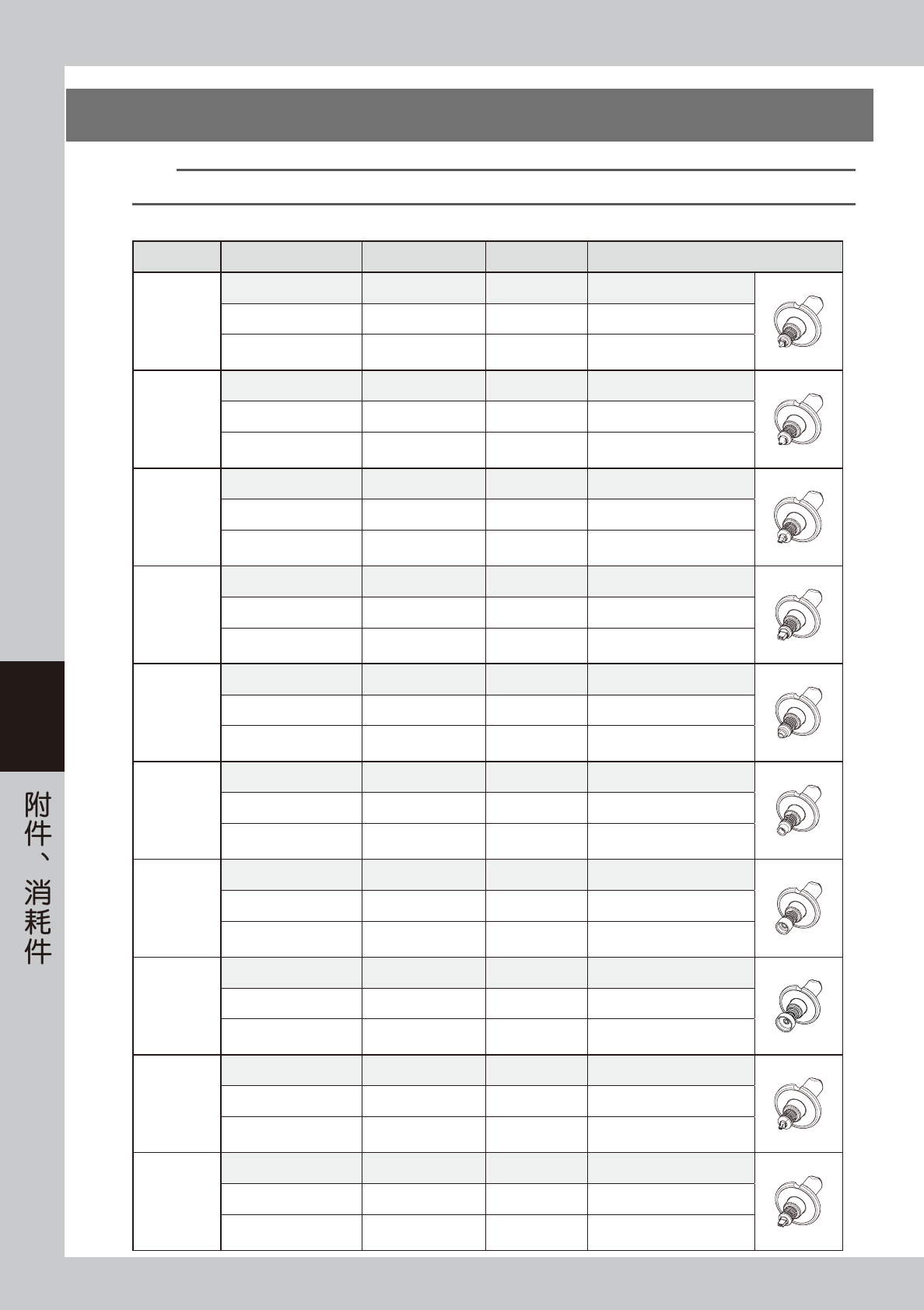

3.与吸嘴相关的消耗配件
n
要点
关于各吸嘴可以贴装的元件的种类与尺寸的详细内容，请参阅交货规格书。
■ 与吸嘴相关
吸嘴类型 名称 配件名称 配件编号 备注
P050 吸嘴
P050 吸嘴组件
NOZ.P050 ASSY. LC6-M7727-00
ID 贴纸、带防反光贴纸
吸嘴 ID 贴纸
ID SEAL P050 LC6-M77DP-00
单件 ID 贴纸
吸嘴法兰
防反光贴纸
FLANGE SEAL4 LC6-M7723-00
单件防反光贴纸
P051 吸嘴
P051 吸嘴组件
NOZ.P051 ASSY. LC6-M7729-10
ID 贴纸、带防反光贴纸
吸嘴 ID 贴纸
ID SEAL P051 LC6-M77DR-00
单件 ID 贴纸
吸嘴法兰
防反光贴纸
FLANGE SEAL4 LC6-M7723-00
单件防反光贴纸
P052 吸嘴
P052 吸嘴组件
NOZ.P052 ASSY. LC6-M772B-10
ID 贴纸、带防反光贴纸
吸嘴 ID 贴纸
ID SEAL P052 LC6-M77DS-00
单件 ID 贴纸
吸嘴法兰
防反光贴纸
FLANGE SEAL4 LC6-M7723-00
单件防反光贴纸
P053 吸嘴
P053 吸嘴组件
NOZ.P053 ASSY. LC6-M772D-10
ID 贴纸、带防反光贴纸
吸嘴 ID 贴纸
ID SEAL P053 LC6-M77DT-00
单件 ID 贴纸
吸嘴法兰
防反光贴纸
FLANGE SEAL4 LC6-M7723-00
单件防反光贴纸
P054 吸嘴
P054 吸嘴组件
NOZ.P054 ASSY. LC6-M7735-00
ID 贴纸、带防反光贴纸
吸嘴 ID 贴纸
ID SEAL P054 LC6-M77E1-00
单件 ID 贴纸
吸嘴法兰
防反光贴纸
FLANGE SEAL4 LC6-M7723-00
单件防反光贴纸
P055 吸嘴
P055 吸嘴组件
NOZ.P055 ASSY. LC6-M772K-01
ID 贴纸、带防反光贴纸
吸嘴 ID 贴纸
ID SEAL P055 LC6-M77DW-00
单件 ID 贴纸
吸嘴法兰
防反光贴纸
FLANGE SEAL4 LC6-M7723-00
单件防反光贴纸
P056 吸嘴
P056 吸嘴组件
NOZ.P056 ASSY. LC6-M772V-01
ID 贴纸、带防反光贴纸
吸嘴 ID 贴纸
ID SEAL P056 LC6-M77DY-00
单件 ID 贴纸
吸嘴法兰
防反光贴纸
FLANGE SEAL4 LC6-M7723-00
单件防反光贴纸
P057 吸嘴
P057 吸嘴组件
NOZ.P057 ASSY. LC6-M7731-02
ID 贴纸、带防反光贴纸
吸嘴 ID 贴纸
ID SEAL P057 LC6-M77E0-00
单件 ID 贴纸
吸嘴法兰
防反光贴纸
FLANGE SEAL4 LC6-M7723-00
单件防反光贴纸
P061 吸嘴
P061 吸嘴组件
NOZ.P061 ASSY. LC6-M772F-10
ID 贴纸、带防反光贴纸
吸嘴 ID 贴纸
ID SEAL P061 LC6-M77DU-00
单件 ID 贴纸
吸嘴法兰
防反光贴纸
FLANGE SEAL4 LC6-M7723-00
单件防反光贴纸
P062 吸嘴
P062 吸嘴组件
NOZ.P062 ASSY. LC6-M772H-11
ID 贴纸、带防反光贴纸
吸嘴 ID 贴纸
ID SEAL P062 LC6-M77DV-00
单件 ID 贴纸
吸嘴法兰
防反光贴纸
FLANGE SEAL4 LC6-M7723-00
单件防反光贴纸
5-7
5

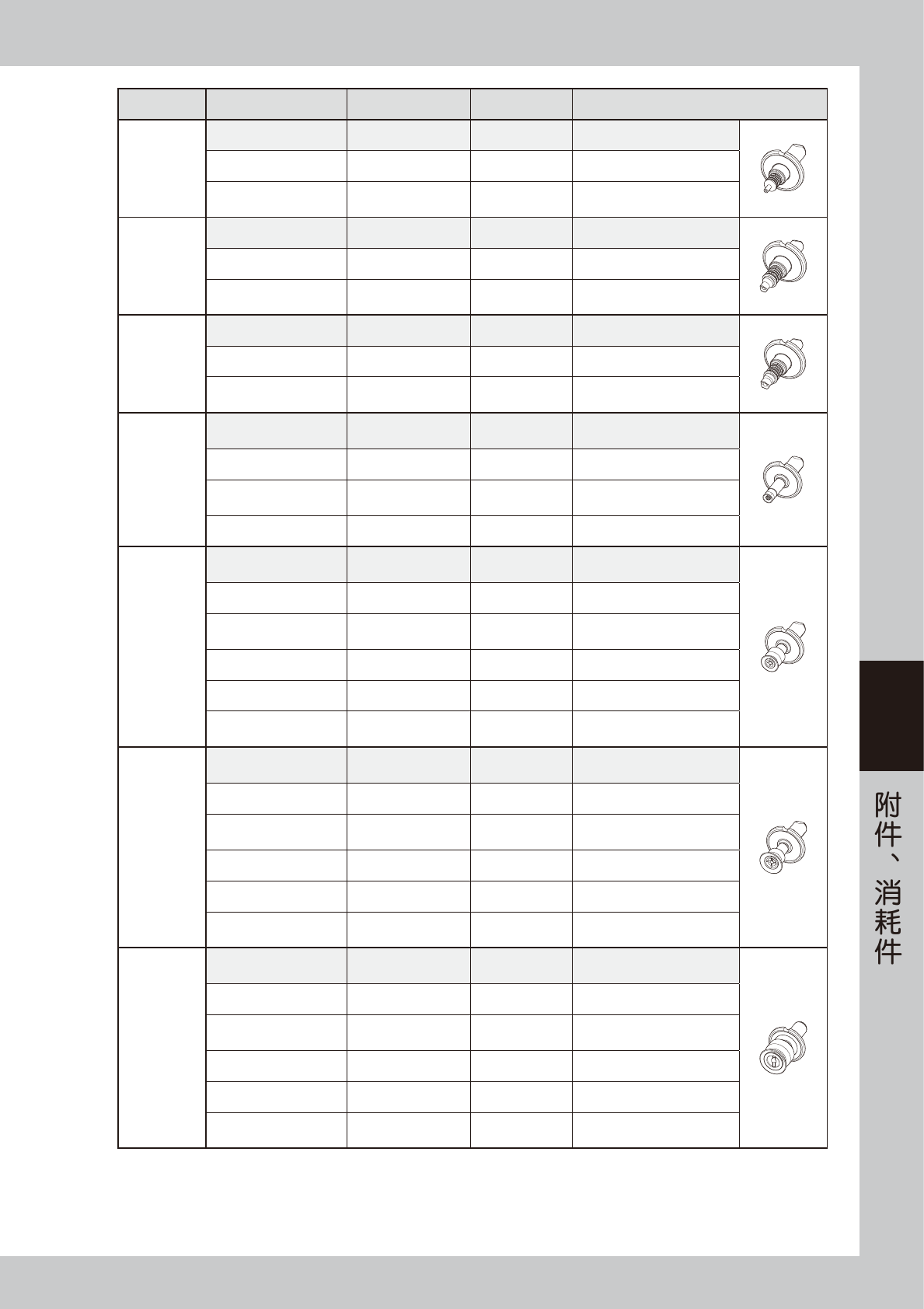

吸嘴类型 名称 配件名称 配件编号 备注
P063 吸嘴
P063 吸嘴组件
NOZ.P063 ASSY. LC6-M7744-00
ID 贴纸、带防反光贴纸
吸嘴 ID 贴纸
ID SEAL P063 LC6-M77EE-00
单件 ID 贴纸
吸嘴法兰
防反光贴纸
FLANGE SEAL4 LC6-M7723-00
单件防反光贴纸
P072 吸嘴
P072 吸嘴组件
NOZ.P072 ASSY. LC6-M773B-00
ID 贴纸、带防反光贴纸
吸嘴 ID 贴纸
ID SEAL P072 LC6-M77E6-00
单件 ID 贴纸
吸嘴法兰
防反光贴纸
FLANGE SEAL4 LC6-M7723-00
单件防反光贴纸
P073 吸嘴
P073 吸嘴组件
NOZ.P073 ASSY. LC6-M773E-01
ID 贴纸、带防反光贴纸
吸嘴 ID 贴纸
ID SEAL P073 LC6-M7791-00
单件 ID 贴纸
吸嘴法兰
防反光贴纸
FLANGE SEAL4 LC6-M7723-00
单件防反光贴纸
P017 吸嘴
P017 吸嘴组件
NOZ.P017 ASSY. LC6-M770H-00
ID 贴纸、防反光贴纸、
带橡胶垫
吸嘴 ID 贴纸
ID SEAL P017 LC6-M77D9-00
单件 ID 贴纸
吸嘴法兰
防反光贴纸
FLANGE SEAL2 LG0-M77A7-00
单件防反光贴纸
前端橡胶垫
RUBB.PAD17 LG0-M77A0-00
备用橡胶垫
018 吸嘴
P018 吸嘴组件
NOZ.P018 ASSY. LC6-M770K-00
密封件、橡胶垫、
过滤器、带 O 形圈
吸嘴 ID 贴纸
ID SEAL P018 LC6-M77DA-00
单件 ID 贴纸
吸嘴法兰
防反光贴纸
FLANGE SEAL2 LG0-M77A7-00
单件防反光贴纸
前端橡胶垫
RUBB.PAD18 LG0-M77A1-00
备用橡胶垫
过滤器
FILTER,NOZZLE 15 LC6-M771Y-00
备用过滤器
过滤器按压
O 形圈
O-RING (SO-006) LC1-M77A5-90
备用 O 形圈
019 吸嘴
P019 吸嘴组件
NOZ.P019 ASSY. LC6-M770M-00
密封件、橡胶垫、
过滤器、带 O 形圈
吸嘴 ID 贴纸
ID SEAL P019 LC6-M77DB-00
单件 ID 贴纸
吸嘴法兰
防反光贴纸
FLANGE SEAL2 LG0-M77A7-00
单件防反光贴纸
前端橡胶垫
RUBB.PAD19 LG0-M77A2-00
备用橡胶垫
过滤器
FILTER,NOZZLE 15 LC6-M771Y-00
备用过滤器
过滤器按压
O 形圈
O-RING (SO-006) LC1-M77A5-90
备用 O 形圈
020 吸嘴
P020 吸嘴组件
NOZ.P020 ASSY. LC6-M770P-00
密封件、橡胶垫、
过滤器、带 O 形圈
吸嘴 ID 贴纸
ID SEAL P020 LC6-M77DC-00
单件 ID 贴纸
吸嘴法兰
防反光贴纸
FLANGE SEAL3 LG0-M77A8-00
单件防反光贴纸
前端橡胶垫
RUBB.PAD20 LG0-M77A9-00
备用橡胶垫
过滤棉
FILTER,NOZZLE 15 LC6-M771Y-00
备用过滤棉
过滤器按压用
O 形圈
O-RING (SO-006) LC1-M77A5-90
备用 O 形圈
