1.7 去除防锈润滑脂
设备在出货包装时，为防止生锈，通常在 XY 各轴的滚珠丝杠和线性导轨表面涂抹过量润滑脂。
如果在这种状态下高速运行，多余的润滑脂可能因离心力或振动而飞入设备内部，并附着在传感器、相机镜头或
生产基板上。
请按以下步骤去除多余的润滑脂。
1.7.1 多余润滑脂的去除方法
1
进行原点复归。
进行原点复归前，请确认设备内部没有基板或工具等物件遗留。
2
打开“暖机运行与自我检查”画面。
1. 依次点击主菜单的 [ 手动 ] 按钮>“暖机”。
2. 打开“暖机运行与自我检查”画面的“设定”选项卡。
3

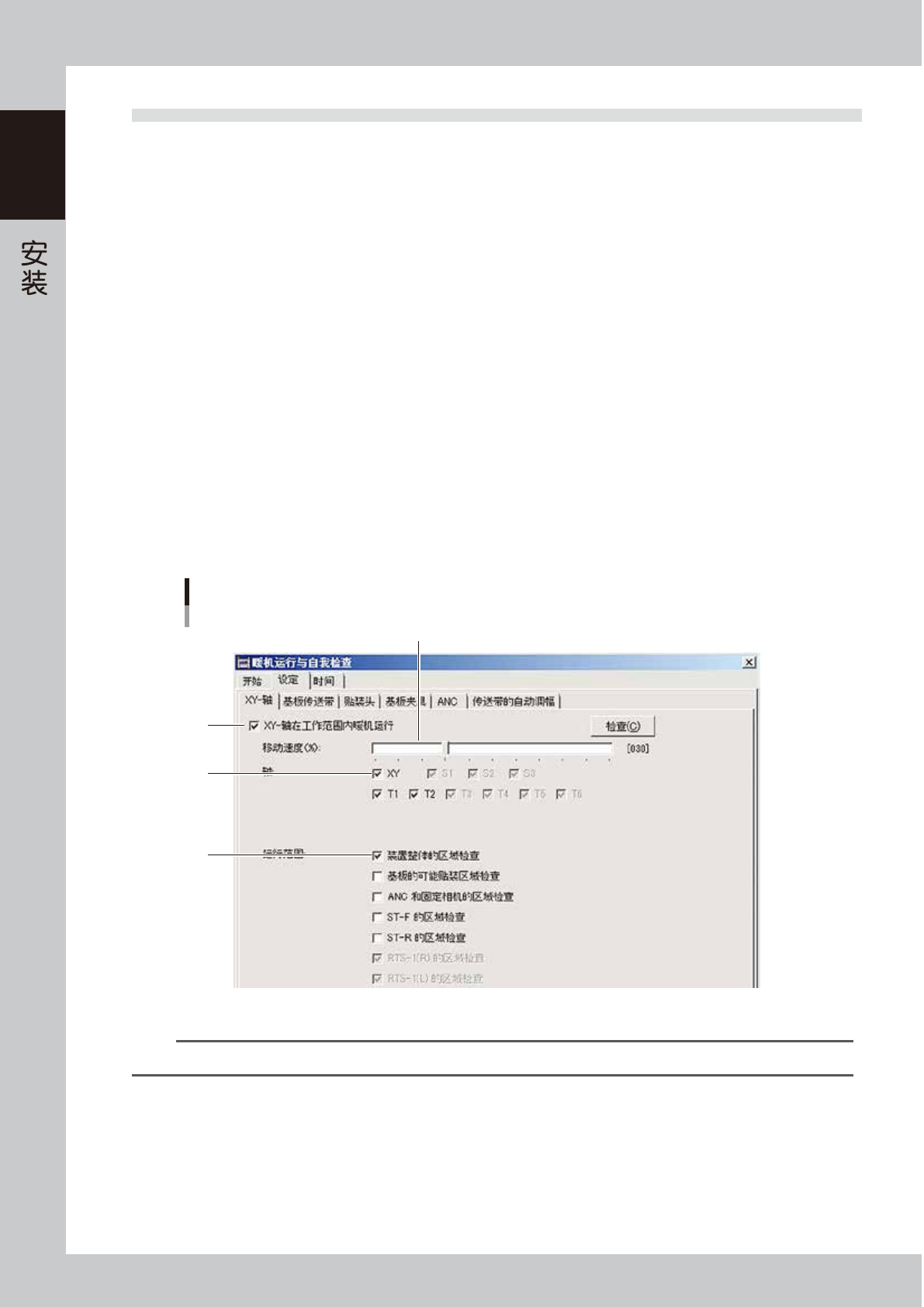

打开“XY- 轴”选项卡，设定各项目。
1. 选择“XY- 轴在工作范围内暖机运行”。
2. 将“移动速度 (%):”滚动条设为 10%。
3. 选择“轴 :”的 XY。
4. 选择“运行范围 :”的“装置整体的区域检查”。
暖机设定
1
2
3
4
46101-LF3-10
n
要点
其他项目无需选择。
4
取消“XY- 轴”选项卡以外的所有设定。
删除“基板传送带”、“贴装头”、“基板夹具”、“ANC”、“传送带的自动调幅”( 根据设备的选配件构成而
不同。) 选项卡中各项目的勾号，只以“XY- 轴”选项卡中设定的内容进行。
1-17
1
5

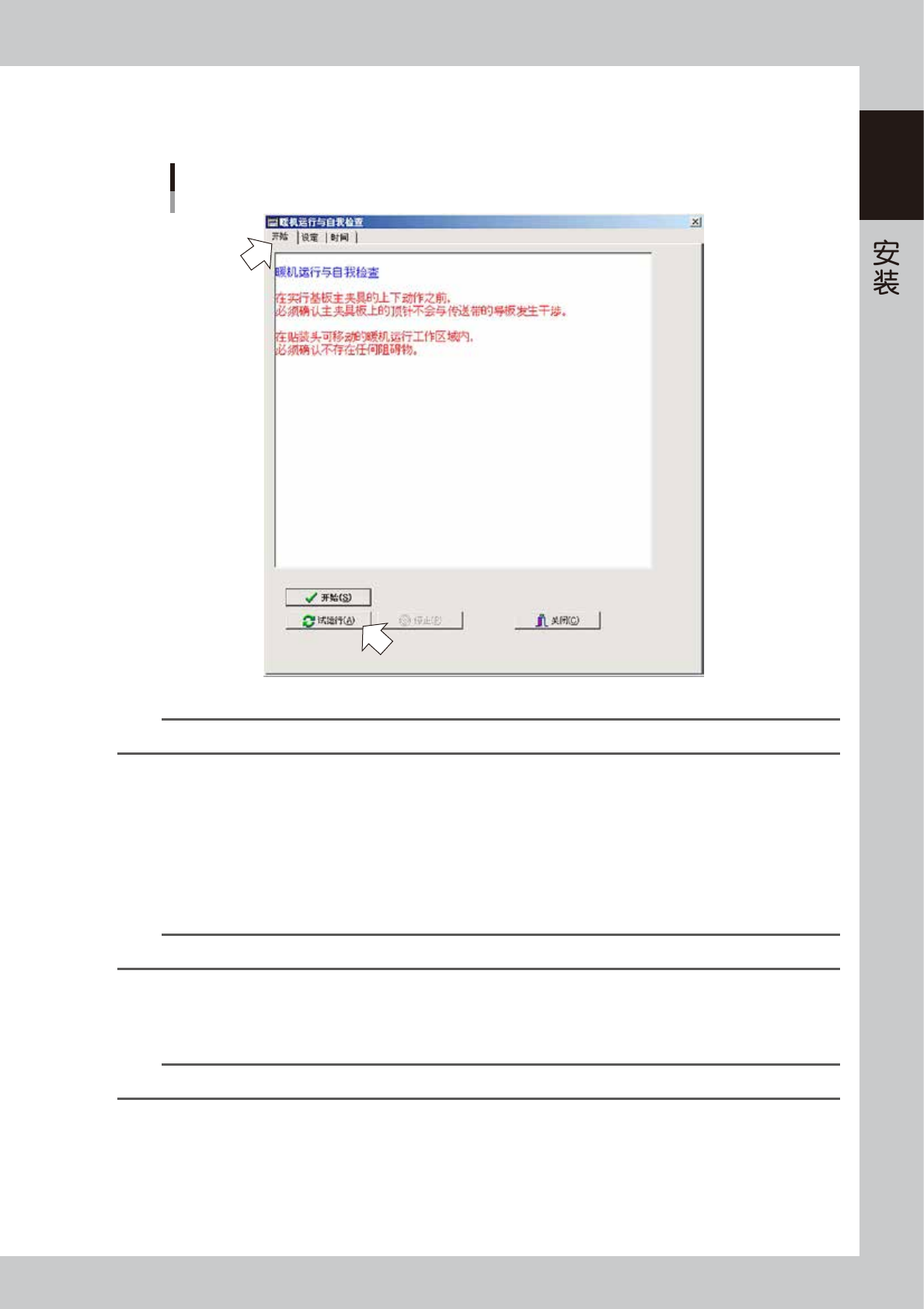

开始试运行。
打开“开始”标签，点击 [ 试运行 ] 按钮。
试运行
46102-LF3-10
参考
按下 [ 开始 ] 按钮后，仅运行 1 个循环后停止。
6
停止试运行。
试运行 5 〜 10 分钟后，点击 [ 停止 ] 按钮，停止试运行。
7
擦除多余的润滑脂。
擦除滚珠丝杠螺母、线性导轨滑块及各轴可动范围末端附近的多余润滑脂。请使用不起灰尘的棉纱擦除润
滑脂。
n
要点
关于各轴的位置，请参阅后述“第 3 章 机械部”。
8
确认是否附着有润滑脂。
确认飞散的润滑脂是否附着在各传感器、相机、及传送带周围、ANC 上。如附着润滑脂，请将其擦除。
n
要点
关于相机镜头的清洁方法，请参阅后述“第 3 章 机械部”。
1-18
1

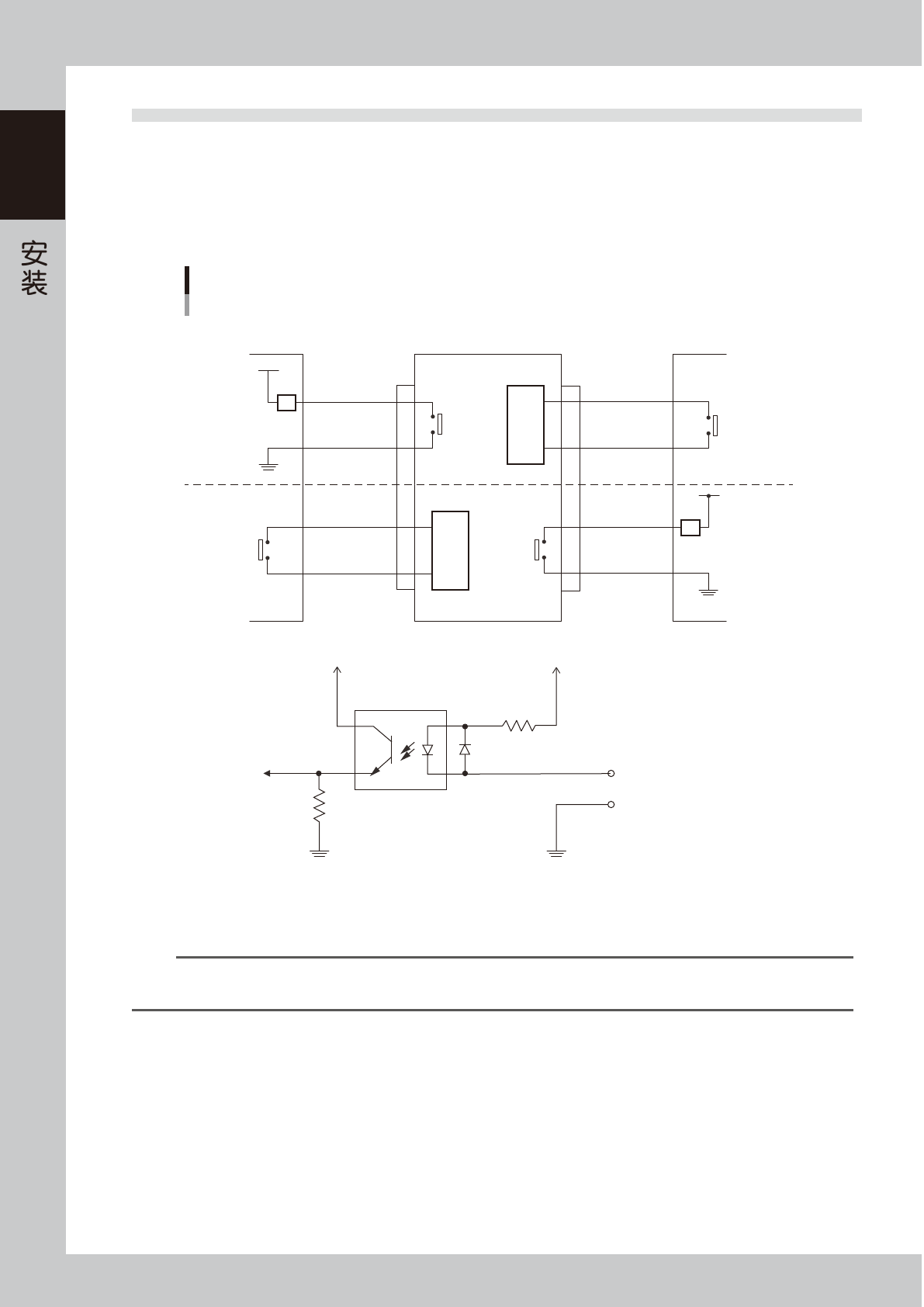

1.8 机器间的信号连接
1.8.1 前后工序的连接
设备前后工序的连接方法如下。后工序输出请连接无电压输出 ( 继电器等 )。
标准规格 ：仅下图中的虚线上方部分
SMEMA 标准接口规格 ：下图全部
前后工序的连接
后工序设备
搬送许可
输入回路*2
输入回路*2
继电器输出*1
继电器输出*1
继电器触点
光电耦合器等
继电器触点
光电耦合器等
搬送许可COM
搬送许可
搬送许可COM
搬送许可
搬送许可COM
搬送许可
搬送许可COM
前工序设备
+5V
+24V
2.04KΩ
CN1-1 (CN2-3)
CN1-2 (CN2-4)
CN1CN2
1
2
3
4
1
2
3
4
45111-LF3-00
•
贴片机侧接插件 ：AMP 公司制 206043-1( 插座 )
•
电缆侧接插件 ：AMP 公司制 206044-1( 插塞 )、相当于 66099-2( 针 )、206070-1( 电缆夹 )
n
要点
*
1 ：输出继电器的最大额定值、DC30V ：0.5A、DC100V ：0.5A
*
2 ：输入回路 (NPN 输入 )
