1-5 1 1.4 设备安装流程 1 将设备移动到指定的位置。 2 解除轴的固定状态。 1. 取下限制贴装头上下动作 (Z 轴 ) 的螺栓和金属配件。 2. 取下固定 XY 轴的所有螺栓和金属配件。 3. 用手推动贴装头，确认分别向 X、Y 方向移动。 c 注意 金属配件的形状因贴装头数量 (12 个贴装头或 6 个贴装头 ) 和设备出货时间而不同。请按图示取下，避免遗漏。 ■ 12 轴贴装头规格 X、Y 轴 拆卸轴的固定配…
1-4
1
1.3 安装
■ 调整脚垫
•
请勿过度紧固调整脚垫的安装螺栓。
•
在吊挂状态下，转动 2 次调整脚底座即可。
调整脚垫
锁紧螺母
调整脚垫
安装螺栓
2°
45103-LF4-00
■ 连接设备和送板机时
在设备上游侧安装送板机时，需使送板机和设备靠近，以便于搬送基板。对于部分送板机规格，设备传送带部的入口传感器
可能出现误检测。此时需要变更入口传感器的位置。
1-5
1
1.4 设备安装流程
1
将设备移动到指定的位置。
2
解除轴的固定状态。
1. 取下限制贴装头上下动作 (Z 轴 ) 的螺栓和金属配件。
2. 取下固定 XY 轴的所有螺栓和金属配件。
3. 用手推动贴装头，确认分别向 X、Y 方向移动。
c
注意
金属配件的形状因贴装头数量 (12 个贴装头或 6 个贴装头 ) 和设备出货时间而不同。请按图示取下，避免遗漏。

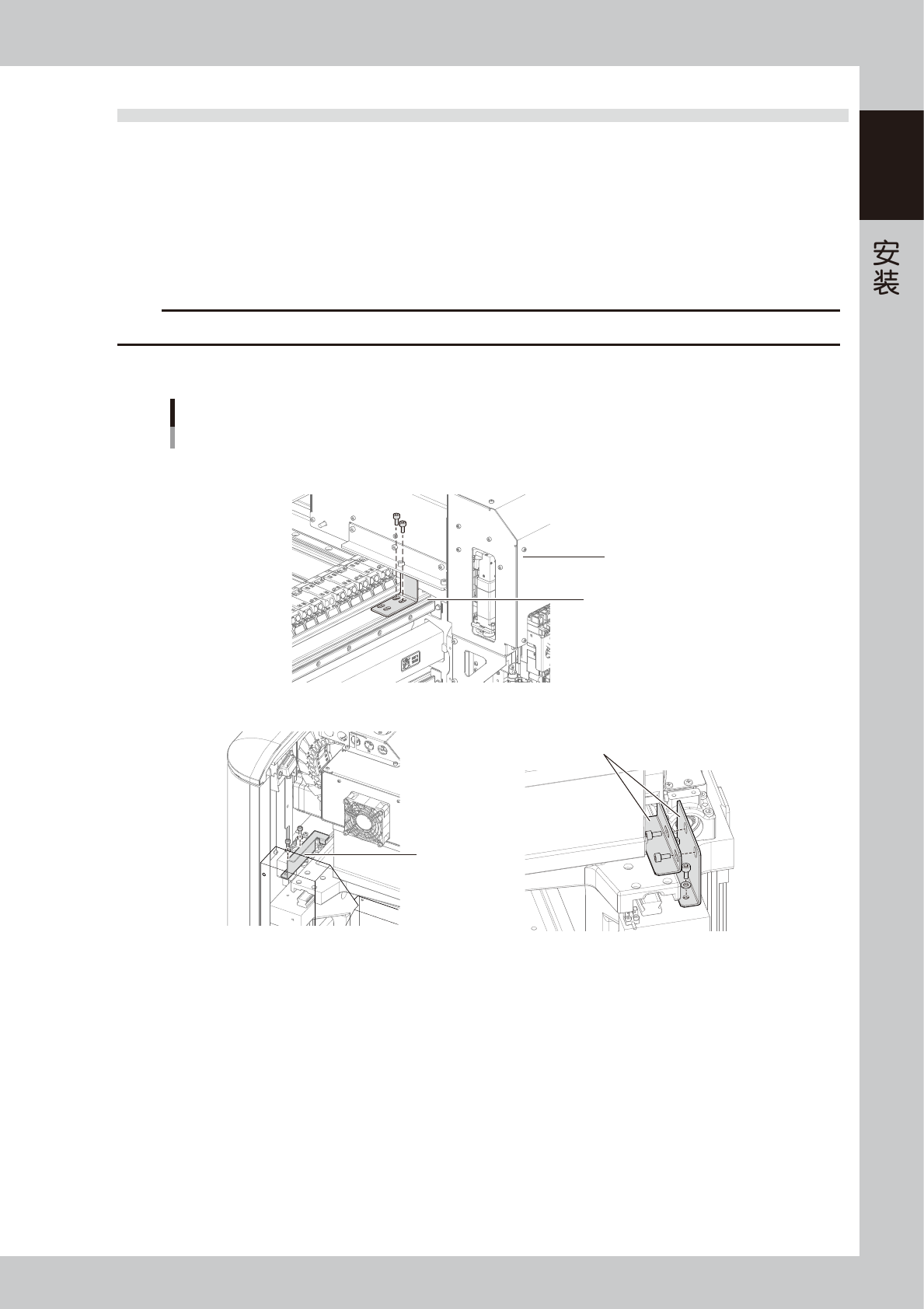

■ 12 轴贴装头规格 X、Y 轴
拆卸轴的固定配件
12轴贴装头规格 X轴、Y轴
X轴固定配件
■ X轴
■ Y1轴 ■ Y2轴
贴装头
Y轴固定配件
（背面左侧）
Y轴固定配件（背面右侧）
45104-LF3-20
1-6
1
■ 12 轴贴装头规格Z 轴
拆卸轴的固定配件
12轴贴装头规格 Z轴
[12轴贴装头规格的Z轴固定配件根据出货时间不同分为3种类型。]
■ Z轴固定配件 A型
■ Z轴固定配件 B型
■ Z轴固定配件 C型
45120-LF3-00
