1-8
1
3
设定基板搬送高度。
转动调整脚垫以调整基板搬送高度。
•
单机放置时，基板搬送高度与基准设备的传送带高度 (900±20mm) 一致。
•
如果采用 SMEMA 标准，则调整为 950±20mm。
•
与前工序的生产线连接时，对齐前工序的传送轨高度。
•
CFB 料车规格的传送轨高度为 900mm+20/-10。
传送带高度
以S20为例
基板搬送高度
标准：900±20mm
SMEMA：950±20mm
45105-LF4-00
n
要点
转动调整脚垫时使用公称尺寸为 46mm 的单端扳手 (M30 螺母用 )。
4
将设备调整为水平状态。
1. 将水准仪置于底座的指定位置。
2. 进行微调，使前后、左右达到水平，同时与前工序传送轨的位置对齐。
水准仪设置场所
：水准仪
S10
S20
仅后侧没有
相机时
45106-LF3-00
1-9
1
5
确认 X 梁的扭曲度。
在 X 梁上放置水准仪后微调水准，使 X 梁位于前侧和移动至里侧时的差值在 1 刻度以下。
6
锁定调整脚垫的螺母。
n
要点
锁定调整脚垫的螺母时使用单端扳手。
7
连接电源线和地线。
n
要点
对于可能使本机受到噪声影响的机器，请务必通过其他系统进行连接。
8
连接气源。
在设备主机右下面板中过滤调节器的空气快速接头上连接供给侧空气快速接头 ( 带空气软管 )。
空气快速接头建议使用 85SN/FBH-85SN( 日东工器 )。
连接空气
以S20为例
供给侧空气快速接头
（85SN或FBH-85SN）
φ8.5×12.5软管
扎带
过滤调节器
45119-LF3-00
n
要点
连接后，请确认过滤调节器的压力是否指向 0.45MPa。
9
调节气压。
1. 为机器供气。
2. 观察调节器上部的压力计，将气压调节为 0.45MPa。
w
警告
•
通电时请勿触摸电气元件的端子，否则可能发生触电或装置故障等危险。
•
请务必给主机接地，否则可能导致触电或受伤。
1-10
1

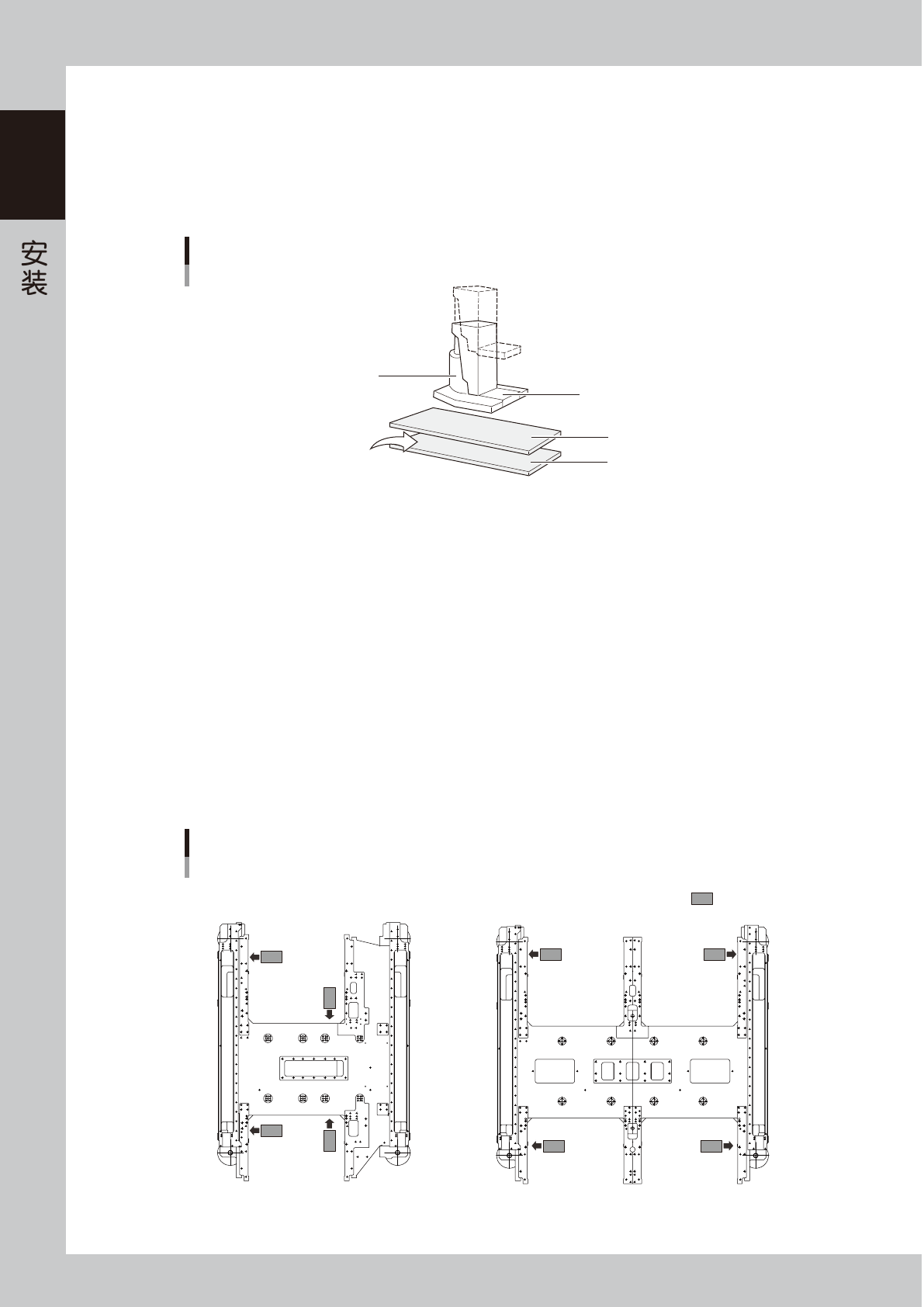

1.4.1 使用液压千斤顶
同时进行设备水平调整和生产线调准时，可使用液压千斤顶和板材，按以下步骤进行水平调准和位置微调。
■ 需要准备的东西
•
容许负荷大于 1.5 吨、爪部长 100mm 以上的千斤顶
•
底板 ：PLATE,BASE(LG0-M8911-00X)
液压千斤顶和底板
液压千斤顶
底板1
在此涂抹润滑脂
底板2
爪部
45107-LF3-00
1
在底板上涂抹润滑脂。
在底板 1 和底板 2 之间涂抹润滑脂。
2
放置底板。
将 2 张底板放置在设备顶起点附近 (4 处 )。
3
抬起设备。
在指定点放置液压千斤顶后顶起设备。
4
将设备调整为水平状态。
5
对位置进行微调。
在顶起状态下对设备位置进行微调。
顶起点
: 千斤顶
S10
S20
45108-LF3-00
