2.消耗件

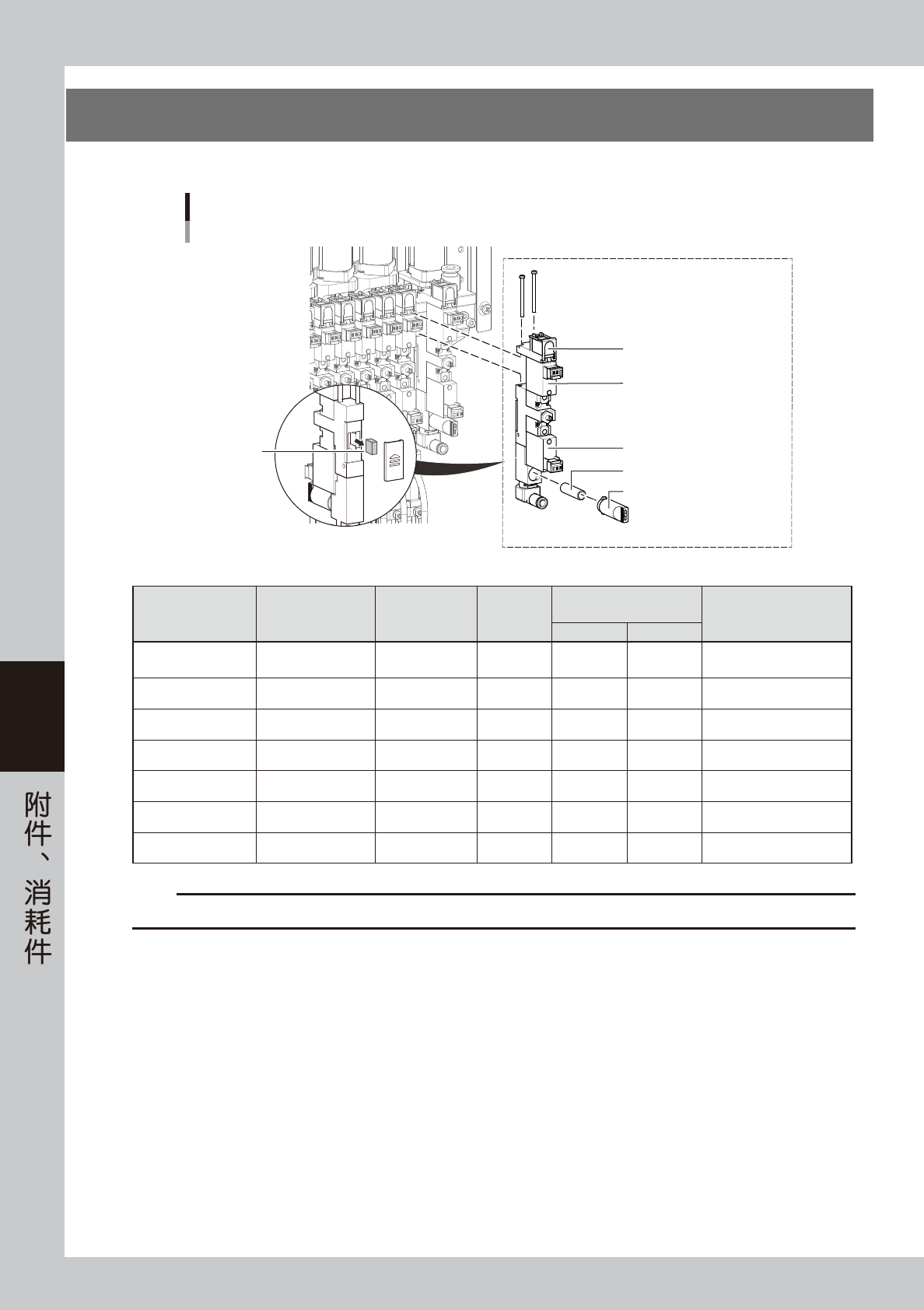

■ 贴装头歧管部
贴装头歧管
S10/S20
真空发生阀
压力开关
真空破坏阀
吸滤器过滤棉
阀组件
吸滤器外壳
消音器
45502-LF3-00
名称 配件名称 配件编号
每个贴装头
所需数量
每台机器所需的
最大数量
备注
6 轴贴装头 12 轴贴装头
阀组件
VALVE ASSY. LF1-M71A8-00 1 6 12
供 1 个贴装头用的电磁阀、
真空发生器组件
真空发生阀
VALVE LE6-M71A2-B0 1 6 12
真空破坏阀
VALVE LE6-M71A2-C0 1 6 12
压力开关
SWITCH LE6-M71A2-D0 1 6 12
吸滤器配件
FILTER ELEMENT LE6-M71A2-E1 1 6 12
吸滤器外壳
FILTER CASE LE6-M71A2-F0 1 6 12
消音器
SILENCER LE6-M71A2-G0 1 6 12
c
注意
本手册中记载的配件 ( 配件编号 ) 以发行手册时为准。配件编号变更恕不另行通知，订购时请务必确认是否为最新。
5-3
5

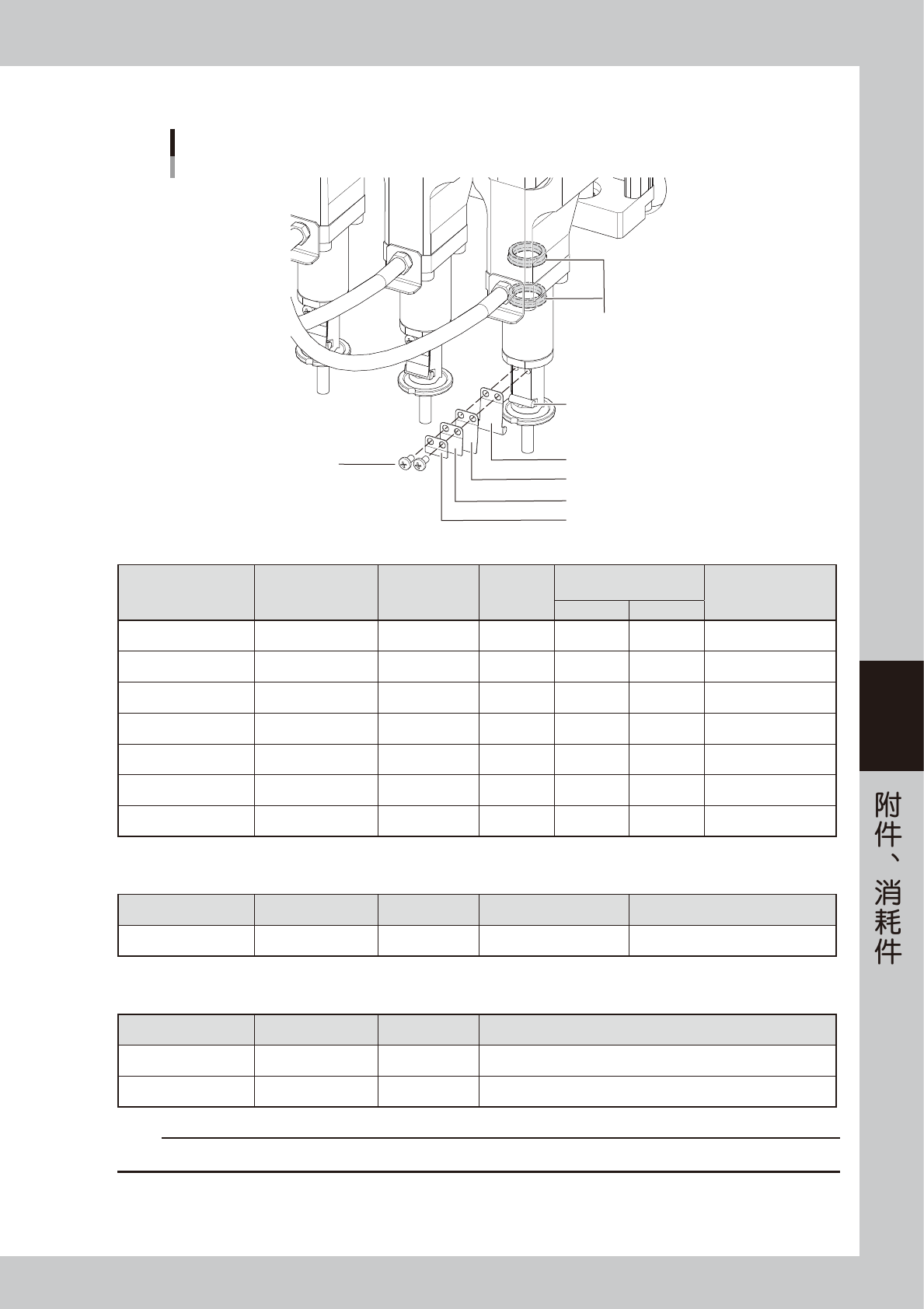

■ 贴装头吸嘴支架部
弹簧片
安装螺钉
吸嘴固定针
吸嘴固定弹簧片2
吸嘴固定弹簧片3
吸嘴固定弹簧片4
吸嘴固定弹簧片1
支架单元内密封垫圈
贴装头吸嘴支架部
45503-LF3-00
名称 配件名称 配件编号
每个贴装头
所需数量
每台机器所需的
最大数量
备注
6 轴贴装头 12 轴贴装头
支架单元内密封垫圈
PACKING 90990-22J010 2 12 24
吸嘴固定弹簧片 1
LEAF,SPRING 1 LC6-M714R-00 1 6 12
吸嘴固定弹簧片 2
LEAF,SPRING 2 LC6-M714S-00 1 6 12
吸嘴固定弹簧片 3
LEAF,SPRING 3 LC6-M714T-00 1 6 12
吸嘴固定弹簧片 4
LEAF,SPRING 4 LC6-M714U-00 1 6 12
吸嘴固定针
PIN,PARALLEL LC6-M71AY-00 1 6 12
弹簧片安装螺钉
SCREW,PAN HEAD LC1-M71GN-30 2 12 24
■ 空气过滤器部
名称 配件名称 配件编号 每台机器所需数量 备注
油雾滤芯
FILTER ELEMENT LG0-M86A2-10 1
气液分离器用、S10/S20 通用
■ 油脂类
名称 配件名称 配件编号 备注
AFA 润滑脂
GREASE AFA LG0-M86A3-00
硅脂
GREASE,SILICON LG0-M89AB-00
c
注意
本手册中记载的配件 ( 配件编号 ) 以发行手册时为准。配件编号变更恕不另行通知，订购时请务必确认是否为最新。
5-4
5

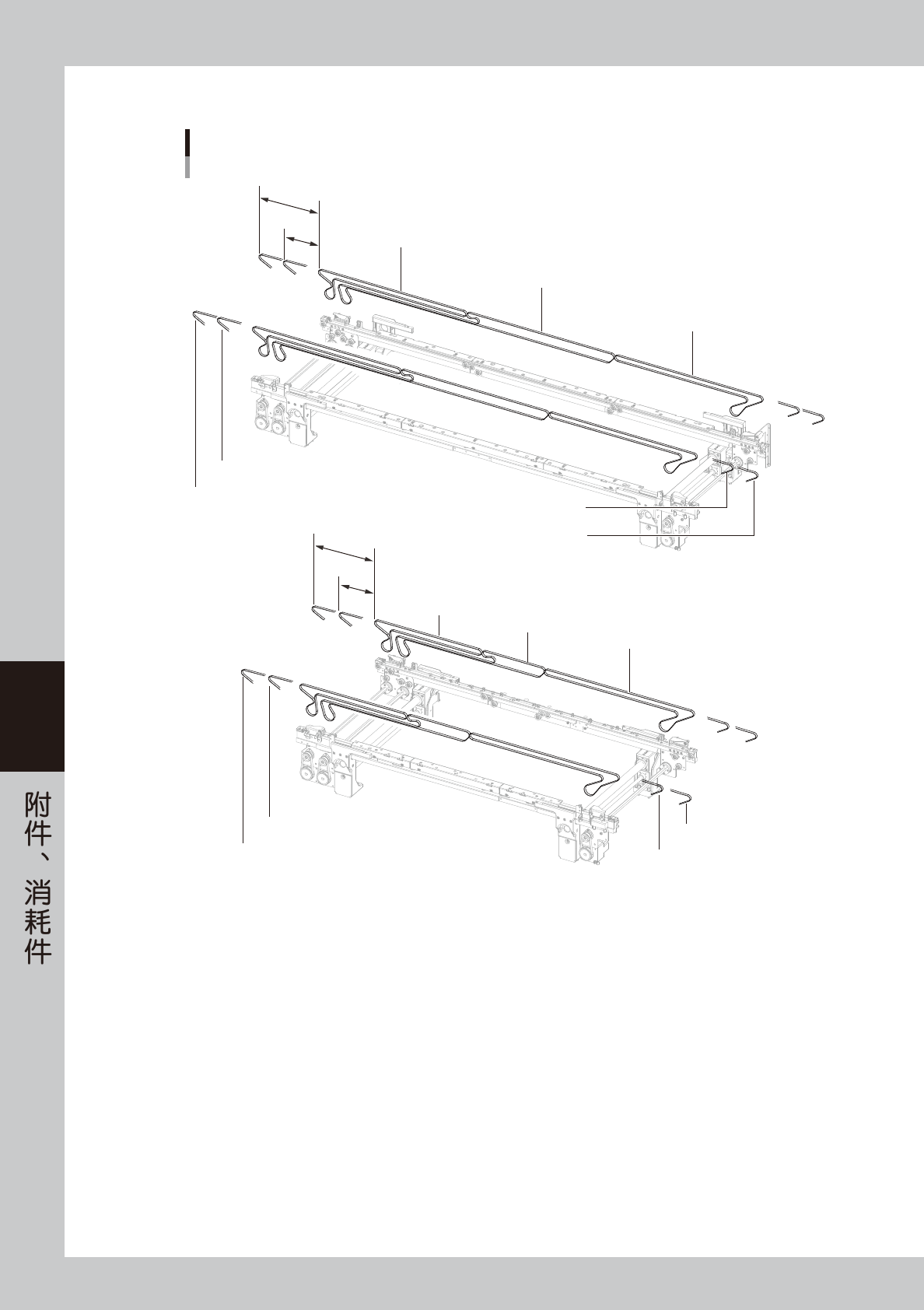

■ 传送带部
传送带
LE6-M9417-00
LE6-M9417-10
LE6-M9417-20
S20
S10
LE6-M9A1B-00
LE6-M9A1A-00
LE6-M9A3A-00
LE6-M9A3B-00
LE7-M9A1B-00
LE7-M9A3A-00
LE7-M9A1A-00
LE7-M9A3B-00
250
375
250
375
LE7-M9417-00
LE7-M9417-10
LE7-M9417-20
45501-LF3-00
