1-13 1 1.5.1 安装背面显示器 ( 选配 ) 按以下步骤安装背面显示器。 1 安装键盘支架。 使用固定螺钉 (4 颗 )，将键盘支架固定在显示器底座上。 安装LCD背面显示器 1 抗震凝胶 显示器底座 键盘支架 机器主机 固定螺钉 (M5 x 8L) 45116-LF3-1 0 2 安装显示器支架。 使用固定螺栓 (2 颗 )，将显示器支架固定在键盘支架上。 安装LCD背面显示器 2 固定螺栓 显示器支架 键盘支架 4511…
1-12
1
1.5 安装 LCD 显示器
LCD 显示器在出货时采用单独包装。安装 LCD 显示器之前，需要解除平衡器的固定状态。安装显示器和解锁平衡
器的方法如下 ：

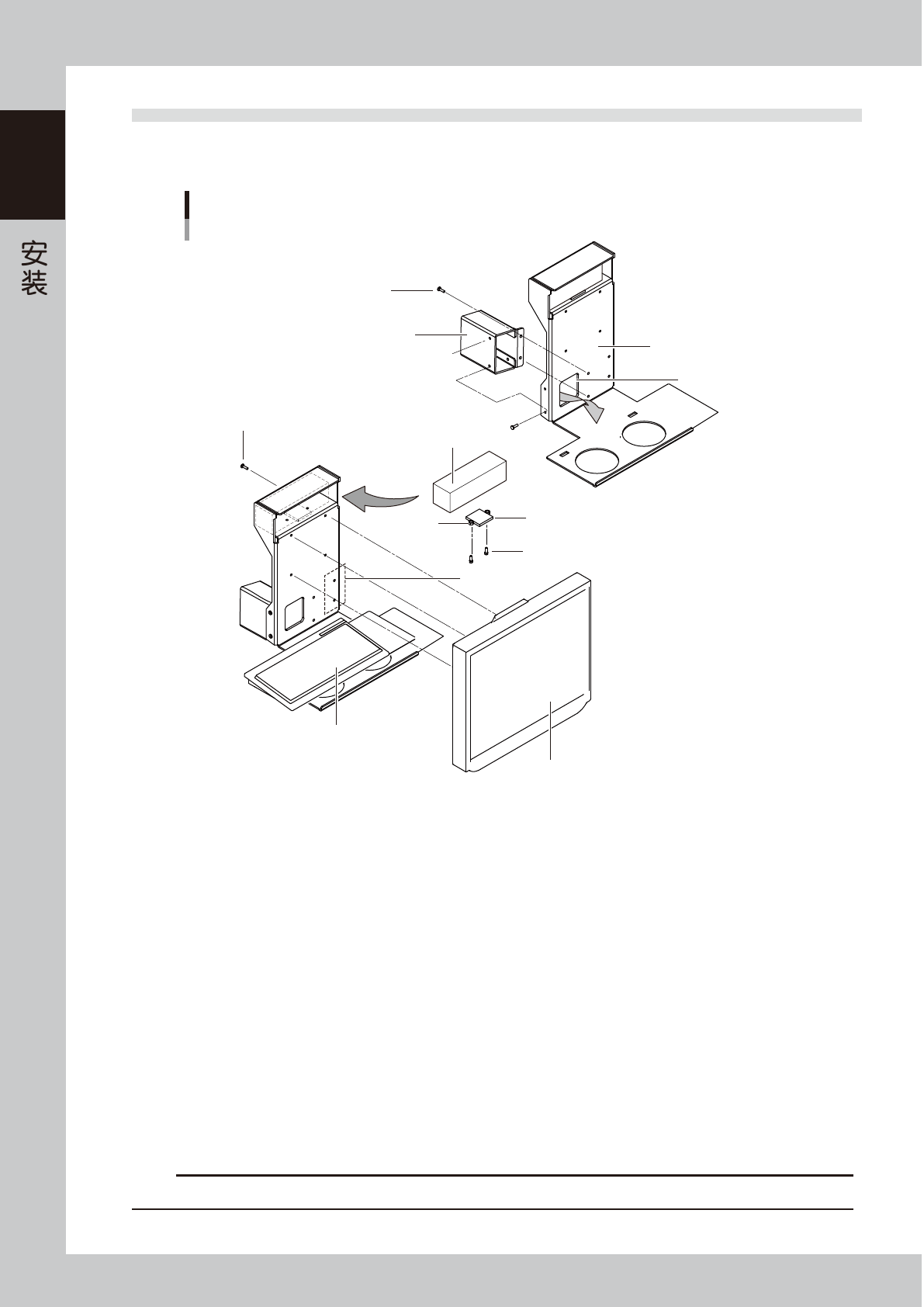

安装LCD显示器和平衡器
前侧显示器 (标准)
抗震凝胶
LCD显示器
键盘
垫片
(螺母)
显示器底座
支架
固定螺钉
LCD显示器
固定螺钉
平衡器
平衡器固定螺栓
导线固定位置
显示器支架
导线取出口
45109-LF3-20
1
安装显示器支架。
使用固定螺钉 (4 颗 ) 将显示器支架安装到显示器底座上。
2
安装平衡器。
平衡器在出货时处于固定状态。
1. 取下固定螺栓 (2 根 ) 和垫片 ( 螺母 )。
2. 将平衡器置于抗震凝胶上。
3
安装显示器。
使用固定螺钉 (4 颗 )，从支架后侧固定显示器。请将导线从取出口取出，使导线可在如上图所示的指定位
置固定。
4
安装键盘、鼠标及显示器。
1. 连接键盘和鼠标的 USB 导线。
2. 连接显示器的电源线和信号线。
c
注意
请勿忘记取下平衡器固定螺栓和垫片 ( 螺母 )。请妥善保管取下的固定螺栓和垫片，以备下次运输时使用。
1-13
1
1.5.1 安装背面显示器 ( 选配 )
按以下步骤安装背面显示器。
1
安装键盘支架。
使用固定螺钉 (4 颗 )，将键盘支架固定在显示器底座上。

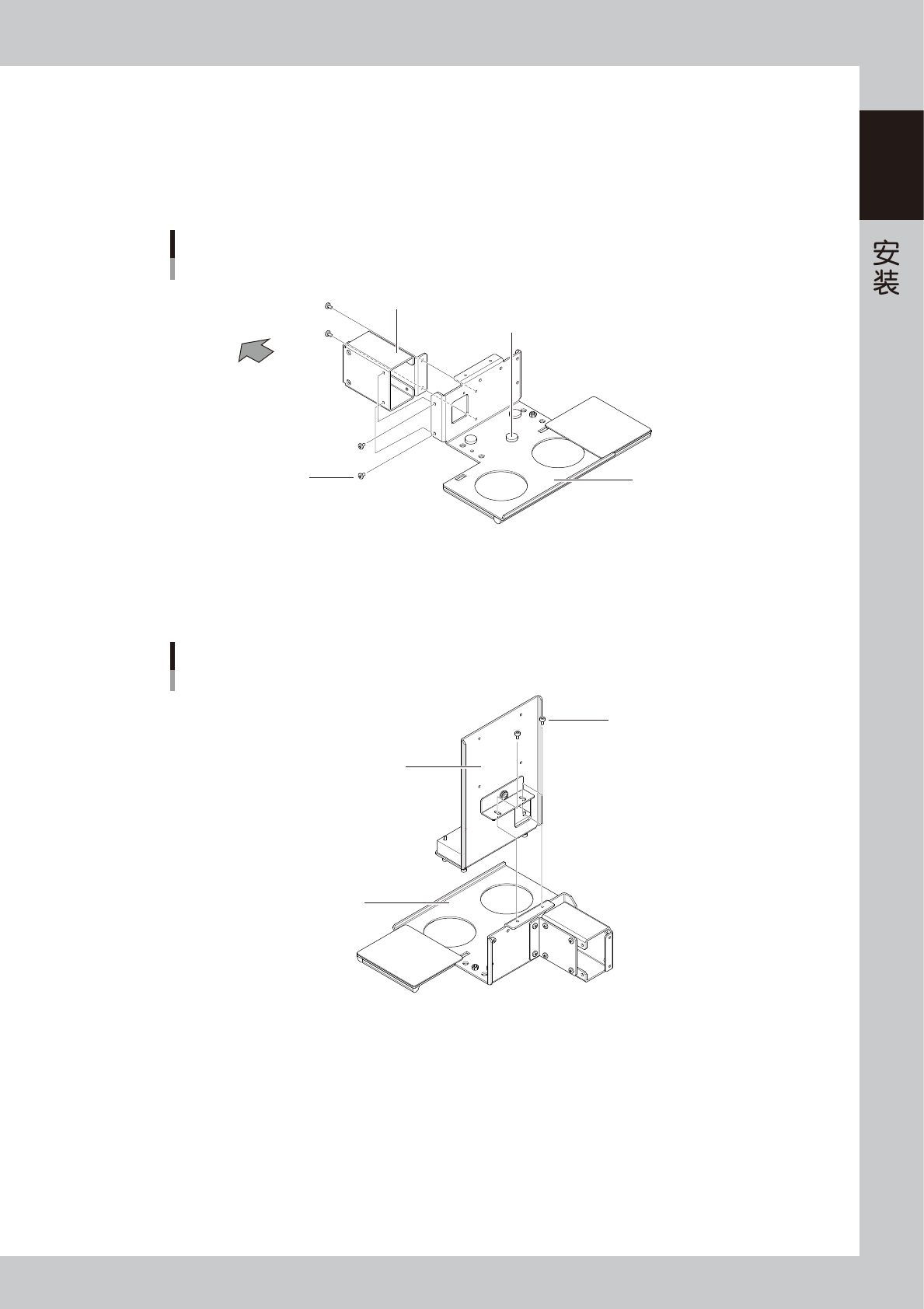

安装LCD背面显示器 1
抗震凝胶
显示器底座
键盘支架
机器主机
固定螺钉
(M5 x 8L)
45116-LF3-10
2
安装显示器支架。
使用固定螺栓 (2 颗 )，将显示器支架固定在键盘支架上。
安装LCD背面显示器 2
固定螺栓
显示器支架
键盘支架
45117-LF3-10
3
安装键盘、鼠标及显示器。
1. 保持 USB 电缆在下侧的状态下，从取出口取出导线。
2. 连接键盘和鼠标。
3. 连接显示器的电源线和信号线。
1-14
1
4
取下运输用固定螺栓。
取下下图的 3 个运输用固定螺栓 (M5)。
安装LCD背面显示器 3
LCD显示器
键盘
垫片 (螺母)
平衡器
导线取出口
运输用固定螺栓
(M5 x 18L)
运输用固定螺栓
(M5 x 12L)
卡圈
45118-LF3-10
c
注意
请勿忘记取下垫片 ( 螺母 )。请妥善保管取下的固定螺栓和垫片，以备下次运输时使用。
5
收起配线。
用扎带捆扎配线后收入显示器内。
c
注意
捆扎配线时，请勿使鼠标等的 USB 接插件松脱。
