4-31
4
2.2 Vision 动作确认用 LED
Vision 动作确认用LED
F18 ：
固定相机（后部）
+12V用 可恢复保险丝
LED 28
LED 43
LED 27
LED 42
F17 ：
固定相机（前部）
+12V用 可恢复保险丝
F16 ：
检测相机
+12V用 可恢复保险丝
LED 26
LED 41
45403-LF3-00
Ref.No
名称
LED
亮灯条件
LED26 +12V TEACH
绿色 检测相机供给用 +12V 的电压正常时亮灯
LED27 +12V FIX1
绿色 固定相机 ( 前部 ) 供给用 +12V 的电压正常时亮灯
LED28 +12V FIX2
绿色 固定相机 ( 后部 ) 供给用 +12V 的电压正常时亮灯
LED41 FVAL TEACH
黄色 从检测相机接收图像数据过程中亮灯
LED42 FVAL FIX1
黄色 从固定相机 ( 前部 ) 接收图像数据过程中亮灯
LED43 FVAL FIX2
黄色 从固定相机 ( 后部 ) 接收图像数据过程中亮灯
4-32
4

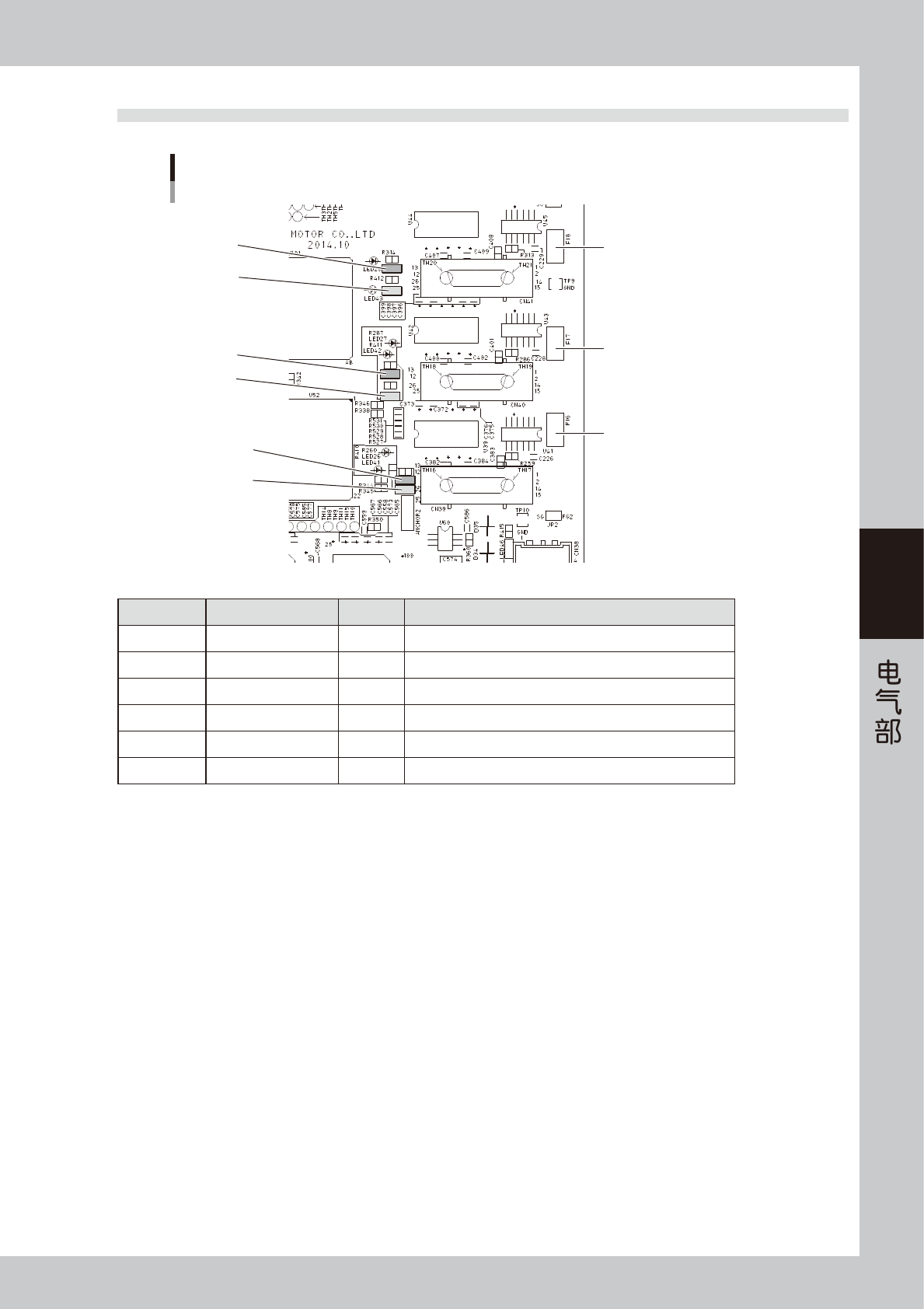

2.3 MotionPort 动作确认用 LED
Motion Port 动作确认用LED
Port 2
LED 46
LED 45
Port 1
Port 0
LED 44
45404-LF3-00
Ref.No
名称
LED
亮灯条件
LED44 RRDY PORT0
黄色 从 PORT0(X,Y 轴 )伺服放大器接收响应数据过程中亮灯
LED45 RRDY PORT1
黄色 从 PORT1(Z,T 轴 )伺服放大器接收响应数据过程中亮灯
LED46 RRDY PORT2
黄色 从 PORT2(CTF 轴 )伺服放大器接收响应数据过程中亮灯
4-33
4

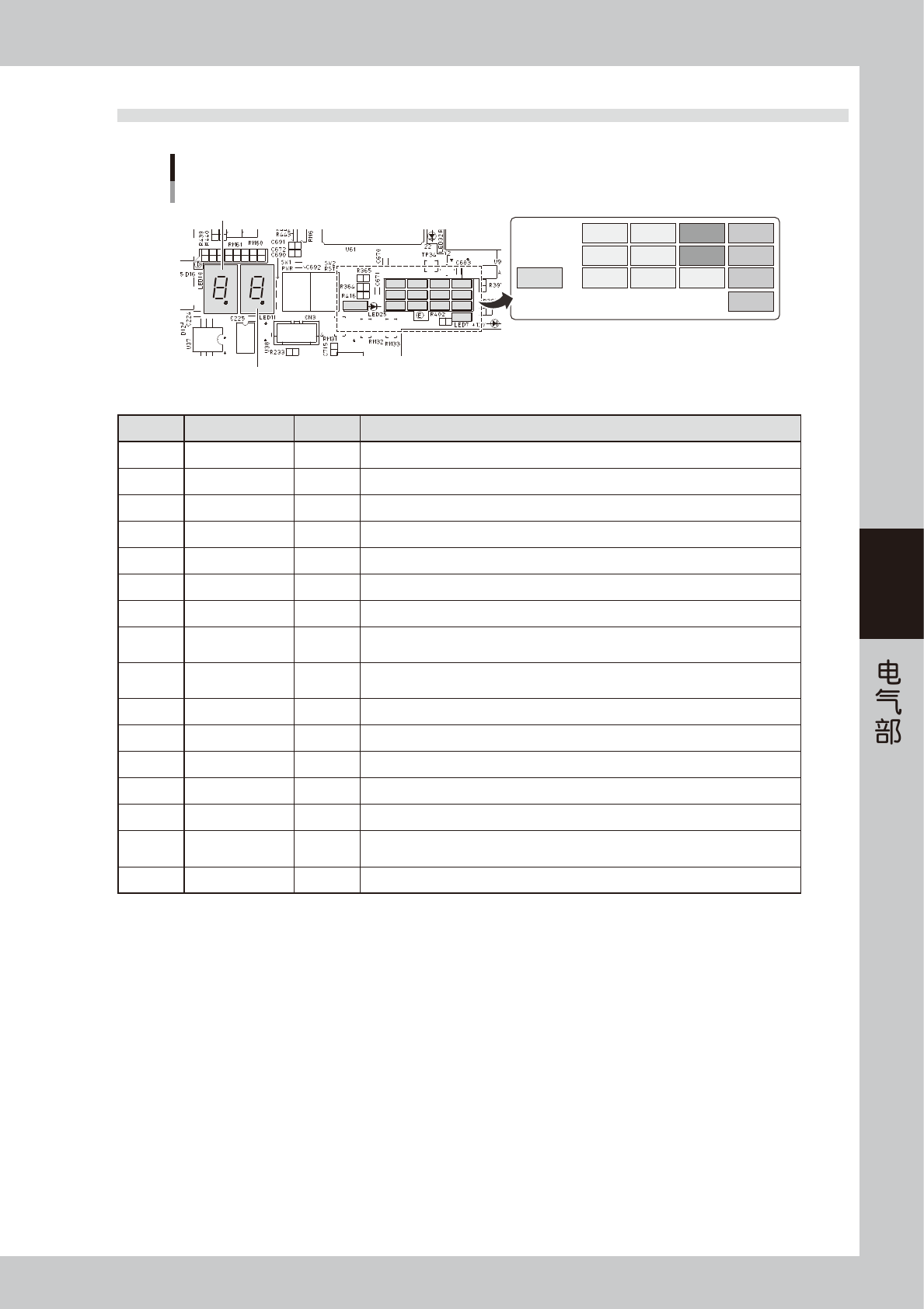

2.4 动作确认用 LED
动作确认用LED
LED10 (7段LED)
LED11 (7段LED)
LED 21
LED 23
LED 47LED 25
LED 20
LED 22
LED 24
LED 4
LED 5
LED 3
LED 6
LED 9
LED 8
LED 7
45405-LF3-00
Ref.No
名称
LED
亮灯条件
LED3 ATA ACT
黄色 访问硬盘过程中亮灯
LED4 SUS STAT
红色 在 CPU 模块节电模式 ( 暂停状态 ) 下亮灯
LED5 THERMTRIP
红色 CPU 模块温度异常时亮灯
LED6 +5V STB
绿色 ATX 电源 +5V 待机的电压正常时亮灯
LED7 +12V
绿色 ATX 电源 +12V 的电压正常时亮灯
LED8 +5V
绿色 ATX 电源 +5V 的电压正常时亮灯
LED9 +3.3V
绿色 ATX 电源 +3.3V 的电压正常时亮灯
LED10 7SEG HI
字母数字
显示 CPU 模块的自我诊断状态
Windows 正常启动时变为 c。
LED11 7SEG LO
字母数字
显示 CPU 模块的自我诊断状态
Windows 正常启动时变为 0。
LED20 LINK VISION
黄色 建立 PCIExpressVISION 链接时亮灯
LED21 DMA VISION
黄色 传送 PCIExpressVISION 的图像数据 DMA 过程中亮灯
LED22 LINK MOTION
黄色 建立 PCIExpressMOTION 链接时亮灯
LED23 DMA MOTION
黄色 传送 PCIExpressMOTION 的轴数据 DMA 过程中亮灯
LED24 LINK IO
黄色 建立 PCIExpressIO 链接时亮灯
LED25 HEART
蓝色
系统正常时快速闪烁
系统异常时低速闪烁或灭灯或亮灯
LED47 DMA IO
黄色 始终灭灯
