1-16 1 1.7 去除防锈润滑脂 设备在出货包装时，为防止生锈，通常在 XY 各轴的滚珠丝杠和线性导轨表面涂抹过量润滑脂。 如果在这种状态下高速运行，多余的润滑脂可能因离心力或振动而飞入设备内部，并附着在传感器、相机镜头或 生产基板上。 请按以下步骤去除多余的润滑脂。 1.7.1 多余润滑脂的去除方法 1 进行原点复归。 进行原点复归前，请确认设备内部没有基板或工具等物件遗留。 2 打开“暖机运行与自我检查”画面。 1. 依次…
1-15
1
1.6 电源与气源的连接
将电源插头插入右下盖板内的电源连接部 ( 电源端子台 )。
取下下图中的盖板后进行连接。拆卸 S10(4 个 )、S20( 前侧 1 个、下侧 2 个 ) 的螺钉后可以取下盖板。
电源规格 ：AC200/208/220/240/380/400/416/440V三相 50/60Hz
电源容量 ：6.4kVA(S10)、6.8kVA(S20)
使用的电线 ：VCT3.5mm
2
以上4 芯
压接端子 ：使用带绝缘涂层杆形端子 ( 圆端子 )，日富制型号 ：TMEVTC3.5-11( 可使用同等品 )
可通过配有空气软管的空气快速接头连接供给侧气源。
空气快速接头建议使用 85SN/FBH-85SN( 日东工器 )。

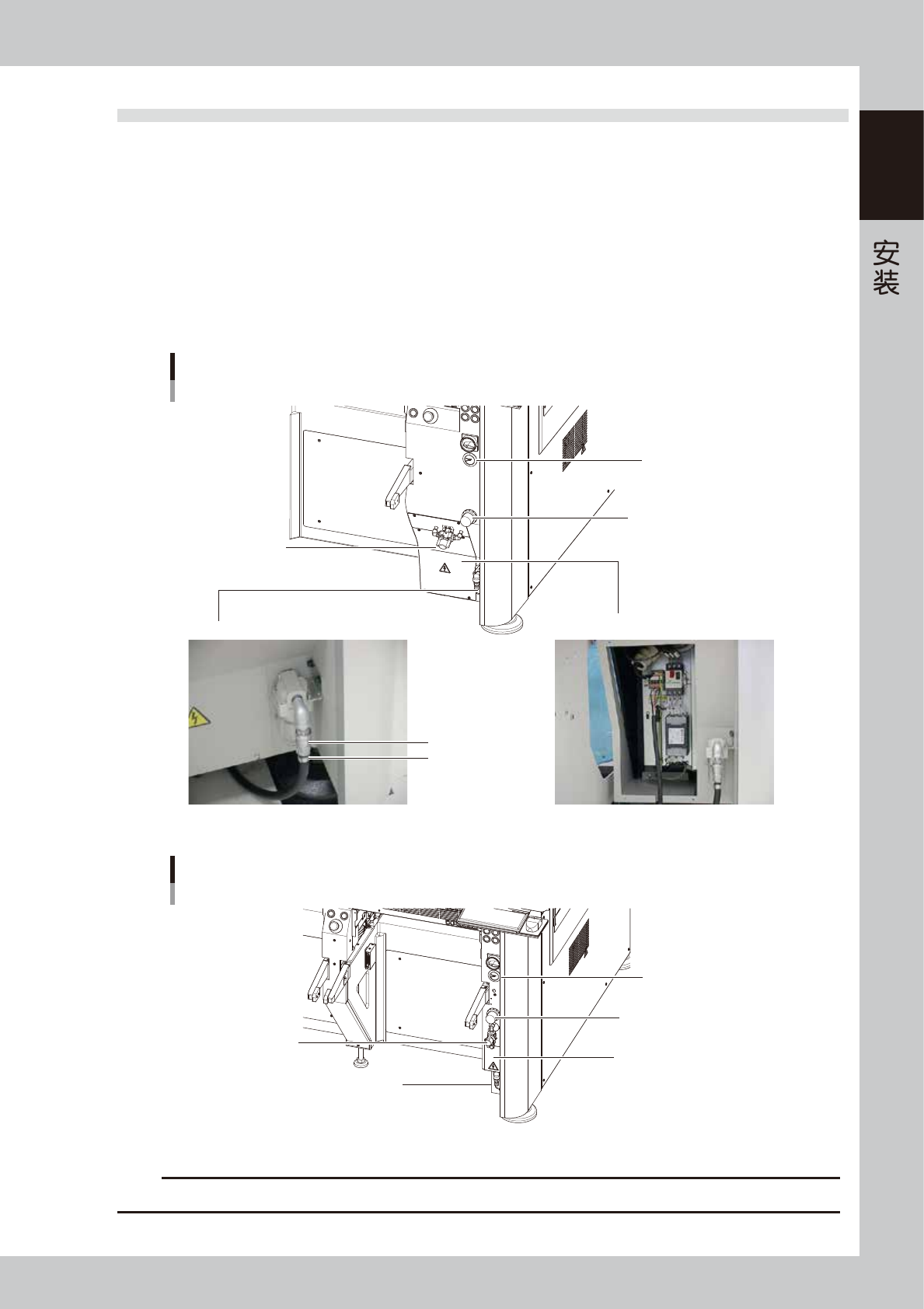

电源与空气的连接
S10
空气连接部
电源连接部 (面板内部)
压力计
空气调节器
空气快速接头
扎带
供气/排气开关
45110-LF3-20
电源与空气的连接
S20
空气连接部
电源连接部 (面板内部)
压力计
空气调节器
供气/排气开关
45110-LF4-20
c
注意
请务必使用扎带固定电源电缆。
1-16
1
1.7 去除防锈润滑脂
设备在出货包装时，为防止生锈，通常在 XY 各轴的滚珠丝杠和线性导轨表面涂抹过量润滑脂。
如果在这种状态下高速运行，多余的润滑脂可能因离心力或振动而飞入设备内部，并附着在传感器、相机镜头或
生产基板上。
请按以下步骤去除多余的润滑脂。
1.7.1 多余润滑脂的去除方法
1
进行原点复归。
进行原点复归前，请确认设备内部没有基板或工具等物件遗留。
2
打开“暖机运行与自我检查”画面。
1. 依次点击主菜单的 [ 手动 ] 按钮>“暖机”。
2. 打开“暖机运行与自我检查”画面的“设定”选项卡。
3
打开“XY- 轴”选项卡，设定各项目。
1. 选择“XY- 轴在工作范围内暖机运行”。
2. 将“移动速度 (%):”滚动条设为 10%。
3. 选择“轴 :”的 XY。
4. 选择“运行范围 :”的“装置整体的区域检查”。
暖机设定
1
2
3
4
46101-LF3-10
n
要点
其他项目无需选择。
4
取消“XY- 轴”选项卡以外的所有设定。
删除“基板传送带”、“贴装头”、“基板夹具”、“ANC”、“传送带的自动调幅”( 根据设备的选配件构成而
不同。) 选项卡中各项目的勾号，只以“XY- 轴”选项卡中设定的内容进行。
1-17
1
5
开始试运行。
打开“开始”标签，点击 [ 试运行 ] 按钮。
试运行
46102-LF3-10
参考
按下 [ 开始 ] 按钮后，仅运行 1 个循环后停止。
6
停止试运行。
试运行 5 〜 10 分钟后，点击 [ 停止 ] 按钮，停止试运行。
7
擦除多余的润滑脂。
擦除滚珠丝杠螺母、线性导轨滑块及各轴可动范围末端附近的多余润滑脂。请使用不起灰尘的棉纱擦除润
滑脂。
n
要点
关于各轴的位置，请参阅后述“第 3 章 机械部”。
8
确认是否附着有润滑脂。
确认飞散的润滑脂是否附着在各传感器、相机、及传送带周围、ANC 上。如附着润滑脂，请将其擦除。
n
要点
关于相机镜头的清洁方法，请参阅后述“第 3 章 机械部”。
