 1.CTF、CFB 的保养

1.1 CTF-36C

1.1.1 导轨部的清洁

使用无水乙醇轻轻擦除下图箭头所示的导轨部脏污。

注意

请勿使用溶剂 ( 油类等 ) 进行清洁。

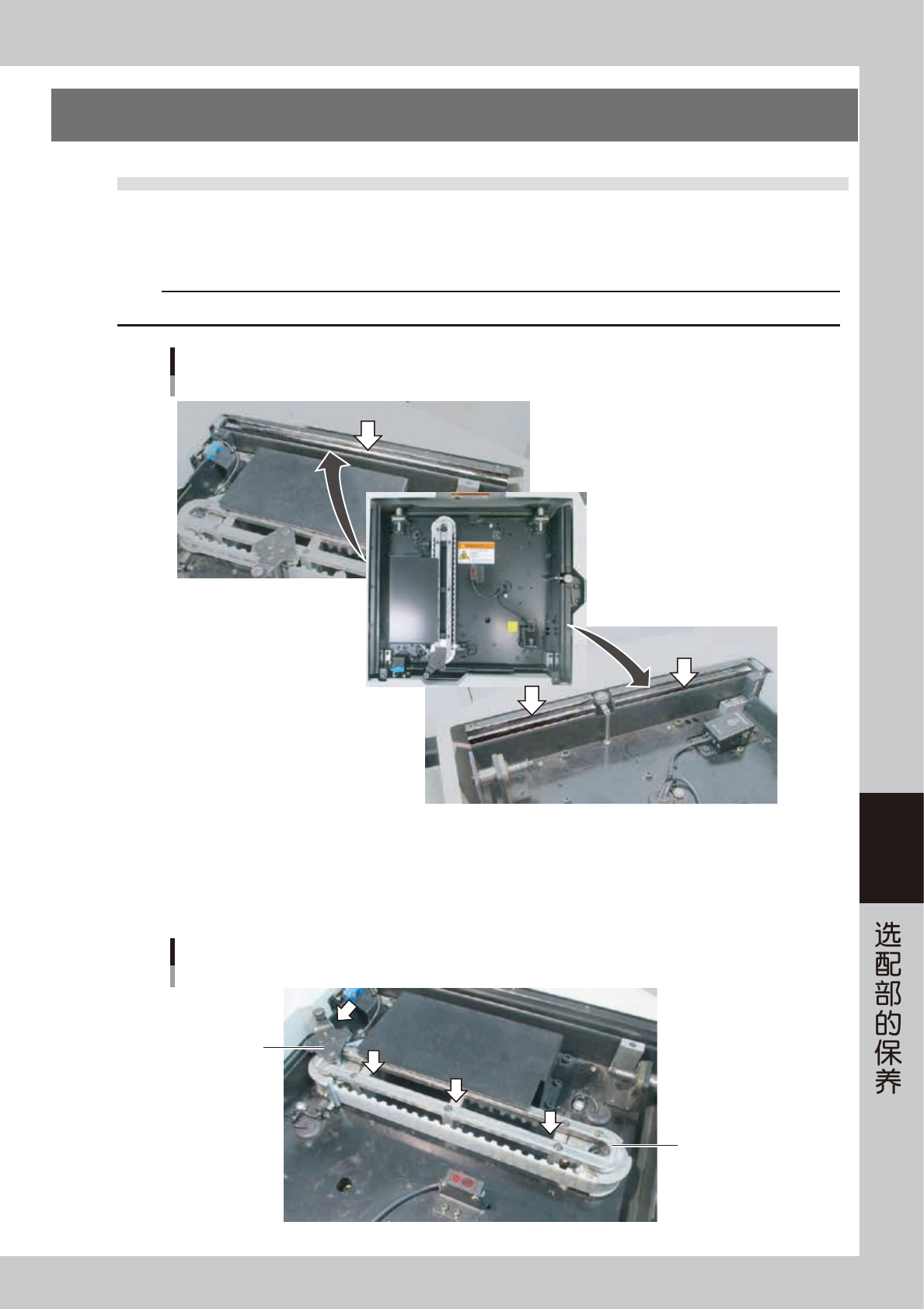

导轨部的清洁

CTF-36C

导轨部

45601-LF3-00

1.1.2 给抓手部涂抹润滑脂

在下图所示金属导轨部和抓手部涂抹指定润滑脂。

指定润滑脂：AFA 润滑脂

给抓手部涂抹润滑脂

CTF-36C

抓手部

金属导轨部

45602-LF3-00

6-2

1.1.3 为 Z 轴导轨注油

拆卸背面盖板。

1. 使用十字螺丝刀拧下箭头 ( 白色 ) 所示螺钉。

2. 使用内六角扳手拧下箭头 ( 灰色 ) 所示螺栓。

拆卸背面盖板

CTF-36C

：十字螺丝刀

：内六角扳手

45603-LF3-00

注入润滑脂。

1. 使用不起灰尘的棉纱擦除导轨上的旧润滑脂。

2. 使用注油枪通过注油嘴注入润滑脂。

为Z轴导轨部注油

CTF-36C

注油嘴

Z轴导轨

45604-LF3-00

安装背面盖板。

按照与 Step1 相反的步骤安装背面盖板。
