3-24
3
3.推荐更换的配件
3.1 机盖部的减震器
下图中前盖及后盖减震器的反作用力可能因开闭次数的增加而减小。
盖板低于上支点或使用 3 年后建议更换。
机盖部的减震器
以S10为例
将此侧朝上安装
减震器
45344-LF3-00
对象机型 名称 配件名称 配件编号 数量
S10
上部安全机盖 减震器
DAMPER LE7-M13A9-E0 4
S20
上部安全机盖 减震器
DAMPER LE6-M13A9-E0 4
第 4 章 电气部
目录
1. DI/DO 4-1
1.1 DI 监视器 4-1
1.2 DO 操作 4-2
1.3 串行 I/O 4-3
1.3.1 串行 DI/DO 表 (S10) 4-4
1.3.2 串行 DI/DO 表 (S20) 4-16
2. 主控板 4-29
2.1 串行 I/O 动作确认用 LED 4-30
2.2 Vision 动作确认用 LED 4-31
2.3 MotionPort 动作确认用 LED 4-32
2.4 动作确认用 LED 4-33
2.4.1 7 段 LED 的详细显示内容 4-34
2.5 LAN 动作确认用 LED 4-36
3. I/O 控制板 4-37
3.1 安全回路检查方法 4-38
4. 其他电气部 4-39
4.1 送料器、送料架的电极部 4-39
4.2 基板检查传感器 4-40
4.3 计算机病毒 4-41
4.4 CTF 的 Type 4-42
4.4.1 Type 查看方法 4-42
4.4.2 Type 变更方法 4-43
4-1
4
1.DI/DO
DI/DO 是指数字输入 (Input) 与数字输出 (Output)，DI 表示输入各传感器发送来的信号，DO 表示输出发送给各机
构的命令信号。
1.1 DI 监视器
可以查看各传感器的当前状态 (ON 或 OFF)。“1”表示 ON、“0”表示 OFF。传感器感应到开关、马达、机构等的
动作后，以 DI 的变化显示。此外，也可用于检查传感器的故障或断线情况。
菜单 ：主菜单的 [ 手动 ] 按钮 >“DI/DO 信号”>“SignalInput(Monitor)”
“List”选项卡 ：未使用
“Details”选项卡 ：未使用
“FIO”选项卡 ：未使用

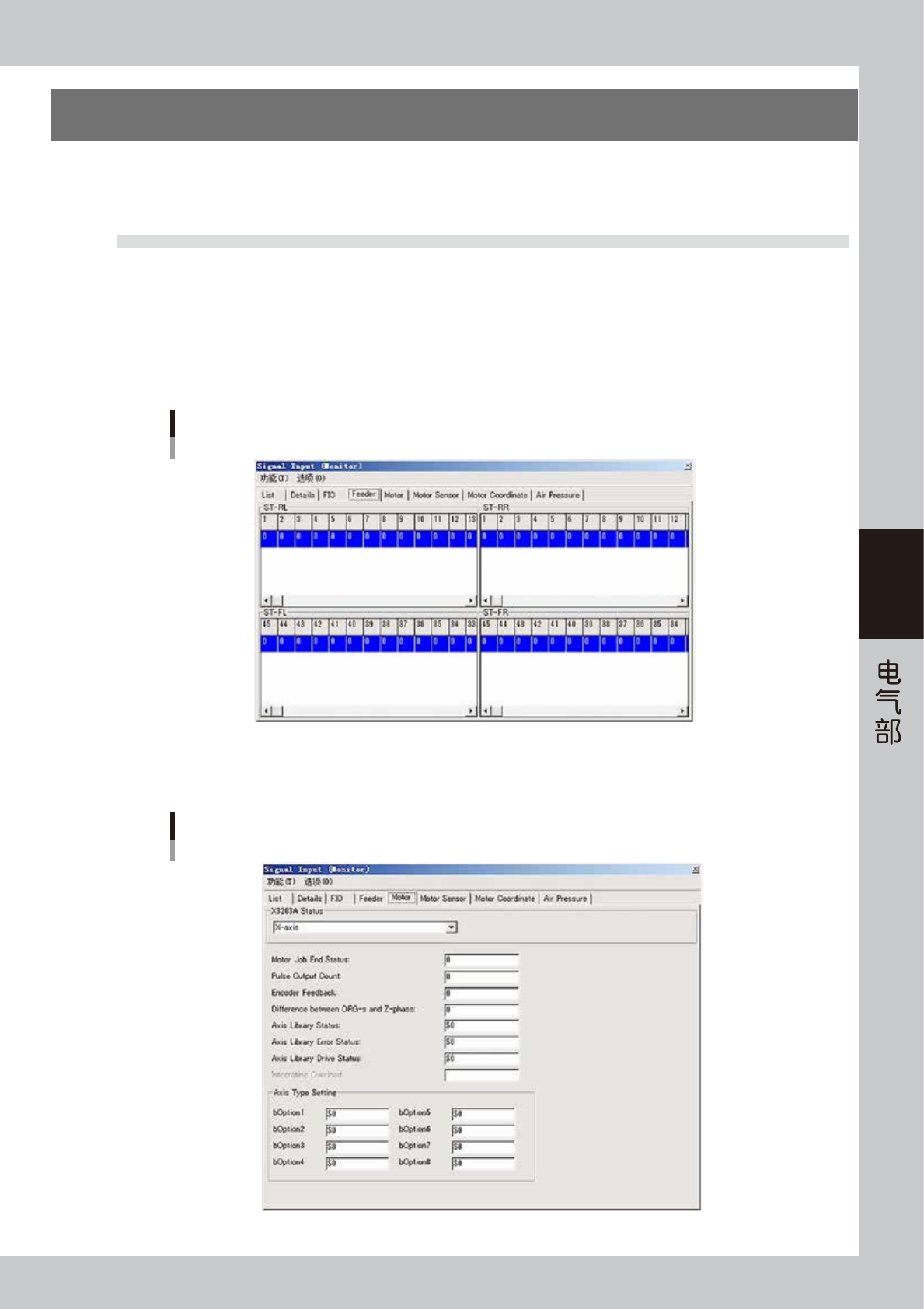

“Signal Input (Monitor)”画面
“Feeder”选项卡
46401-LF3-10
•
未安装送料器时显示为 1。
•
已安装送料器时显示为 0。
“Signal Input (Monitor)”画面
“Motor”选项卡
46402-LF3-10
