3-1
3
1.贴装头部
1.1 气路
为了维持设备的精度和贴装率，请定期清洁空气过滤器组件与吸嘴支架之间的气路。
实施频率 ：每周 1 次
操作内容
•
在拆卸吸嘴的状态下，进行数秒的真空破坏操作。
1.2 空气过滤器
实施频率 ：每周 1 次和发生吸嘴阻塞错误时
操作内容
•
从 VALVEAssy. 上拆卸过滤器外壳，从过滤器外壳中取出过滤棉。
•
检查白色过滤棉是否已脏污。
•
如果脏污严重，请换上新的过滤棉。
•
如果过滤器外壳有脏污，请用水或稀释的中性洗涤剂清洗并晾干。
更换用配件
过滤棉 （FILTERELEMENT LE6-M71A2-E1X)
1.3 真空发生器
实施频率 ：每周 1 次
操作内容
•
目视检查消音器，污染严重时换上新的消音器。
•
测定最大气压，检查真空发生器的负压发生能力。
3-2
3

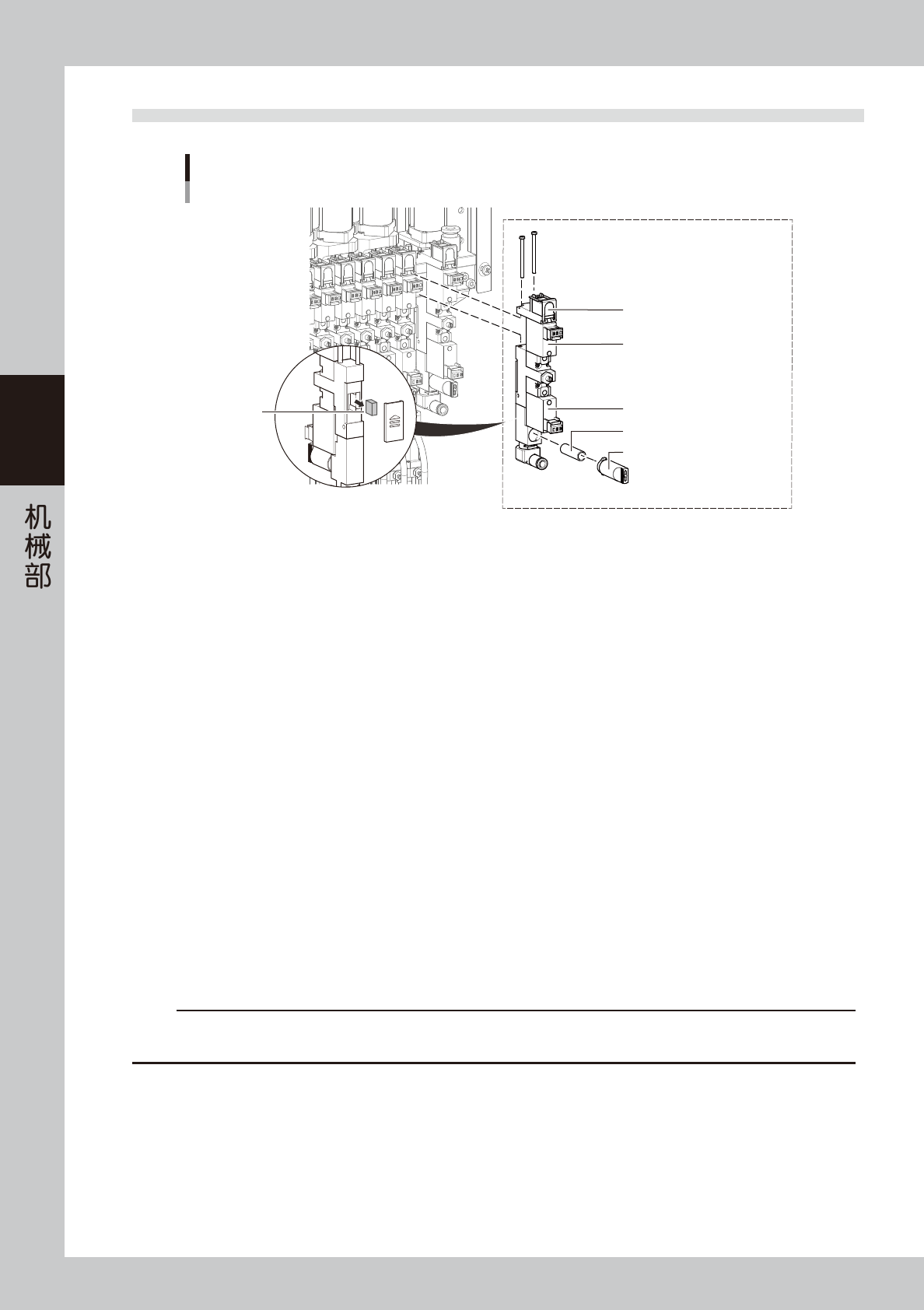

1.4 检查贴装头阻塞、吸嘴阻塞和电磁阀
贴装头歧管
S10/S20
真空发生阀
压力开关
真空破坏阀
吸滤器过滤棉
阀组件
吸滤器外壳
消音器
45301-LF3-10
请按下列方法每周检查 1 次。
■检查电磁阀
电磁阀的切换阀可能夹有异物而导致漏气。漏气后，“吸取 OFF”状态可能变为“吸取 ON”状态。
此时，贴装元件后吸取无法关闭，因此发生“带回元件”的可能性较大。
依次点击“手动>气压测定”进行确认
1. 确认最大气压
在吸引 ON 状态下按住贴装头前端，检查气压。气压大于“600”即表示正常。
2. 检查贴装头是否被阻塞
在贴装头上没有吸嘴的状态下打开吸引功能，检查气压。标准值为“40”左右。
检查更换吸嘴时的负压，如果大于“120”则报错。
3. 检查吸嘴是否被阻塞
在贴装头上装有吸嘴的状态下打开吸引功能，检查气压。每个吸嘴均设有“吸嘴阻塞的判定值”。小于判定值表示正常，大
于或等于判定值表示吸嘴阻塞，将报错。
4. 检查电磁阀的切换是否不良
关闭吸引功能，检查气压是否变化。
- 按住贴装头、吸嘴前端，检查气压是否变化。
- 执行几次 ON/OFF 操作，检查气压变化情况。
如果关闭后数值发生变化，则吸取电磁阀可能漏气。
c
注意
•
请勿拆解电磁阀。否则制造商将不提供保修服务。
•
按照正规做法，应使用数字负压计检测显示数值的精度。
