3-6 3 ■ 使用胶带固定钢丝进行清洁的方法 还有使用胶带固定穿入吸嘴孔的钢丝后进行清洁的方法。 使用这种方法后，钢丝上可能残留胶质。清洁吸嘴后， 先去除钢丝上的胶质，再将吸嘴从钢丝上取下。 45304-LF3-00 1.5.3 检查吸取垫 ( 吸嘴 No.P017、P018、P019、P020) 请确认吸嘴前端的橡胶吸取垫没有划痕或裂缝。如有裂缝，请更换新的吸取垫。 拔出旧垫，在新垫内壁涂抹硅脂后安装在吸嘴上。 ■ 更…
3-5
3
1.5 吸嘴
如果锡膏等异物进入吸嘴孔或附着在孔中，则元件的吸取力将变弱。
画像处理过程中识别小元件时，如果存在异物可能无法准确识别。
因此请清洁吸嘴孔。
1.5.1 吹气清洁
使用无水乙醇清洗吸嘴前端 ( 凸缘下方部分 ) 后，进行吹气，每周清洁 1 次以上。
另外，当发生吸嘴阻塞错误时也需清洁。
n
要点
如果不小心将溶剂沾到了吸嘴 ID 贴纸上，请立即擦除。
1.5.2 利用钢丝清洁
通常使用吹气方式清洁即可，如果脏污较为顽固，请使用吸嘴清洁钢丝进行清洁。
■ 清洁工具
名称 配件名称 配件编号 备注
吸嘴清洁钢丝
NEEDLE ASSY KV8-M8887-00
随机附件
全长 300mm、Φ0.1mm
吸嘴清洁钢丝用手柄
NEEDLE CLEANER ASSY KV8-M8881-A0
c
注意
吸嘴清洁钢丝非常细，请小心操作，避免受伤。另外，操作时请注意不要损坏吸嘴前端。
1
准备吸嘴清洁钢丝。
2
清洁吸嘴孔。
将钢丝穿入吸嘴孔中进行清洁。用手指夹住或通过
专用手柄 ( 选配件 ) 固定钢丝，移动吸嘴进行清洁。
45302-LF3-10
3
进行吹气。
请取出吸嘴清洁钢丝，对吸嘴内部进行吹气。
清洁吸嘴孔
将钢丝穿入吸嘴孔
Step 2
吸嘴
钢丝
固定在专用手柄上
吸嘴清洁钢丝用手柄
3-6
3

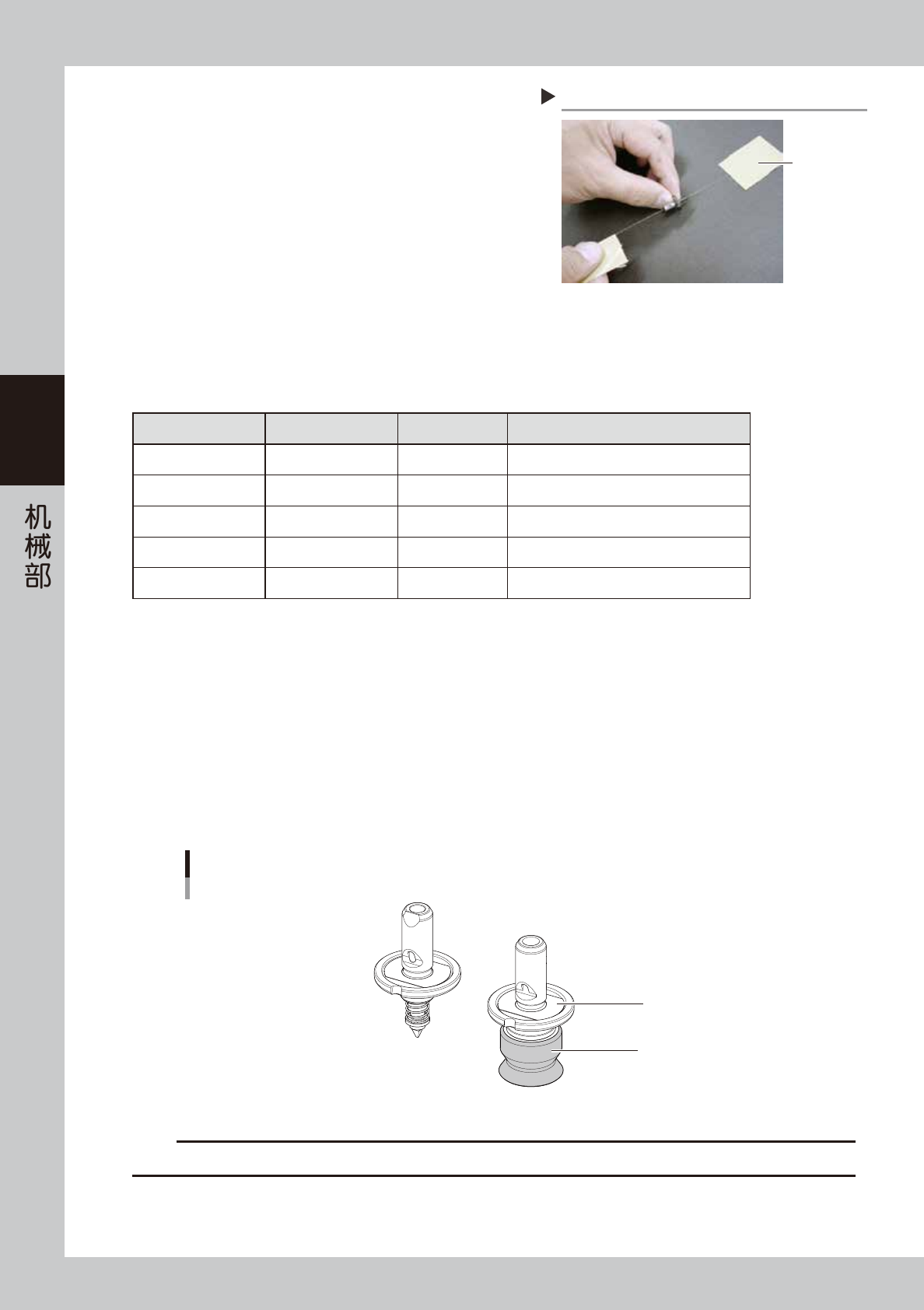

■ 使用胶带固定钢丝进行清洁的方法
还有使用胶带固定穿入吸嘴孔的钢丝后进行清洁的方法。
使用这种方法后，钢丝上可能残留胶质。清洁吸嘴后，
先去除钢丝上的胶质，再将吸嘴从钢丝上取下。
45304-LF3-00
1.5.3 检查吸取垫 ( 吸嘴 No.P017、P018、P019、P020)
请确认吸嘴前端的橡胶吸取垫没有划痕或裂缝。如有裂缝，请更换新的吸取垫。
拔出旧垫，在新垫内壁涂抹硅脂后安装在吸嘴上。
■ 更换用配件
名称 配件名称 配件编号 备注
吸取垫
RUBB. PAD17 LG0-M77A0-00 P017
用
前端橡胶垫
吸取垫
RUBB.PAD18 LG0-M77A1-00 P018
用
前端橡胶垫
吸取垫
RUBB.PAD19 LG0-M77A2-00 P019
用
前端橡胶垫
吸取垫
RUBB.PAD20 LG0-M77A9-00 P020
用
前端橡胶垫
硅脂
GREASE SILICON LG0-M89AB-00
随机附件
1.5.4 涂抹硅脂
清洗或清洁吸嘴后，请务必涂抹硅脂。涂抹硅脂时，只需使表面形成极薄的油膜即可。
实施频率 ：每月 1 次
操作内容
•
吸嘴外圈
在外圈涂抹少量硅脂后，用干布擦拭。
•
吸取垫
为防止橡胶老化，请在吸取垫外周面涂抹少量硅脂后，用干布擦拭。
涂抹硅脂
吸取垫
ID贴纸
45305-LF3-00
c
注意
请勿过量涂抹润滑脂。否则会使吸嘴的气路或贴装的元件粘附脏污，从而导致贴装不良。
使用胶带
胶带
3-7
3

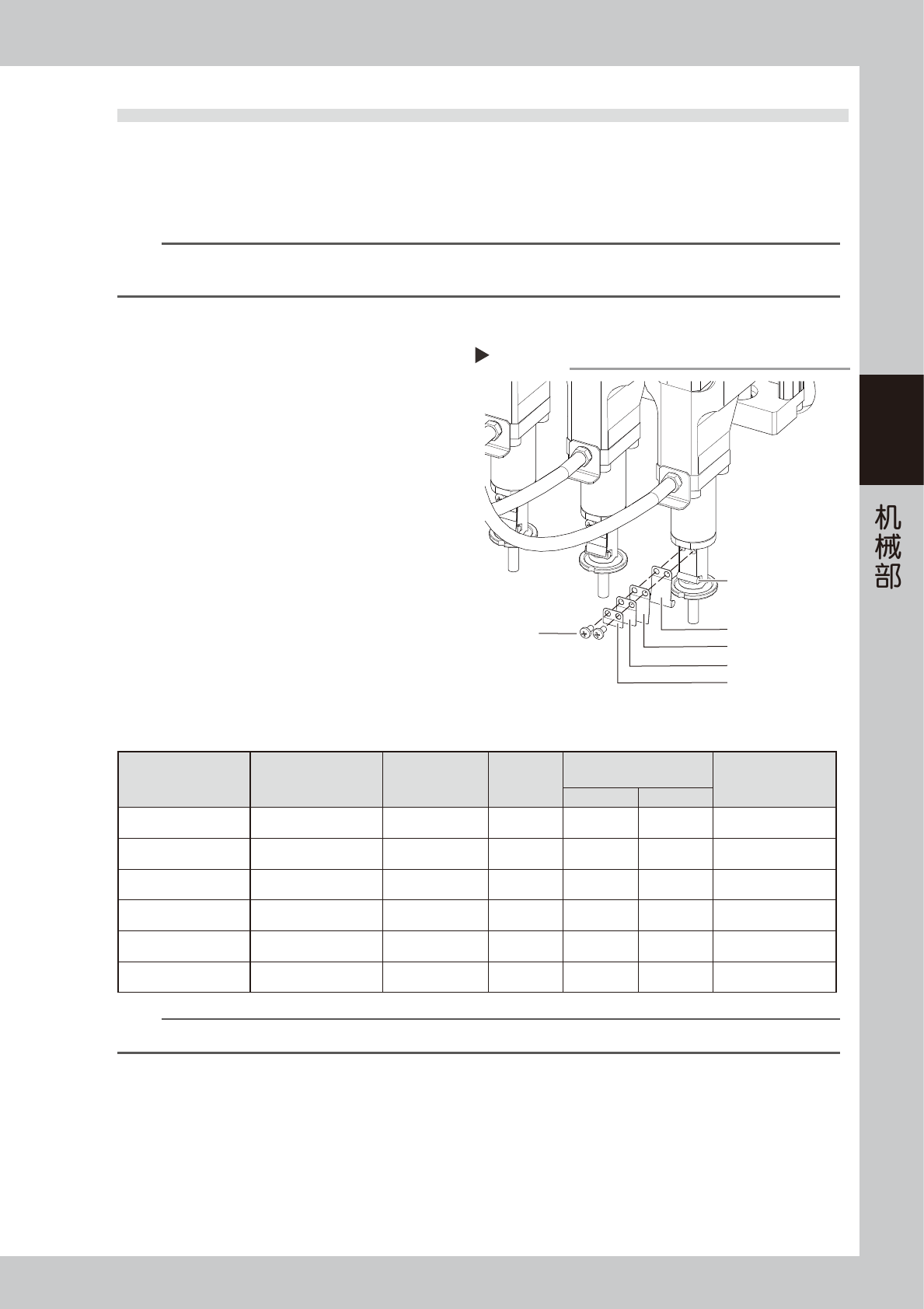

1.6 吸嘴支架
1.6.1 清洁吸嘴支架
如果吸嘴固定针或弹簧片粘附尘屑，将无法顺畅工作，从而导致吸嘴脱落。
请定期确认吸取压力，如发现吸嘴松动等异常情况，应及时清洁。
n
要点
吸嘴支架内部的固定针与弹簧片较小，请小心操作，防止其丢失。
建议准备备件后进行拆卸操作。
实施频率 ：吸取压力检查中发现异常时，或每月 1 〜 2 次
1
取下吸嘴弹簧片。
按住轴，用精密十字螺丝刀拧下弹簧片安装螺钉
(2 处 )。可以取下弹簧片和固定针。
45306-LF3-10
2
清洁吸嘴支架。
清除吸嘴支架的固定针所接触的部位、固定针、弹
簧片上粘附的尘屑。
3
确认固定针和弹簧片的状态。
确认固定针和弹簧片是否异常。
如发现异常，请更换新品。
4
涂抹硅脂。
在吸嘴支架固定针所接触的部位和固定针上涂抹适
量硅脂。
5
安装固定针和弹簧片。
请按照与拆卸时相反的步骤进行安装。
■ 更换用配件
名称 配件名称 配件编号
每个贴装头
所需数量
每台机器所需的
最大数量
备注
6 轴贴装头 12 轴贴装头
吸嘴固定用弹簧片 1
LEAF,SPRING 1 LC6-M714R-00 1 6 12
吸嘴固定用弹簧片 2
LEAF,SPRING 2 LC6-M714S-00 1 6 12
吸嘴固定用弹簧片 3
LEAF,SPRING 3 LC6-M714T-00 1 6 12
吸嘴固定用弹簧片 4
LEAF,SPRING 4 LC6-M714U-00 1 6 12
吸嘴固定针
PIN,PARALLEL LC6-M71AY-00 1 6 12
弹簧片安装螺钉
SCREW,PAN HEAD LC1-M71GN-30 2 12 24
n
要点
弹簧片有使用寿命，请定期更换。( 运行 50 万次后需要更换吸嘴 )
取下吸嘴弹簧片
Step 1
弹簧片
安装螺钉
吸嘴固定针
吸嘴固定用弹簧片2
吸嘴固定用弹簧片3
吸嘴固定用弹簧片4
吸嘴固定用弹簧片1
