Stationssoftware 709.1 / Versionsbeschreibung Ausgabe 05/2016 Edition
8
3 Kompatibler Modus
Einige Stationssoftware-Versionen können im kompatiblen Modus als niedrigere Versionen
verwendet werden. Dies bedeutet, dass die neuen Funktionen der aktuellen Version, soweit wie
möglich in der kompatiblen Version verwendet werden können.
Der kompatible Modus dient dazu, Stationen mit niedrigeren Linien-Software-Versionen zu
betreiben, um bei einer Stationshochrüstung die Linien-Software-Version beibehalten zu können.
Die Stationssoftware-Version 709.1 kann im kompatiblen Modus als Version 708.2© betrieben
werden.
Die Sichtbarkeit und Funktionsweise der neuen Funktionen im kompatiblen Modus wird in der
folgenden Tabelle erklärt.
Kompatibler Modus Bedeutung
Komplett
Kompatibel Die Funktion ist an der Station sichtbar und ist funktionsfähig. Neue
Erweiterungen in der Stationssoftware oder den Linienprodukten werden
Versteckt Funktion ist nicht sichtbar/aktiv, z.B. wegen Lizenzierung oder nicht
Nicht unterstützt Die Funktion wird nicht unterstützt, weil z.B. keine Hardware vorhanden
Tabelle 3-1: Sichtbarkeit und Funktionsweise im kompatiblen Modus
In Kapitel 4 wird bei den neuen Leistungsmerkmalen die jeweilige Sichtbarkeit/Funktionsweise im
kompatiblen Modus mit aufgeführt.
Der kompatible Modus kann auf der GUI unter Einstellungen – Systeme der SIPLACE
Stationsschnittstelle aktiviert werden.
Siehe auch Kapitel 6.
Stationssoftware 709.1 / Versionsbeschreibung Ausgabe 05/2016 Edition
9
4 Leistungsmerkmale der Stationssoftware-Version
709.1
Die Stationssoftware-Version 709.1 beinhaltet alle Funktionen der Stationssoftware-Versionen
701.xx - 709.0. Nachfolgend sind die wichtigsten Leistungsmerkmale der Stationssoftware 709.1
aufgeführt.
HINWEIS
Detaillierte Angaben zu einzelnen Funktionen finden Sie in der Online-Hilfe der
Stationssoftware.
4.1 SIPLACE TX-Serie – Erweiterungen
Kompatibler Modus: Nicht unterstützt
4.1.1 Entsorgungsplatte auf GUI unterstützt
Die Entsorgungsplatte ist eine fest montierte Platte, auf welche die Station abgeworfene
Bauelemente ablegen kann, nachdem SIPLACE Vision Fehler entdeckt hat. Wenn eine
Entsorgungsplatte in einem Bestückautomaten SIPLACE TX montiert ist, wird eine entsprechende
Schaltfläche im Hauptmenü der Stationssoftware angezeigt. Die Funktion muss in SIPLACE Pro für
das jeweilige Bauelement / die jeweilige Gehäuseform aktiviert werden.

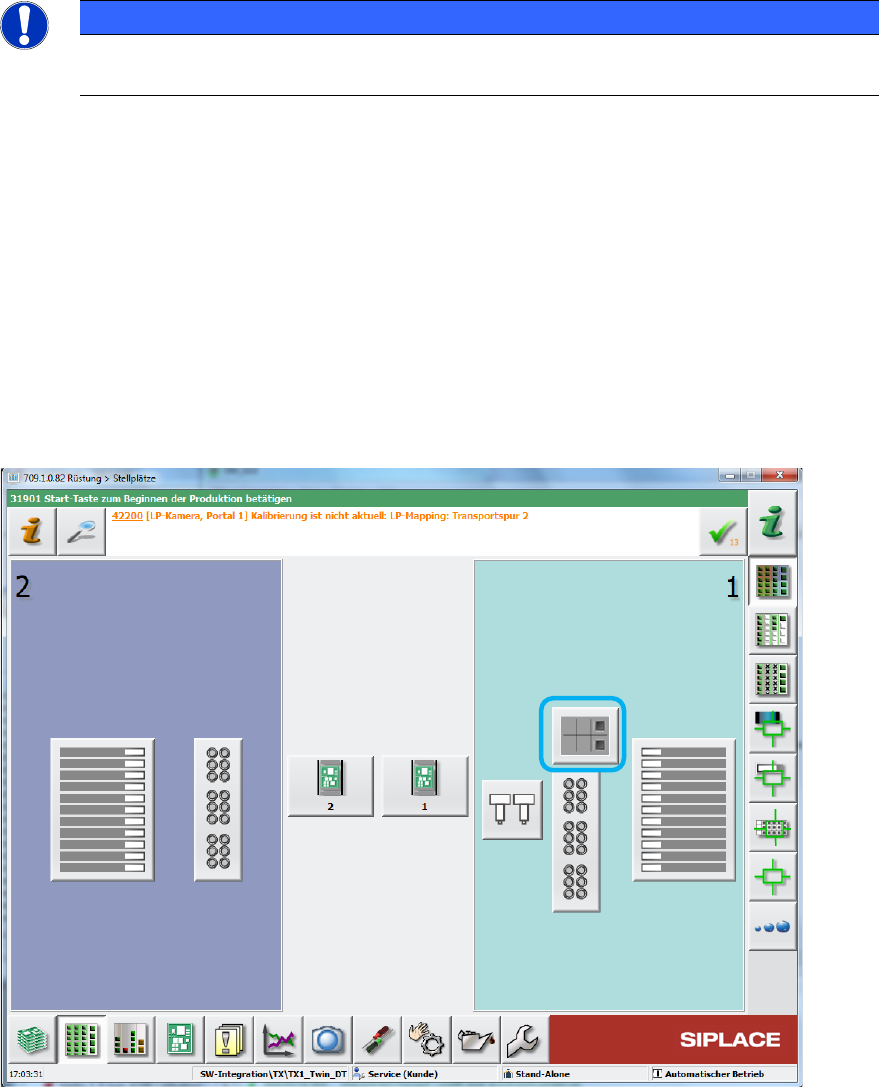

Abbildung 4-1: Entsorgungsplatte im Hauptmenü
Stationssoftware 709.1 / Versionsbeschreibung Ausgabe 05/2016 Edition
10
Wenn die Schaltfläche für die Entsorgungsplatte ausgewählt wird, wird das folgende Dialogfenster
geöffnet:

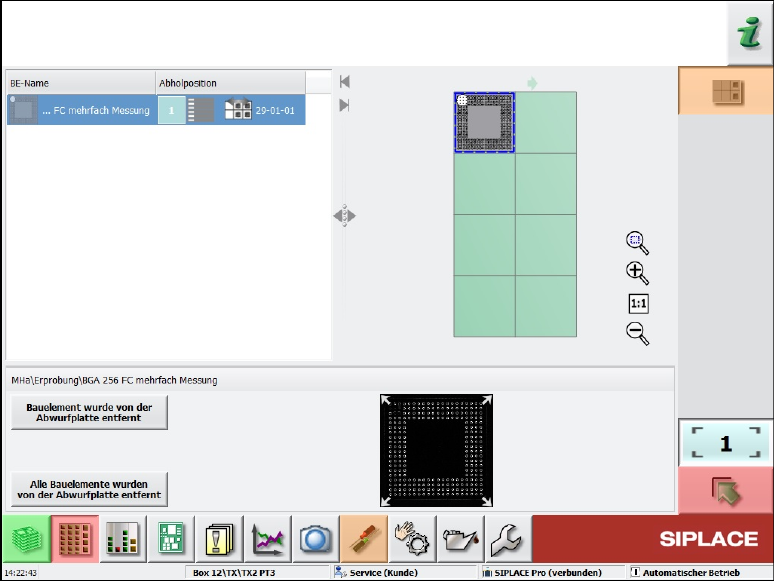

Abbildung 4-2: Abgeworfene Bauelemente auf der Entsorgungsplatte
Dieses Dialogfenster enthält eine Liste mit den Bauelementen, die auf der Entsorgungsplatte
abgelegt sind und eine Grafik (Gitter) der Platte mit den Bauelementen darauf. Ein Bauelement
kann aus der Liste oder aus dem Gitter ausgewählt werden, die Auswahl wird automatisch
synchronisiert.
Außerdem wird die Abholposition angezeigt, von welcher das Bauelement abgeholt wurde. Wenn
ein Bauelement aus einem Flächenmagazin abgeholt wurde, wird nur die Ebene und
Magazinnummer angezeigt und nicht die Abholposition im Magazin!
Sobald ein Bauelement ausgewählt ist, wird die angehängte Vision Messkontext-Datei angezeigt
(wenn noch vorhanden auf dem Laufwerk).
Mit dieser Information kann der Bediener prüfen, ob das Bauelement in Ordnung ist oder nicht und
entscheiden, es zurück in den Förderer zu bringen. Dies setzt voraus, dass der Förderer, von
welchem das Bauelement abgeholt wurde, noch in der Maschine am selben Stellplatz
eingeschoben ist.
Der Bediener kann das Entfernen des Bauelements von der Entsorgungsplatte mit der Schaltfläche
Component has been removed from reject plate bestätigen. Die Bestätigung muss für jedes
Bauelement gemacht werden. Eine Mehrfachauswahl ist nicht möglich.
4.1.2 Erweitertes BE-Spektrum für Twin Head
Bisher war das BE-Spektrum für Twin Head auf Bestückautomaten der SIPLACE TX-Serie wegen
der Größe der Abwurfstation auf 55 x 45 mm begrenzt. Ab dieser Stationssoftware-Version ist das
BE-Spektrum bis 75 x 10 mm erweitert worden, um größere Stecker bestücken zu können. Hierfür
muss die Pipetten-Abwurfstation von der Seite entfernt werden, an der der Twin Head montiert ist.
Wenn die Bauelemente in SIPLACE Pro entsprechend markiert sind, werden sie auf die
Entsorgungsplatte abgelegt.
