Stationssoftware 709.1 / Versionsbeschreibung Ausgabe 05/2016 Edition
10
Wenn die Schaltfläche für die Entsorgungsplatte ausgewählt wird, wird das folgende Dialogfenster
geöffnet:
Abbildung 4-2: Abgeworfene Bauelemente auf der Entsorgungsplatte
Dieses Dialogfenster enthält eine Liste mit den Bauelementen, die auf der Entsorgungsplatte
abgelegt sind und eine Grafik (Gitter) der Platte mit den Bauelementen darauf. Ein Bauelement
kann aus der Liste oder aus dem Gitter ausgewählt werden, die Auswahl wird automatisch
synchronisiert.
Außerdem wird die Abholposition angezeigt, von welcher das Bauelement abgeholt wurde. Wenn
ein Bauelement aus einem Flächenmagazin abgeholt wurde, wird nur die Ebene und
Magazinnummer angezeigt und nicht die Abholposition im Magazin!
Sobald ein Bauelement ausgewählt ist, wird die angehängte Vision Messkontext-Datei angezeigt
(wenn noch vorhanden auf dem Laufwerk).
Mit dieser Information kann der Bediener prüfen, ob das Bauelement in Ordnung ist oder nicht und
entscheiden, es zurück in den Förderer zu bringen. Dies setzt voraus, dass der Förderer, von
welchem das Bauelement abgeholt wurde, noch in der Maschine am selben Stellplatz
eingeschoben ist.
Der Bediener kann das Entfernen des Bauelements von der Entsorgungsplatte mit der Schaltfläche
Component has been removed from reject plate bestätigen. Die Bestätigung muss für jedes
Bauelement gemacht werden. Eine Mehrfachauswahl ist nicht möglich.
4.1.2 Erweitertes BE-Spektrum für Twin Head
Bisher war das BE-Spektrum für Twin Head auf Bestückautomaten der SIPLACE TX-Serie wegen
der Größe der Abwurfstation auf 55 x 45 mm begrenzt. Ab dieser Stationssoftware-Version ist das
BE-Spektrum bis 75 x 10 mm erweitert worden, um größere Stecker bestücken zu können. Hierfür
muss die Pipetten-Abwurfstation von der Seite entfernt werden, an der der Twin Head montiert ist.
Wenn die Bauelemente in SIPLACE Pro entsprechend markiert sind, werden sie auf die
Entsorgungsplatte abgelegt.
Stationssoftware 709.1 / Versionsbeschreibung Ausgabe 05/2016 Edition
11
4.2 Bestückmodus Independent Placement – 2-in-1-Modus
Kompatibler Modus: Komplett
I-Placement ist ein Bestückmodus in einem Bestückbereich mit zwei Portalen, in dem jedes Portal
nur Bauelemente auf die Leiterplatte auf der zugewiesenen Transportspur bestückt. Dieser
Bestückmodus kann eingesetzt werden, um die Leistung zu erhöhen und die linken und rechten
Transportspuren unabhängig voneinander zu betreiben. Ab dieser Stationssoftware-Version ist es
auch möglich, den Bestückautomaten unabhängig für beide Spuren zu bedienen. Der
Bestückautomat wird dann in 2-in-1-Modus betrieben.
Einschränkungen:
Nicht einsetzbar für Einfachtransport, abwechselnde Bestückung, synchronen Transportmodus
oder für Maschinen mit Smart Pin Support.
Voraussetzungen:
– 2-in-1-Modus kann nur auf Bestückautomaten mit Doppeltransport eingesetzt werden, auf
welchen unabhängige Aufträge auf beide Spuren gestartet wurden.
– Die zwei Lose dürfen kein Portal gemeinsam haben (für Bestücken, Messen) auf diesem
Bestückautomaten.
Folgende Aktionen können auf einer Transportspur durchgeführt werden, während ein anderes
Produkt auf der anderen Spur produziert wird:
– Teachen von LP-Marken
– Teachen von Marken für Zuführmodule (z.B. BE-Taschen)
– Teachen von Gehäuseformen
– Pin1-Erkennung
– Abholposition korrigieren
– Teachen von Bestückpositionen
– Eine Position inspektieren, um zu entscheiden ob sie bestückt wird oder nicht.
– Teachen von Flächenmagazinen
– Bestückkopf-Segment auslassen
– Bestückliste ändern
Stationssoftware 709.1 / Versionsbeschreibung Ausgabe 05/2016 Edition
12

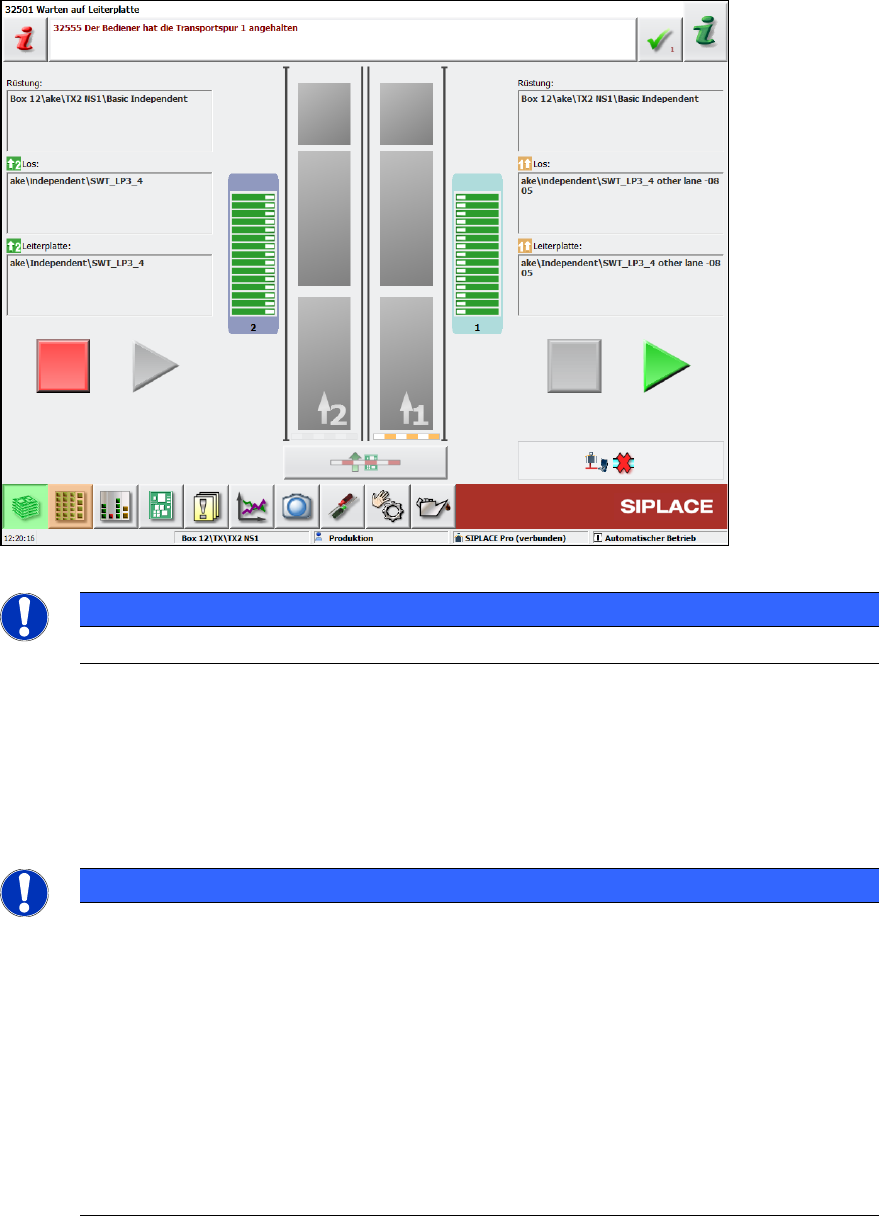

Wenn der Bestückautomat im 2-in-1-Modus betrieben wird, sind die Schaltflächen Start und Stopp
auf der GUI der Stationssoftware dupliziert:
Abbildung 4-3: Schaltflächen Start und Stopp für jede Transportspur
HINWEIS
Der 2-in-1-Modus hat keinen Einfluss auf die Hardware-Tasten Start und Stopp!
Im Beispiel oben ist Transportspur 1 angehalten (Transport ist gesperrt, Schaltfläche Start ist
hervorgehoben) während Transportspur 2 produziert (Transport offen, Schaltfläche Stopp ist
hervorgehoben).
Wenn ein anderer Auftrag über SIPLACE Pro gestartet wird (oder in Bestückmodus Standalone),
der nicht für den 2-in-1-Modus qualifiziert ist, wird die GUI wieder eine einzelne Schaltfläche Start /
Stopp anzeigen.
HINWEIS
Der Begriff Start / Stopp erstreckt sich bis zum Auftrag auf dem linken oder rechten
Transport und zu allen Portalen, die mit diesem Auftrag verknüpft sind!
Angenommen, dass ein Bestückautomat SX2 in I-
Modus betrieben wird, führt dies intuitiv
dazu, dass Portal 1 startet / anhält in Verbindung mit dem Auftrag auf Transportspur 1
(gleichfalls für Transportspur 2 und Portal 2).
Wenn aber die Funktion "Borrow Performance" verwendet wird (siehe Kapitel 9), könnte
es sein, dass ein Auftrag auf Transportspur 1 mit sowohl Portal 1 und Portal 2 bea
rbeitet
wird, während Transportspur 2 nur Leiterplatten für einen anderen Auftrag durch die
Maschine transportiert. Wenn der Auftrag auf Transportspur 1 jetzt angehalten wird (die
rechte Schaltfläche Stopp), würde dies den Transport 1 sperren und Portal 1 und Portal
2 anhalten! Umgekehrt, wenn die linke Schaltfläche Stopp gedrückt wird, würde nur
Transportspur 2 gesperrt werden, aber das Portal 2 wäre nicht davon betroffen.
