Stationssoftware 709.1 / Versionsbeschreibung Ausgabe 05/2016 Edition
18
4.3.6 Kameraverbindungen – Gig E-Schnittstelle überprüfen
Ein neues GUI-Dialogfenster informiert über den aktuellen Zustand der fest installierten Gig E-
Kameras und alle Zwischenstationen.
Abbildung 4-11: Kameraverbindungen überprüfen
HINWEIS
Diese Funktion unterstützt nicht die Überprüfung von Koplanaritätssensoren.
4.3.7 Transportwangen-Überprüfung
Kompatibler Modus: Komplett
Mit der Schaltfläche Transportwangen-Überprüfung in der Ansicht Überprüfung kann die
Parallelität der Transportwangen überprüft werden. Hierzu werden mehrere X-Positionen per
Bearbeitungsbereich (zurzeit 5) an den äußeren Kanten der Wangen angezeigt.
Abbildung 4-12: Angezeigte X-Positionen
Stationssoftware 709.1 / Versionsbeschreibung Ausgabe 05/2016 Edition
19
Mit der Schaltfläche Bilder aufnehmen werden Bilder der Positionen von der LP-Kamera
aufgenommen.
Die Messung wird nur für eine Spur durchgeführt und die Ergebnisse werden auf der GUI
angezeigt. Für Doppeltransporte gibt es zwei unabhängige Messungen und Ergebnisansichten. Die
Bilder müssen vom Bediener überprüft werden. Die Messungen können mit eingezogenen
Leiterplatten in dem Transport durchgeführt werden, aber nicht während der Produktion. Die
Maschine muss angehalten werden, bevor die Messungen gestartet werden können.
Mit der Schaltfläche Report erzeugen kann ein Report erzeugt werden, der einen Screenshot von
der Seite enthält.
Abbildung 4-13: Ergebnisansicht einer Maschine mit zwei Bearbeitungsbereichen
Der Report wird an der Station gespeichert.
Stationssoftware 709.1 / Versionsbeschreibung Ausgabe 05/2016 Edition
20
4.3.8 Transportmotor-Überprüfung
Mit der Transportmotor-Überprüfung in der Ansicht Überprüfung können alle aktuellen Motoren
des Transports überprüft werden (Motoren für Hubtische, Breitenverstellung und Bänder). Die
Ergebnisse werden zusammen mit den Grenzwerten angezeigt (grün markiert wenn innerhalb,
rotes Kreuz wenn außerhalb den Grenzwerten).

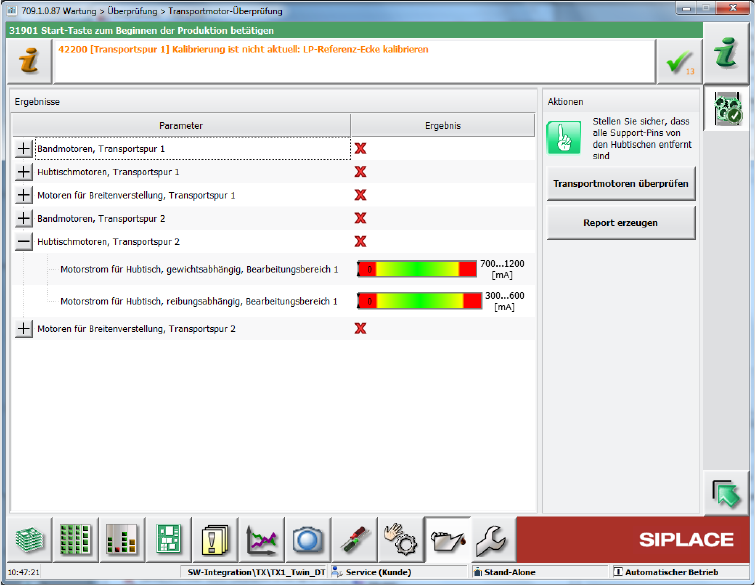

Abbildung 4-14: Transportmotoren überprüfen
Die Funktion wird nicht für Transporte der SIPLACE X-Serie unterstützt.
