Stationssoftware 709.1 / Versionsbeschreibung Ausgabe 05/2016 Edition
17
4.3.3 Maschinen-Überprüfung – Programme an der Station dauerhaft speichern
Heruntergeladene Programme für Maschinen-Überprüfung und Bestückkraft können dauerhaft an
der Station gespeichert werden. Somit ist nur ein Download benötigt und die Programme können
für weitere Messungen abgerufen werden. Wenn die Konfiguration geändert wird (= neuer ACT-
Programmname), können die Programme von der Station manuell entfernt und die neuen,
aktuellen von SIPLACE Pro heruntergeladen werden. Wenn dasselbe Programm noch mal
heruntergeladen wird, wird es an der Station überschrieben.
Die jeweilige Leiterplatte muss in SIPLACE Pro entsprechend markiert sein. Für solche
Leiterplatten wird dann ein Schloss-Symbol in einer separaten Spalte im Dialogfenster Leiterplatte
auswählen auf der GUI der Stationssoftware angezeigt. Es gibt auch eine Schaltfläche mit der die
Leiterplatte von der Station gelöscht werden kann.

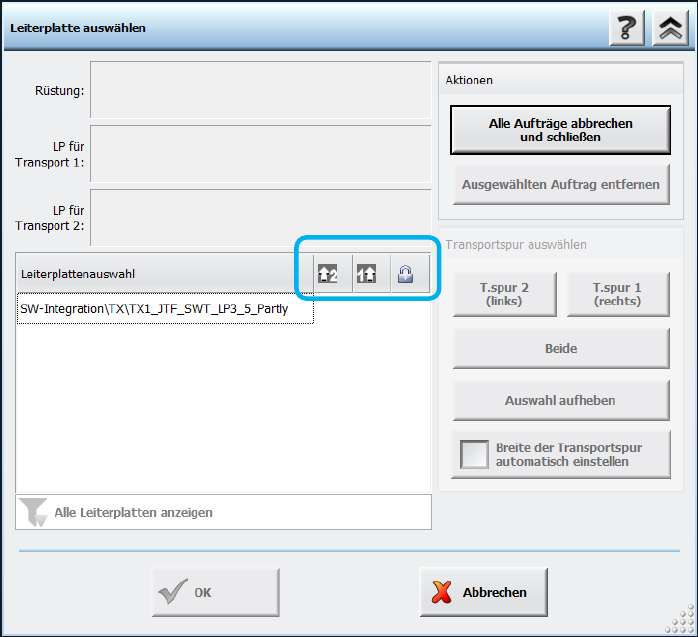

Abbildung 4-10: Permanenter Programmtyp
Zusätzlich kann ein Filter gesetzt werden, um alle oder nur nicht-permanente oder permanente
Objekte anzuzeigen.
4.3.4 Bestückkopf-Überprüfung
Zusätzlich zu den Bestückköpfen C&P20 A, C&P20 M, C&P20 P und CPP, können jetzt auch der
Twin Head mit der Bestückkopf-Überprüfung überprüft werden.
4.3.5 Kamera-Überprüfung – Neuer Term
Kamera-Überprüfung ist als neuer Term eingeführt worden. Die Kamera-Überprüfung wird mit
dem Werkzeug FCCS (Field Camera Calibration System) durchgeführt.
Der Einstieg für die Kamera-Überprüfung ist vom Werkzeug Service zur Ansicht Überprüfung
verschoben worden und steht ab Bedienebene Service (Kunde) zur Verfügung. Die Schaltfläche
ist auch für niedrigere Bedienebenen sichtbar.
Stationssoftware 709.1 / Versionsbeschreibung Ausgabe 05/2016 Edition
18
4.3.6 Kameraverbindungen – Gig E-Schnittstelle überprüfen
Ein neues GUI-Dialogfenster informiert über den aktuellen Zustand der fest installierten Gig E-
Kameras und alle Zwischenstationen.

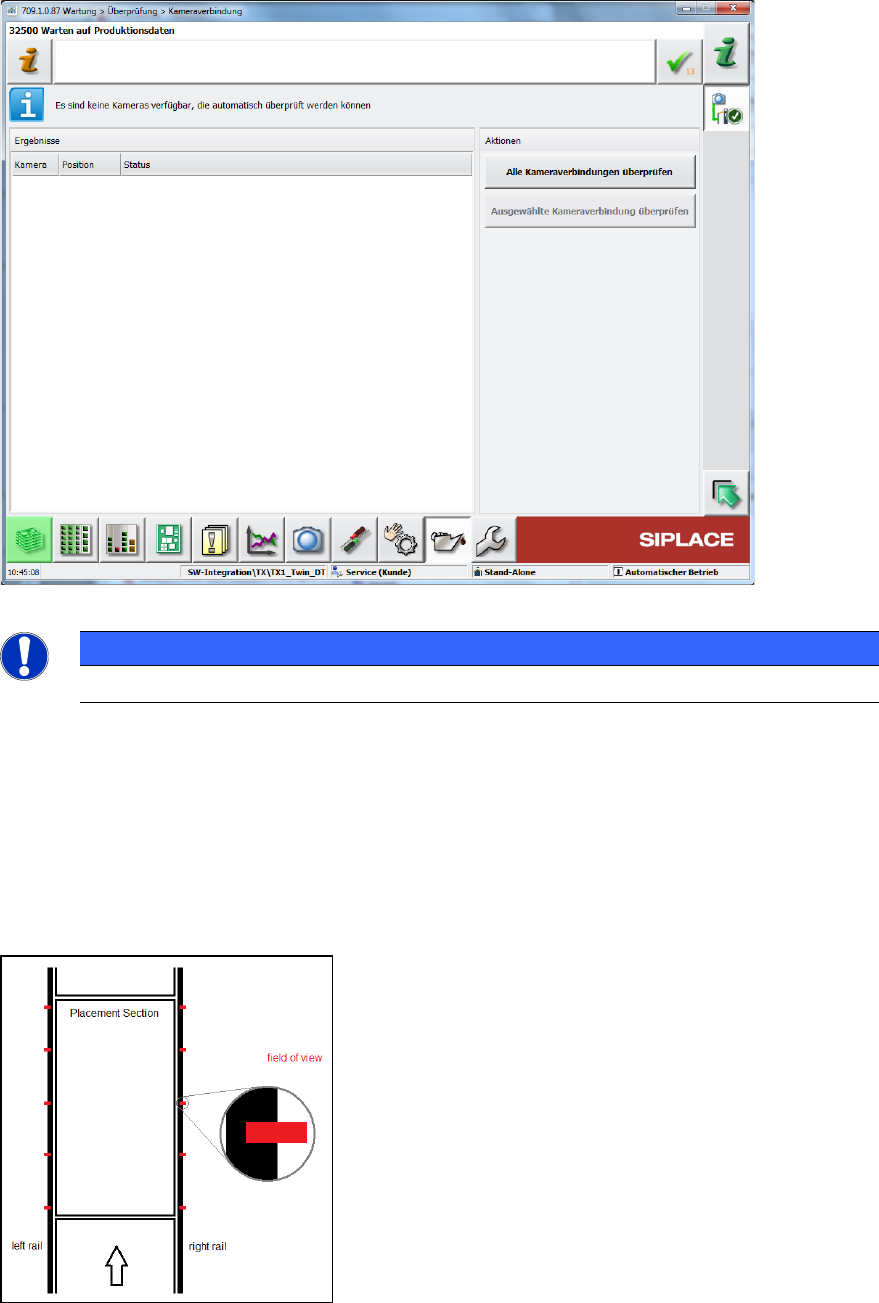

Abbildung 4-11: Kameraverbindungen überprüfen
HINWEIS
Diese Funktion unterstützt nicht die Überprüfung von Koplanaritätssensoren.
4.3.7 Transportwangen-Überprüfung
Kompatibler Modus: Komplett
Mit der Schaltfläche Transportwangen-Überprüfung in der Ansicht Überprüfung kann die
Parallelität der Transportwangen überprüft werden. Hierzu werden mehrere X-Positionen per
Bearbeitungsbereich (zurzeit 5) an den äußeren Kanten der Wangen angezeigt.
Abbildung 4-12: Angezeigte X-Positionen
Stationssoftware 709.1 / Versionsbeschreibung Ausgabe 05/2016 Edition
19
Mit der Schaltfläche Bilder aufnehmen werden Bilder der Positionen von der LP-Kamera
aufgenommen.
Die Messung wird nur für eine Spur durchgeführt und die Ergebnisse werden auf der GUI
angezeigt. Für Doppeltransporte gibt es zwei unabhängige Messungen und Ergebnisansichten. Die
Bilder müssen vom Bediener überprüft werden. Die Messungen können mit eingezogenen
Leiterplatten in dem Transport durchgeführt werden, aber nicht während der Produktion. Die
Maschine muss angehalten werden, bevor die Messungen gestartet werden können.
Mit der Schaltfläche Report erzeugen kann ein Report erzeugt werden, der einen Screenshot von
der Seite enthält.

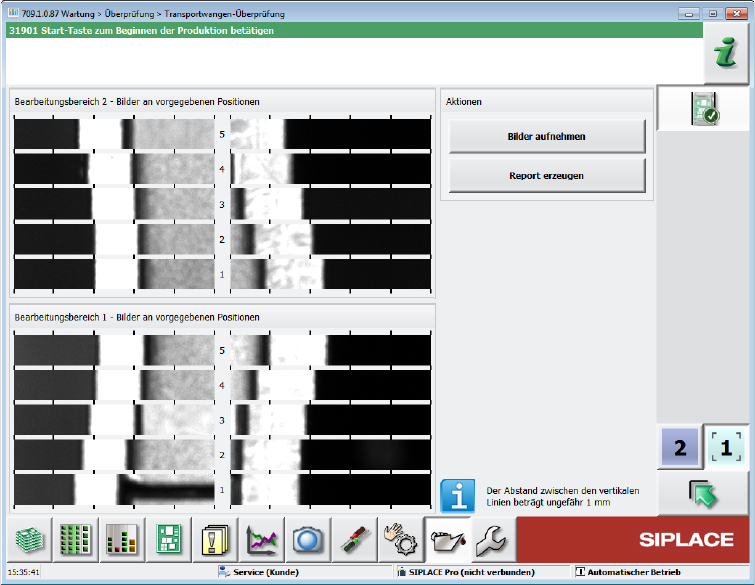

Abbildung 4-13: Ergebnisansicht einer Maschine mit zwei Bearbeitungsbereichen
Der Report wird an der Station gespeichert.
