Stationssoftware 709.1 / Versionsbeschreibung Ausgabe 05/2016 Edition
12
Wenn der Bestückautomat im 2-in-1-Modus betrieben wird, sind die Schaltflächen Start und Stopp
auf der GUI der Stationssoftware dupliziert:
Abbildung 4-3: Schaltflächen Start und Stopp für jede Transportspur
HINWEIS
Der 2-in-1-Modus hat keinen Einfluss auf die Hardware-Tasten Start und Stopp!
Im Beispiel oben ist Transportspur 1 angehalten (Transport ist gesperrt, Schaltfläche Start ist
hervorgehoben) während Transportspur 2 produziert (Transport offen, Schaltfläche Stopp ist
hervorgehoben).
Wenn ein anderer Auftrag über SIPLACE Pro gestartet wird (oder in Bestückmodus Standalone),
der nicht für den 2-in-1-Modus qualifiziert ist, wird die GUI wieder eine einzelne Schaltfläche Start /
Stopp anzeigen.
HINWEIS
Der Begriff Start / Stopp erstreckt sich bis zum Auftrag auf dem linken oder rechten
Transport und zu allen Portalen, die mit diesem Auftrag verknüpft sind!
Angenommen, dass ein Bestückautomat SX2 in I-
Modus betrieben wird, führt dies intuitiv
dazu, dass Portal 1 startet / anhält in Verbindung mit dem Auftrag auf Transportspur 1
(gleichfalls für Transportspur 2 und Portal 2).
Wenn aber die Funktion "Borrow Performance" verwendet wird (siehe Kapitel 9), könnte
es sein, dass ein Auftrag auf Transportspur 1 mit sowohl Portal 1 und Portal 2 bea
rbeitet
wird, während Transportspur 2 nur Leiterplatten für einen anderen Auftrag durch die
Maschine transportiert. Wenn der Auftrag auf Transportspur 1 jetzt angehalten wird (die
rechte Schaltfläche Stopp), würde dies den Transport 1 sperren und Portal 1 und Portal
2 anhalten! Umgekehrt, wenn die linke Schaltfläche Stopp gedrückt wird, würde nur
Transportspur 2 gesperrt werden, aber das Portal 2 wäre nicht davon betroffen.
Stationssoftware 709.1 / Versionsbeschreibung Ausgabe 05/2016 Edition
13

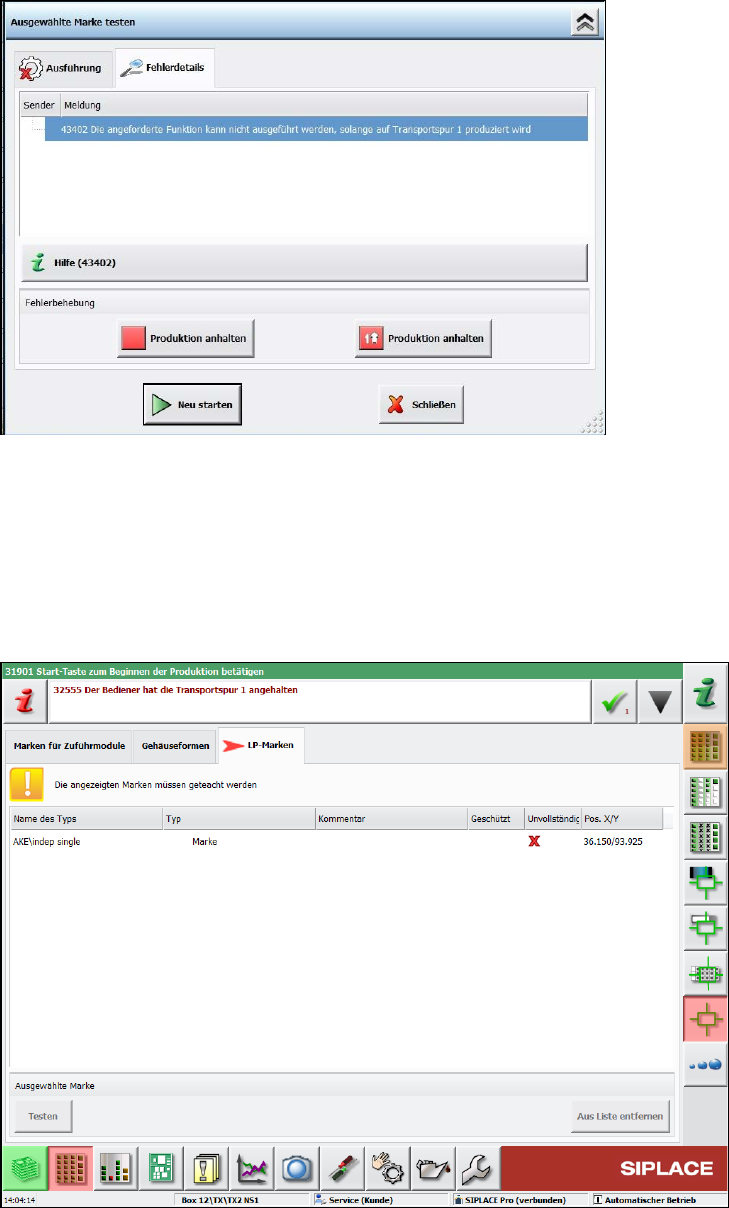

Wenn z.B. Teachen durch Drücken der jeweiligen Schaltflächen ausgelöst wird, fordert die GUI
zum Anhalten der Maschine wie folgt:
Abbildung 4-4: Anforderung zum Anhalten der Maschine
Die Abläufe fürs Teachen ändern sich nicht im 2-in-1-Modus. Der einzige Unterschied ist, dass die
andere Transportspur weiter produziert, während der Bediener das Teachen durchführt.
Die folgenden Dialogfenster können bearbeitet werden während gleichzeitig auf der anderen
Transportspur im 2-in-1-Modus produziert wird:
● Teachen von LP-Marken, Gehäuseformen und Marken für Zuführmodule. Das Teachen von
diesen Maschinenanforderungen können im folgenden neuen Dialogfenster ausgeführt werden.
Abbildung 4-5: Maschinenanforderungen teachen
Stationssoftware 709.1 / Versionsbeschreibung Ausgabe 05/2016 Edition
14

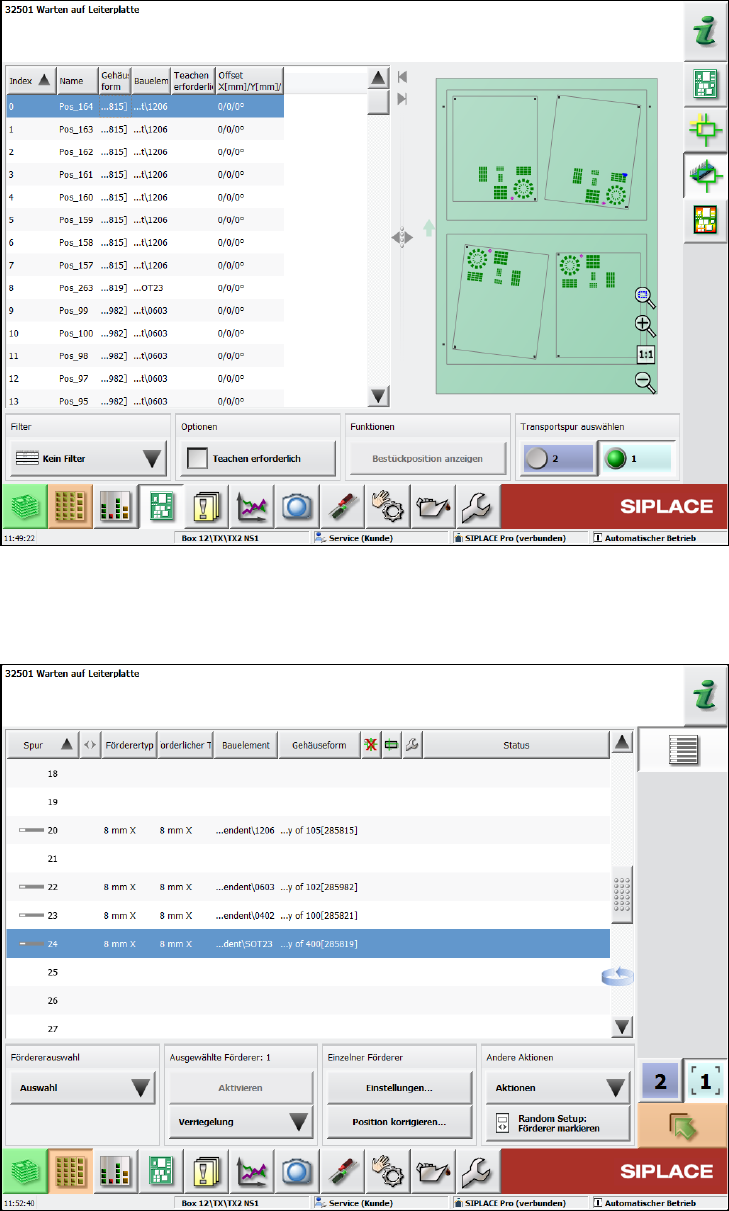

● Teachen von Bestückpositionen
Abbildung 4-6:Teachen von Bestückpositionen
● Teachen von Flächenmagazin (ähnlich wie Teachen von Gehäuseformen)
● Abholposition korrigieren
Abbildung 4-7: Abholposition korrigieren
