Stationssoftw are 709.1 / Versi onsbeschreibu ng Ausgabe 05/2016 E dition 14 ● Teachen von Bestückp ositi onen Abbildung 4-6:Teachen von Bestüc kpositionen ● Teachen von Flächenm agazin (ähnli ch wie Teachen von Gehäusef…
Stationssoftware 709.1 / Versionsbeschreibung Ausgabe 05/2016 Edition
13
Wenn z.B. Teachen durch Drücken der jeweiligen Schaltflächen ausgelöst wird, fordert die GUI
zum Anhalten der Maschine wie folgt:
Abbildung 4-4: Anforderung zum Anhalten der Maschine
Die Abläufe fürs Teachen ändern sich nicht im 2-in-1-Modus. Der einzige Unterschied ist, dass die
andere Transportspur weiter produziert, während der Bediener das Teachen durchführt.
Die folgenden Dialogfenster können bearbeitet werden während gleichzeitig auf der anderen
Transportspur im 2-in-1-Modus produziert wird:
● Teachen von LP-Marken, Gehäuseformen und Marken für Zuführmodule. Das Teachen von
diesen Maschinenanforderungen können im folgenden neuen Dialogfenster ausgeführt werden.
Abbildung 4-5: Maschinenanforderungen teachen
Stationssoftware 709.1 / Versionsbeschreibung Ausgabe 05/2016 Edition
14
● Teachen von Bestückpositionen
Abbildung 4-6:Teachen von Bestückpositionen
● Teachen von Flächenmagazin (ähnlich wie Teachen von Gehäuseformen)
● Abholposition korrigieren
Abbildung 4-7: Abholposition korrigieren
Stationssoftware 709.1 / Versionsbeschreibung Ausgabe 05/2016 Edition
15
● Segmente nicht verwenden/aktivieren

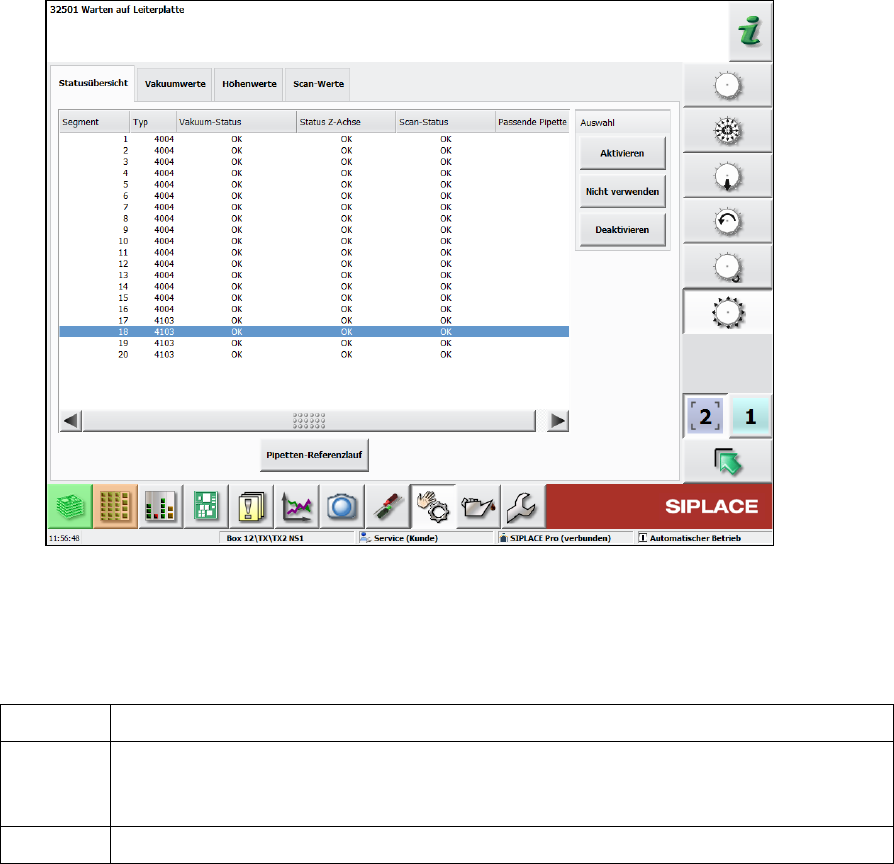

Abbildung 4-8: Segmente nicht verwenden/aktivieren
Meldeleuchten
Die grüne Meldeleuchte hat folgende Bedeutung im 2-in-1-Modus:
Aus Auftrag auf dieser Transportspur gestoppt.
Blinkt Auftrag ist für Produktion bereit (Transportspur freigegeben) oder eine manuelle
Funktion ist für die Transportspur / Portale aktiv, die mit diesem Auftrag verbunden
sind.
Ein Auftrag auf dieser Transportspur produziert aktiv.
Fehlerbehandlung im 2-in-1-Modus
Detaillierte Fehler führen nur zum Anhalten der betroffenen Transportspur. Die Transportspur wird
in folgenden Fällen angehalten:
– Markenfehler oder Marke muss geteacht werden
– Bauelement muss geteacht werden
– Bestückposition muss geteacht werden
– Überprüfung ob Bauelement bestückt wurde oder nicht
Viele der detaillierten Fehler können in der Fehlerleiste angesammelt werden ohne dass der
aktuelle Ablauf unterbrochen wird: Der Bediener kann den aktuellen Ablauf auf einer Transportspur
beenden (z.B. Teachen vom Benutzer angestoßen) während ein detaillierter Fehler für die andere
Transportspur noch aussteht. Alternativ könnte der Bediener den aktuellen Ablauf abbrechen, zu
dem detaillierten Fehler navigieren, den Fehler beheben, die Transportspur neu starten und den
gewünschten Ablauf wieder starten.
