SIPLACE Instrucciones de software SR.504.xx 8 Nuevas funciones en la versión 504.01
Edición 01/03 ES 8.15 OIS
99
8.15 OIS
La versión de software OIS 2.2 soporta la SIPLACE HF. 8
NOTA
La descripción detallada de la opción de software OIS 2.2 se encuentra en las instrucciones
"Getting Started with OIS, Software Version 2.2“ así como en la ayuda online de OIS 2.2. 8
8.16 Calibrado fino
Las funciones han sido ampliadas con respecto al software 502 con las siguientes prestaciones
para TWINHead: 8
– Colocación y medición de un sector de colocación TWINHead completo (24 componentes por
segmento)
– Colocación y medición de un sector de colocación de segmento TWINHead individual (48
componentes por segmento)
– Combinación de las configuraciones arriba descritas con cada cámara CO estacionaria
– Registro y cálculo de desviaciones específicas de segmento para el TWINHead
– Cámara de componentes utilizada IC CC02-05, cámara FC CC07-500
El calibrado fino se puede solicitar a través del menú Opciones --> Modo calibrado fino...: 8
8

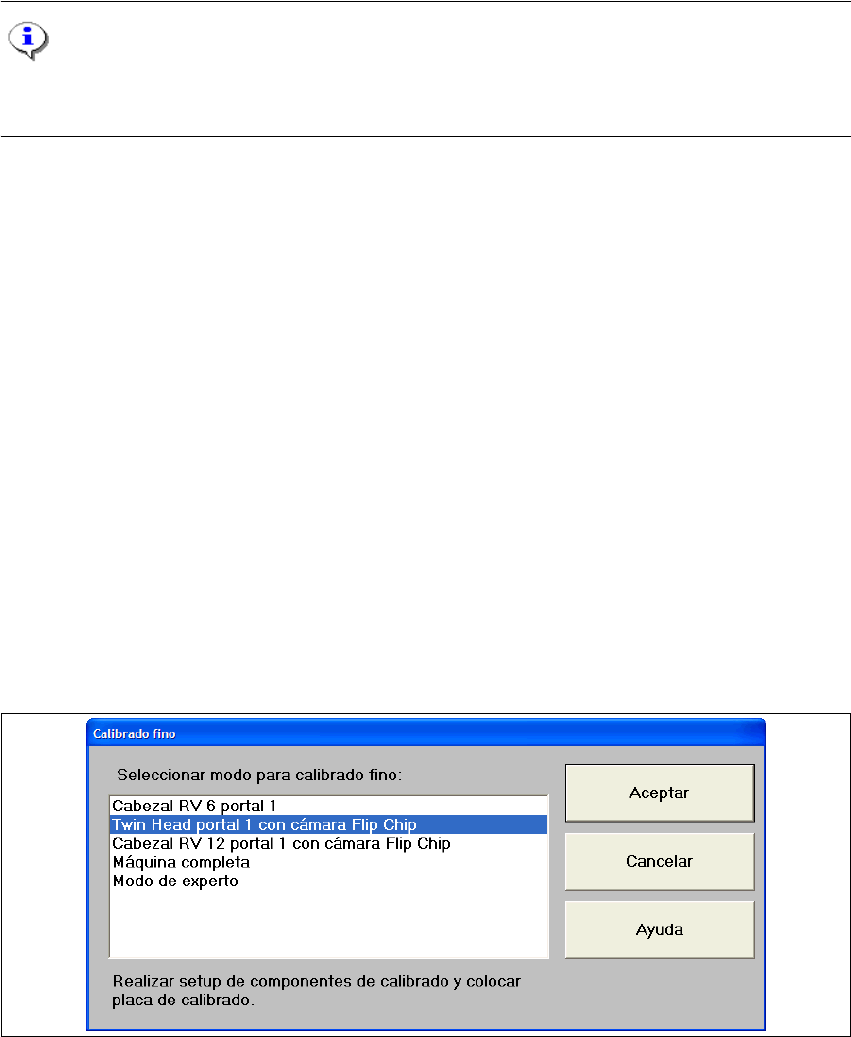

Fig. 8.16 - 1 Cuadro de diálogo "Calibrado fino"
8 Nuevas funciones en la versión 504.01 SIPLACE Instrucciones de software SR.504.xx
8.17 Opción FiFo por # de mesa Edición 01/03 ES
100
8.17 Opción FiFo por # de mesa
Si se ha configurado en la máquina un CBM, es posible realizar el recogimiento de éste con o sin
la estrategia de recogimiento FiFo (First in First out: los primeros componentes que han sido dis-
puestos en el CBM son también los primeros en colocarse). Esta opción se aplicaba hasta ahora
(versión de software 502) de forma global para la máquina.
El ajuste de la opción de la máquina tenía efecto en todos los CBM montados en la máquina. 8
A partir de la versión de software 504 es posible en la SIPLACE HF con CBM 2 activar esta opción
por separado para cada # de mesa. En las opciones de la máquina la opción FiFo se muestra
ahora en las zonas de procesamiento respectivas, dependiendo de si hay un CBM disponible o
no. 8
En el cuadro de diálogo Opciones de máquina se pueden indicar hasta 4 opciones (en SIPLACE
HF sólo # de mesa 2 y 4: 8
– CBM 1: estrategia de recogimiento de CO: FiFo
– CBM 2: estrategia de recogimiento de CO: FiFo
– CBM 3: estrategia de recogimiento de CO: FiFo
– CBM 4: estrategia de recogimiento de CO: FiFo
8

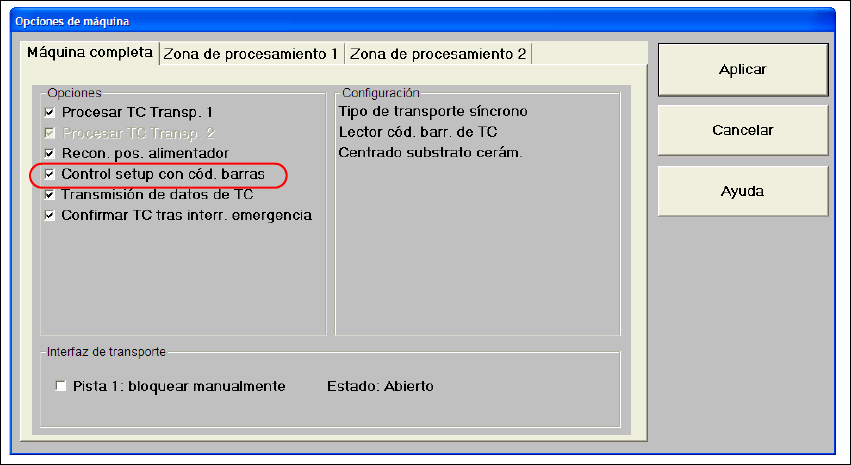

Fig. 8.17 - 1 Opciones de máquina-FiFo
Las opciones sólo se muestran si está instalado un CBM. 8
8
SIPLACE Instrucciones de software SR.504.xx 8 Nuevas funciones en la versión 504.01
Edición 01/03 ES 8.17 Opción FiFo por # de mesa
101
NOTA
También tras el apagado y encendido de la máquina se mantiene la opción seleccionada.
En caso de reinstalación del software, la opción FiFo queda desactivada. 8
En la ventana "SIPLACE - Cambiador de bandejas matricial" se visualiza la opción correspon-
diente en cada caso: 8
8

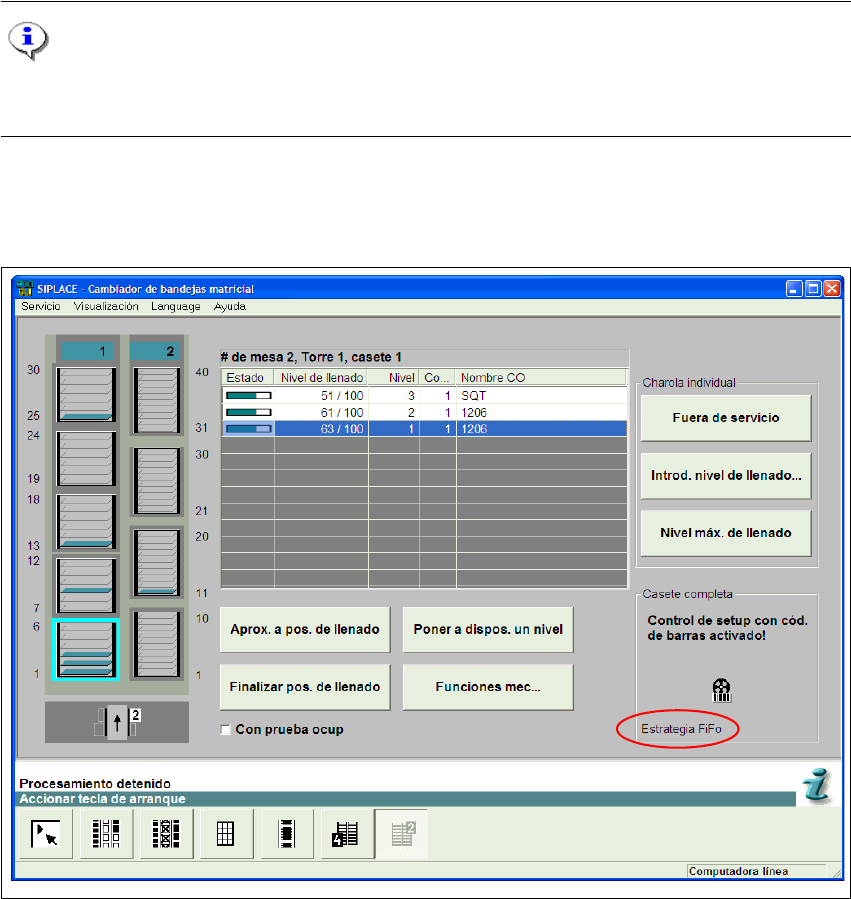

Fig. 8.17 - 2 Ventana "SIPLACE - Cambiador de bandejas matricial"
