SIPLACE Instrucciones de software SR.504.xx 3 Interfaz gráfica de usuario
Edición 01/03 ES 3.2 Componentes de la interfaz de usuario
23

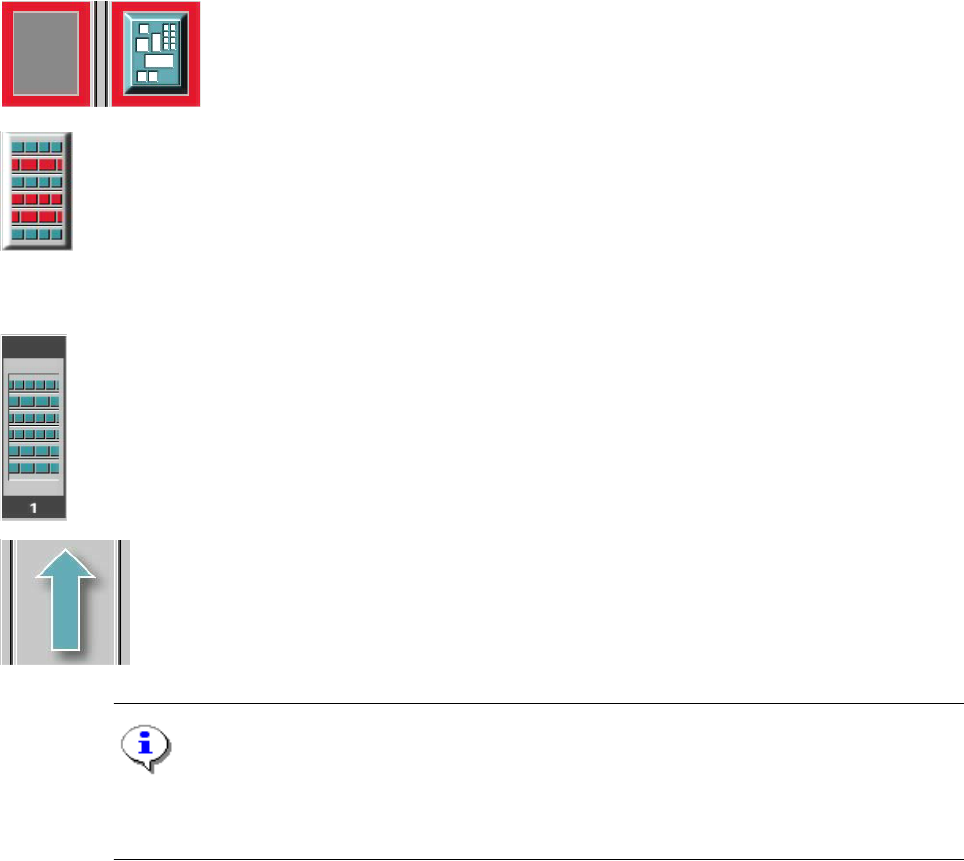

Significado de otros iconos o marcas 3
Si aparece un error de pista, un error de máquina o un error de transporte, el gráfico correspon-
diente se representa marcado en rojo (véanse los siguientes ejemplos). 3
Ejemplos:Si aparece un error en una zona de procesamiento, este área se representa
con un borde rojo.
El procesamiento de la tarjeta de circuitos depositada en este área puede
cancelarse haciendo clic en el icono TC.
Si aparece un error de transporte en un transporte, este transporte se representa
marcado con barras rojas a derecha e izquierda.
Si aparece un error de pista (p.ej. faltan componentes), diferentes partes del
gráfico que representa la ocupación de la mesa correspondiente se visualiza
en rojo. Adicionalmente, el gráfico se representa de forma plástica.
Si se hace clic en él, pueden ponerse de nuevo en servicio todas las pistas en esta
mesa con ayuda de las funciones correspondientes. 3
3
Error de máquina (Interruptor de emergencia) 3
3
3
Faltan componentes en mesa 3
3
3
3
3
3
Mesa llena 3
3
3
Transporte ajustado a "Transporte de paso" 3
NOTA
Esto significa que la función "Procesar TC" está desactivada en las opciones de máquina.
Las TC's se conducen sin procesamiento a lo largo de todo el transporte. 3
3 Interfaz gráfica de usuario SIPLACE Instrucciones de software SR.504.xx
3.2 Componentes de la interfaz de usuario Edición 01/03 ES
24
3
(verde) arranca la ayuda sensible al contexto para la visualización actual 3
3
(rojo) arranca el sistema de ayuda, que presenta las posibles causas del error actual
y soluciones. 3
3
Después de solucionar el error con éxito el error actual se borra. 3
3
Las opciones de máquina se han modificado. 3
3
Las opciones de software se han modificado. 3
3
Llenado de componentes protegido por código de barras. 3
3
El código de barras TC está activado. 3
3
La conexión con el sistema de programación está interrumpida. No pueden recibirse da-
tos. 3
3
La desactivación automática de aire comprimido está activada. 3
3
La desactivación automática de aire comprimido está inactiva. 3
3
Indicación de estado del control de nivel de llenado (opcional). 3
3
Indicación de estado para Seguimiento (opcional)
La descripción detallada de cada uno de los estados se encuentra en el "Manual de segui-
miento" y en la ayuda online. 3
3
SIPLACE Instrucciones de software SR.504.xx 3 Interfaz gráfica de usuario
Edición 01/03 ES 3.2 Componentes de la interfaz de usuario
25
3.2.2 Barra de herramientas de la visualización básica
3

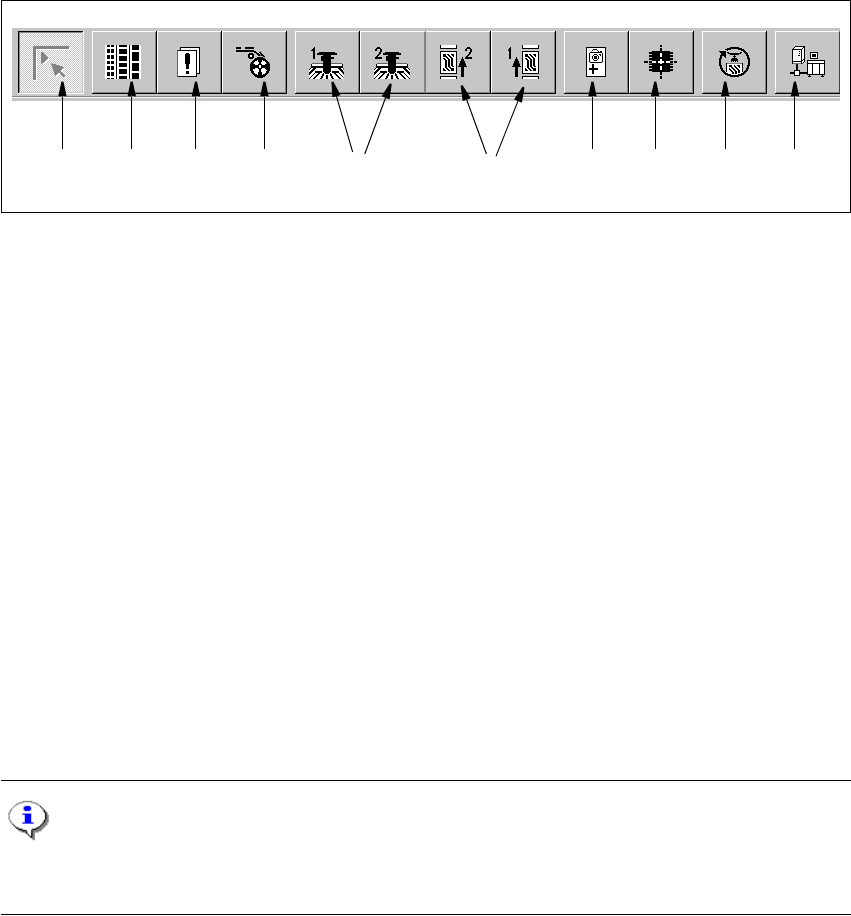

Fig. 3.2 - 4 Barra de herramientas de la visualización básica
3
Leyenda de la fig. 3.2 - 4
(1) Visualización básica
(2) Setup, Funciones de colocación
(3) Error, Funciones de colocación
(4) Alimentador, Funciones de colocación
(5) Portal 1 y 2, Funciones individuales
(6) Transporte 1 y 2, Funciones individuales
(7) Parámetros de fiducial, Funciones ópticas
(8) Probar componente, Funciones ópticas
(9) Arrancar el programa de prueba SITEST
(10) Interfaz GEM
3
NOTAS sobre pto. (6) y (10)
Las funciones individuales de transporte 2 sólo pueden demandarse si se ha configurado el trans-
porte doble. 3
Æ Haga clic en el icono deseado de la barra de herramientas.
La interfaz de usuario cambia a la visualización correspondiente.
El icono de la visualización activada en este momento está inactivo.
3
1 8 9 10765432
