4 Encender y apagar la línea SIPLACE SIPL ACE Instrucciones de software SR.504.xx 4.2 Desconectar línea SIPLACE Edición 01/03 ES 56 4.2 Desconect ar línea SIPLACE AT E N C I O N Antes de desconect ar la línea es impresci…
SIPLACE Instrucciones de software SR.504.xx 4 Encender y apagar la línea SIPLACE
Edición 01/03 ES 4.1 Encender línea SIPLACE
55
4

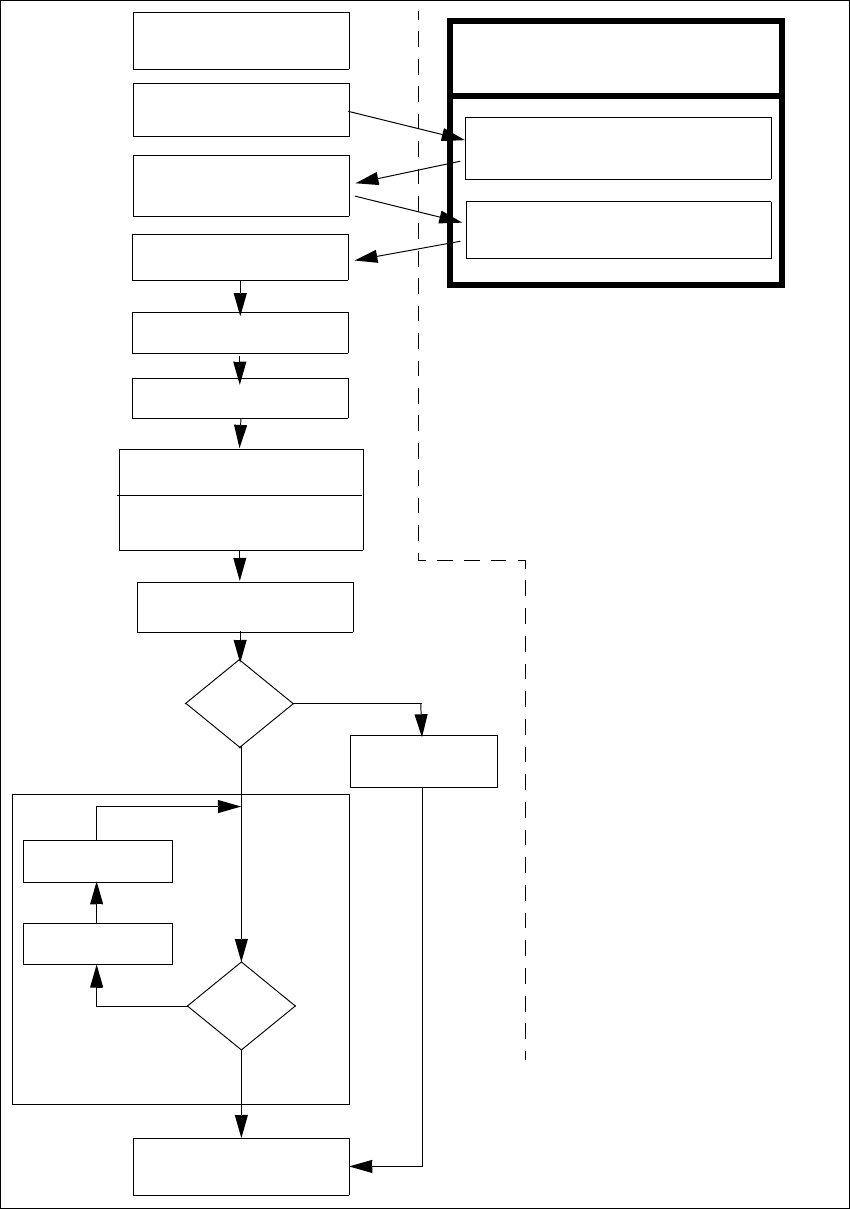

Fig. 4.1 - 3 Organigrama "Conectar línea SIPLACE“
Comprobación pipetas
Posible modificación
config. pipetas
Probar setup
Llenar pistas
no
Carga datos sect. coloc.
Fiduc.
o.k.?
Ajustes de la máquina
Asistente de descarga
Comprobación setup
(colocar mód. aliment.)
Encendido
Espera a TC
Introducir tarjeta circ.
Error pista
sí
Cancelar
colocación
no
TC a transp. de salida
sí
Computadora estación
Negrita:
Cursiva:
A ejecutar por
el operador
Ejecutado o anunciado
por la estación
Confirmación del cambio de
setup en Asistente de descarga
Computadora sist. de programación
tareas
Espera a referencia
Pulsar tecla de arranque
4 Encender y apagar la línea SIPLACE SIPLACE Instrucciones de software SR.504.xx
4.2 Desconectar línea SIPLACE Edición 01/03 ES
56
4.2 Desconectar línea SIPLACE
ATENCION
Antes de desconectar la línea es imprescindible tener en cuenta lo siguiente:
– Deben haber finalizado todos los procesos de colocación en las estaciones.
– Los ejes z de todos los cabezales de colocación deben encontrarse en su posición final superior.
– No debe encontrarse ningún componente en ningún cabezal de colocación.
– Todos los portales se han llevado a la posición de espera.
– Las computadoras de estación se han desconectado correctamente.
Æ Haga clic en Sí. El cuadro de diálogo se cierra y el sistema operativo se apaga. El proceso
dura aproximadamente 1 minuto. Después aparece la siguiente indicación:
Æ Desconecte el USV.
4.2.1 Desconectar SIPLACE Pro (Windows)
Æ Vaya en la barra de menús de SIPLACE Pro a Elemento --> Salir.
Æ Cierre todos los demás programas en la computadora.
Æ Vaya bajo el menú Inicio de Windows a Apagar el sistema.
4.2.2 Desconectar estaciones
Proceda como sigue para desconectar la estación: 4
Æ Finalice todos los procesos de colocación.
Æ Compruebe si los ejes z de todos los cabezales de colocación se encuentran en su posición
final superior.
Æ Compruebe si aún se encuentran componentes en los cabezales de colocación y, si es así,
retírelos.
Æ Lleve en su caso todos los portales con ayuda de las funciones de portal correspondientes
(véanse las instrucciones de manejo de la máquina correspondiente) a la posición de espera.
NOTA
Normalmente todos los portales se llevan automáticamente a la posición de espera. 4
Æ Cierre el software de la computadora de la estación con el menú Servicio --> Apagar la com-
putadora...
Æ Desconecte ahora la estación con el interruptor principal.
SIPLACE Instrucciones de software SR.504.xx 5 Información de errores
Edición 01/03 ES 5.1 Generalidades
57
5 Información de errores
5.1 Generalidades
Si se presentan errores mientras se está trabajando en la estación de colocación, puede solici-
tarse para cada error la información sobre la posible causa del error y las soluciones.
Para ello haciendo clic en el botón se arranca el sistema de ayuda de la computadora de
estación. 5
– La información se refiere siempre al error visualizado en ese momento, por el que se ha ini-
ciado la ayuda.
– Puede buscarse información de otro error a través del índice del sistema de ayuda indicando
el número de error y después puede visualizarse esta información.
5.2 Solicitar información de error
Si se presenta un error mientras se está trabajando, el mensaje de error correspondiente se vi-
sualiza en rojo en el campo de estado de la interfaz de usuario. En la visualización Error está
activado el botón de Información de error (véase fig. 5.2 - 1). 5
Mediante el botón puede confirmarse el error tras ser procesado. 5
