SIPLACE Instrucciones de software SR.504.xx 4 Encender y apagar la línea SIPLACE Edición 01/03 ES 4.1 Encender línea SIPLACE 53 4.1.3 Iniciar est ación / Arrancar interfaz de usuario del programa SR A TENCION No inicie l…
4 Encender y apagar la línea SIPLACE SIPLACE Instrucciones de software SR.504.xx
4.1 Encender línea SIPLACE Edición 01/03 ES
52
4.1.2 Lo que debería tener en cuenta antes de iniciar las estaciones
ATENCION
Antes de iniciar las estaciones, ejecute los pasos de trabajo descritos a continuación. 4
Æ Compruebe si las estaciones están conectadas a la toma de corriente y de aire comprimido.
Æ Lleve a cabo un examen visual de las estaciones. Preste especial atención a que no haya nin-
gún obstáculo en la zona de transporte de los portales.
Æ Asegúrese de que los ejes z de todos los cabezales se encuentran en su posición final supe-
rior.
Æ Cierre las tapas del alimentador y las cubiertas protectoras.
Æ Asegúrese de que no hay ningún disquete en la unidad de disquetes de la computadora de
estación.
SIPLACE Instrucciones de software SR.504.xx 4 Encender y apagar la línea SIPLACE
Edición 01/03 ES 4.1 Encender línea SIPLACE
53
4.1.3 Iniciar estación / Arrancar interfaz de usuario del programa SR
ATENCION
No inicie la estación hasta que se visualice el "Desktop" en el monitor de la computadora de
SIPLACE Pro. De lo contrario pueden presentarse problemas de comunicación. 4
Æ Encienda la estación con el interruptor principal y compruebe tras la conexión si los manóme-
tros muestran la presión de operación necesaria.
El software de la computadora de estación se inicializa. Si la computadora de SIPLACE Pro
está conectada y la comunicación no tiene problemas aparece la visualización básica de la
interfaz de usuario SR para el nivel de operación "Operador" (véase fig. 4.1 - 2).
4

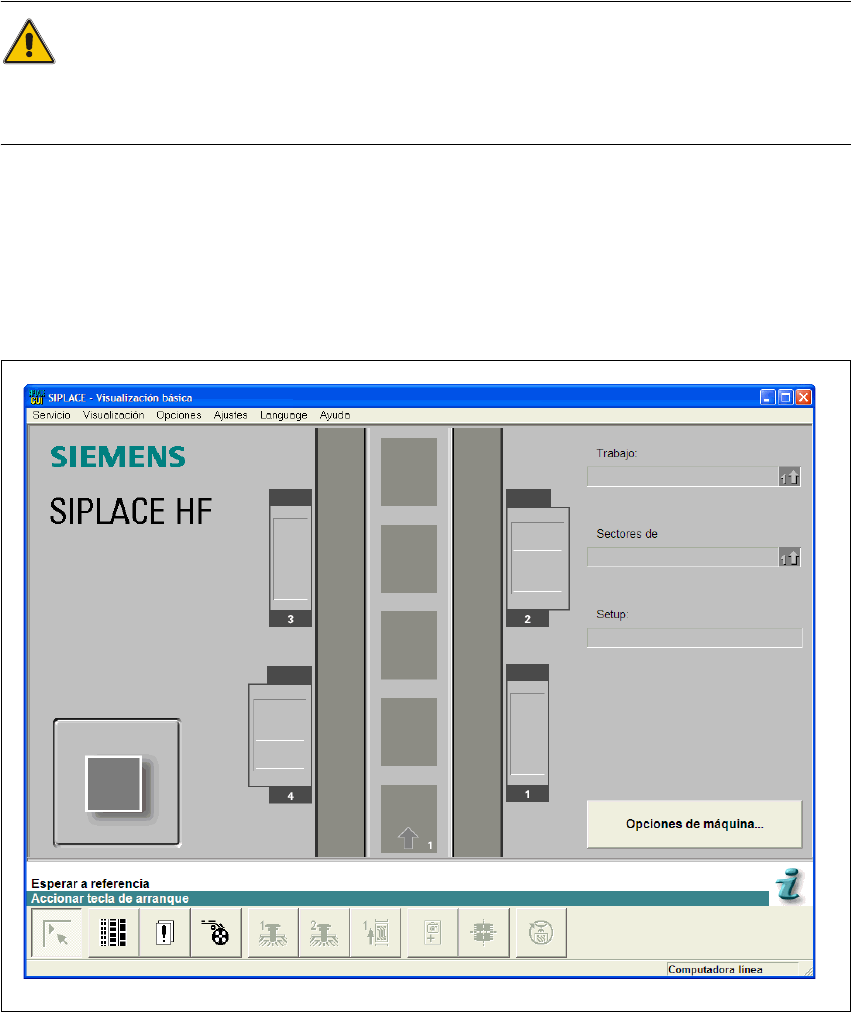

Fig. 4.1 - 2 Visualización básica después de cargar el software SR
4 Encender y apagar la línea SIPLACE SIPLACE Instrucciones de software SR.504.xx
4.1 Encender línea SIPLACE Edición 01/03 ES
54
NOTA
En la línea "estado" del campo de estado se indica el estado actual de la estación y en la línea
"Acción:" se indica la acción que debe ejecutarse (véase fig. 4.1 - 2). 4
Æ Si se presenta la solicitud "Accionar tecla de arranque" pulse una de las teclas de arranque.
(Las teclas de arranque se encuentran en el lado de entrada, en el lado de salida y en los pa-
neles de mando del lado izquierdo y derecho de la estación.)
Se ejecuta una carrera de referencia con todos los ejes. Una vez finalizada la carrera de refe-
rencia la estación está lista para el servicio.
El icono se visualiza en el área de trabajo de la interfaz de usuario.
4
4
4.1.4 Organigrama "Conectar línea SIPLACE"
El siguiente organigrama muestra las acciones que se ejecutan durante el encendido y el inicio
de la línea SIPLACE. 4
