SIPLACE Instrucciones de software SR. 504.xx 3 Interfaz gráfica de usuario Edición 01/03 ES 3.3 Visualizaciones y menús de la interfaz de usuario 37 Æ Haga clic en las casillas de verific ación de la s opciones de máquin…
3 Interfaz gráfica de usuario SIPLACE Instrucciones de software SR.504.xx
3.3 Visualizaciones y menús de la interfaz de usuario Edición 01/03 ES
36
3.3.2.3 Menú "Opciones"
El menú "Opciones" sólo está disponible en la visualización básica. Este menú contiene todas las
funciones adicionales. 3
Æ Haga clic en el registro de menú deseado y realice el ajuste, selección, etc. necesarios en las
ventanas o cuadros de diálogo correspondientes.
Opciones de máquina... 3
Según el nivel de operación esta función le permite informarse de la configuración de la estación
("Operador") o activar o desactivar las opciones de máquina visualizadas ("Técnico de línea",
"Técnico de servicio"). 3
Æ Haga clic en la opción de menú Opciones de máquina... (o en el botón correspondiente del
área de trabajo de la visualización básica). Se abre la siguiente ventana.
3

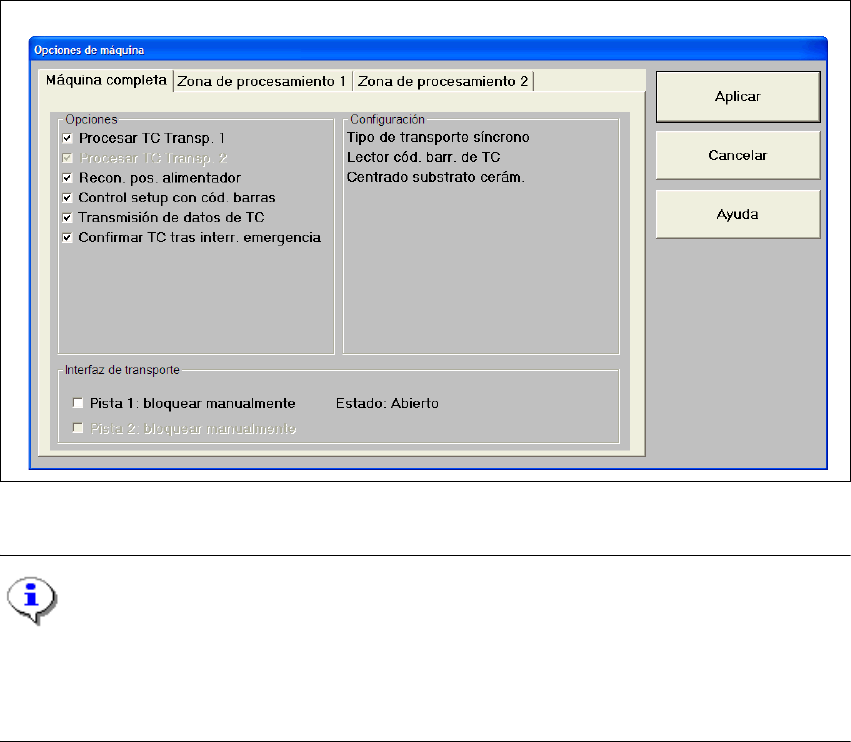

Fig. 3.3 - 4 Ventana "Opciones de máquina - máquina completa" (ejemplo HF)
NOTA
Sólo se visualizan opciones de máquina configuradas en la estación actual.
Este cuadro de diálogo puede contener diferentes datos y casillas de verificación dependiendo
de la máquina SIPLACE de que se trate. 3
SIPLACE Instrucciones de software SR.504.xx 3 Interfaz gráfica de usuario
Edición 01/03 ES 3.3 Visualizaciones y menús de la interfaz de usuario
37
Æ Haga clic en las casillas de verificación de las opciones de máquina deseadas para activarlas
o desactivarlas.
NOTA
En el nivel de operación "Operador" sólo pueden activarse o desactivarse las opciones para la
interfaz de transporte. 3
Æ Si desea activar o desactivar opciones de un zona de procesamiento o desea examinar su
configuración, haga clic en la ficha Zona de procesamiento 1 o Zona de procesamiento 2 para
el área deseada.
La visualización cambia a la zona de procesamiento seleccionada (véase el siguiente ejemplo
para ZP1).
3
Fig. 3.3 - 5 Ventana "Opciones de máquina - Zona de procesamiento 1" (ejemplo HF)
Æ Active/desactive las casillas de verificación para las opciones de máquina deseadas.
Æ Haga clic en Aplicar para guardar los ajustes.
3 Interfaz gráfica de usuario SIPLACE Instrucciones de software SR.504.xx
3.3 Visualizaciones y menús de la interfaz de usuario Edición 01/03 ES
38
Nivel de operación... 3
Algunas funciones de la interfaz de usuario pueden protegerse contra un manejo indebido ajus-
tando el nivel de operación y asignando adicionalmente una contraseña (clave de identificación).
Las funciones a las que no puede accederse en un nivel de operación determinado no pueden
ejecutarse, ya que los botones, botones de selección o comandos de menú correspondientes es-
tán desactivados o no se visualizan. 3
Pueden seleccionarse los niveles de operación "Operador", "Técnico de línea" y "Técnico de ser-
vicio". Pueden asignarse contraseñas para los niveles de operación "Técnico de línea" y "Técnico
de servicio". 3
Æ Haga clic en la opción de menú Nivel de operación....
Se abre el cuadro de selección "Nivel de operación".
3
Fig. 3.3 - 6 Ventana "Nivel de operación"
Æ Active el botón de selección para el nivel de operación deseado.
Æ Haga clic en el botón Cambiar contraseña situado junto al nivel de operación correspondiente,
si desea asignar una contraseña o modificar una contraseña existente.
Se abre el cuadro de diálogo para introducir la contraseña.
