3.2.1 Iconos del área de trabajo o del área de visualización
En la visualización básica se señalizan en el área de visualización determinados estados de ser-
vicio (procesamiento, error, etc.) del gráfico correspondiente con ayuda de diferentes iconos o
mediante marcas de color. 3
Significado de los iconos para los diferentes estados de servicio 3
Iniciar la máquina y carrera de referencia 3
Si se visualiza este icono, la mayoría de las funciones de la máquina no están operativas.
El software se carga. A continuación se visualiza en el campo de estado el estado "Esperar a ca-
rrera de referencia" y la acción "Pulsar tecla de arranque". 3
Æ Pulse la tecla de arranque. Se ejecuta la carrera de referencia.
Tras la carrera de referencia la máquina está lista para la colocación y se visualiza el siguiente
icono.
3
Detener proceso 3
La máquina se encuentra en funcionamiento, es decir, está lista para la operación. 3
Pulsando el botón: La máquina se para. 3
Æ El icono cambia al siguiente icono representado. Este icono se visualiza hasta que las TC´s
actuales terminen de colocarse y se transporten al transportador intermedio o al transportador
de salida, es decir, hasta que los transportadores de procesamiento queden vacíos.
3
Tras "Detener proceso" durante el vaciado de los transp. de procesamiento 3
La máquina sigue colocando, pero se ha activado la parada. 3
Las tarjetas de circuitos del transportador de procesamiento 1 y 2 o del transportador intermedio
terminan de colocarse y son conducidas al transportador intermedio o al transportador de salida.
A continuación se para la máquina. 3
Pulsando el botón: La máquina continúa el procesamiento sin interrupción. 3
(Una pequeña flecha amarilla rodea continuamente el triángulo del icono.)
Tras el vaciado de las áreas de procesamiento se visualiza el siguiente icono. 3
3 Interfaz gráfica de usuario SIPLACE Instrucciones de software SR.504.xx
3.2 Componentes de la interfaz de usuario Edición 01/03 ES
20
3
Continuar proceso 3
La máquina está parada. 3
Pulsando el botón: La máquina sigue colocando. 3
Este icono se visualiza tras "Detener proceso" o tras una parada de la máquina.
(Los triángulos del icono se mueven continuamente de izquierda a derecha.)
El proceso interrumpido puede continuarse tras solucionar el error. 3
3
Æ Haga clic en el icono .
El proceso se continúa.
Tarjeta de circuitos en procesamiento 3
El sistema asume y procesa la tarjeta de circuitos. El icono TC se visualiza en color azul verdoso.3
3
Barra de progreso: 3
En la visualización básica se muestra para cada tarjeta de circuitos que se está colocando en una
zona de procesamiento en qué medida avanza el proceso de colocación. La indicación se refiere
únicamente a la zona de procesamiento en cuestión, no a la colocación completa de la tarjeta de
circuitos. 3
Proceso de tarjeta de circuitos detenido 3
Si el proceso se ha interrumpido con "Detener proceso" o por un paro de la máquina tras
un error o al pulsar la tecla de parada, el icono TC se visualiza como botón en color azul verdoso.
3
El proceso puede continuarse haciendo clic en el icono . 3
NOTA
A continuación se describe el procedimiento para interrumpir el proceso. 3
SIPLACE Instrucciones de software SR.504.xx 3 Interfaz gráfica de usuario
Edición 01/03 ES 3.2 Componentes de la interfaz de usuario
21
Interrumpir el proceso 3
3
Æ Haga clic en el icono TC correspondiente .
Si la tarjeta de circuitos se encuentra en el transportador de procesamiento, se abre el si-
guiente cuadro de diálogo.
3

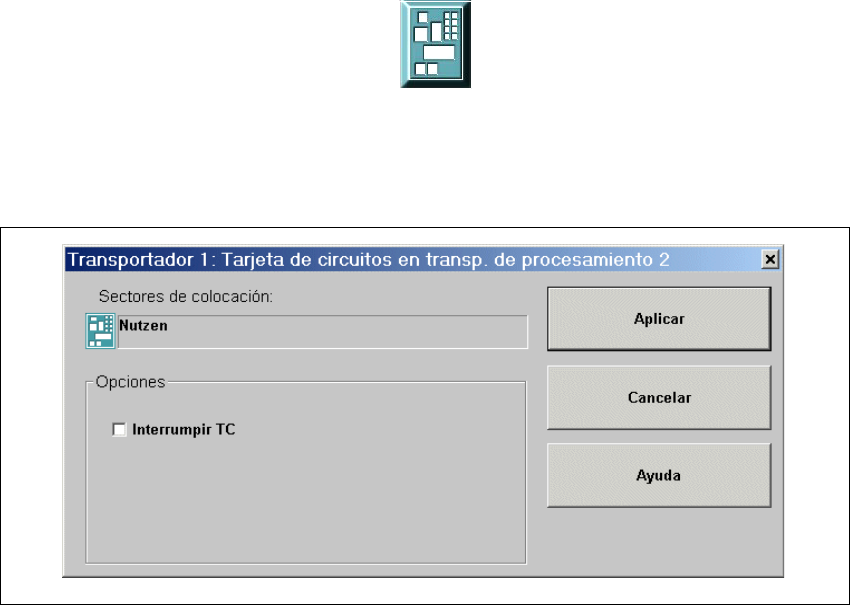

Fig. 3.2 - 2 Ventana "Transportador 1: Tarjeta de circuitos en transp. de procesamiento 2"
Æ Active la casilla de verificación "Interrumpir TC".
Æ Haga clic en el botón Aplicar.
El procesamiento de la tarjeta de circuitos se interrumpe.
La tarjeta de circuitos que no ha terminado de colocarse se transporta al transportador de sa-
lida y se solicita al operador que la retire manualmente.
