SIPLACE Instrucciones de software SR.504.xx 2 Introducción y conceptos básicos
Edición 01/03 ES 2.1 Abreviaturas
13
2 Introducción y conceptos básicos
En este capítulo se describen las abreviaturas utilizadas, los elementos de visualización de una
máquina SIPLACE y los componentes de sistema de una línea SIPLACE. 2
2.1 Abreviaturas
2
2
Abreviatura Significado
BB/ZP Zona de procesamiento
CO Componente
TC Tarjeta de circuitos
LR/OL Computadora de línea
MC Controlador de máquina
CBM Cambiador de bandejas matricial
SR Computadora de estación
USV Suministro de corriente sin interrupción
TSS Technical Solution System
Tab. 2.1 - 1 Abreviaturas utilizadas
2 Introducción y conceptos básicos SIPLACE Instrucciones de software SR.504.xx
2.2 Esquema Edición 01/03 ES
14
2.2 Esquema
2.2.1 Esquema de la SIPLACE HF
2
Fig. 2.2 - 1 Figura de esquema de la máquina (ejemplo HF)
Leyenda de la fig. 2.2 - 1
(1) Monitor (a ambos lados)
(2) Teclado abatible (a ambos lados)
(3) # de mesa 1
(4) # de mesa 2
(5) # de mesa 3
(6) # de mesa 4
2
1
1
2
4
3
5
6
SIPLACE Instrucciones de software SR.504.xx 2 Introducción y conceptos básicos
Edición 01/03 ES 2.2 Esquema
15
Una estación puede ser un componente de una línea o el único componente de una línea. 2
Cada estación está provista de una "computadora de estación". La computadora de estación se
encuentra en el lado del área de entrada detrás de una puerta en el montante de máquina. 2
En ambos lados de la estación se ha montado un monitor con pantalla táctil y un teclado extraíble
con trackball integrado (véase fig. 2.2 - 1). 2
NOTA
La interfaz del software SR puede manejarse a través del teclado y el trackball o a través de la
pantalla táctil. 2
2.2.2 Esquema de los componentes de sistema de una línea SIPLACE
2

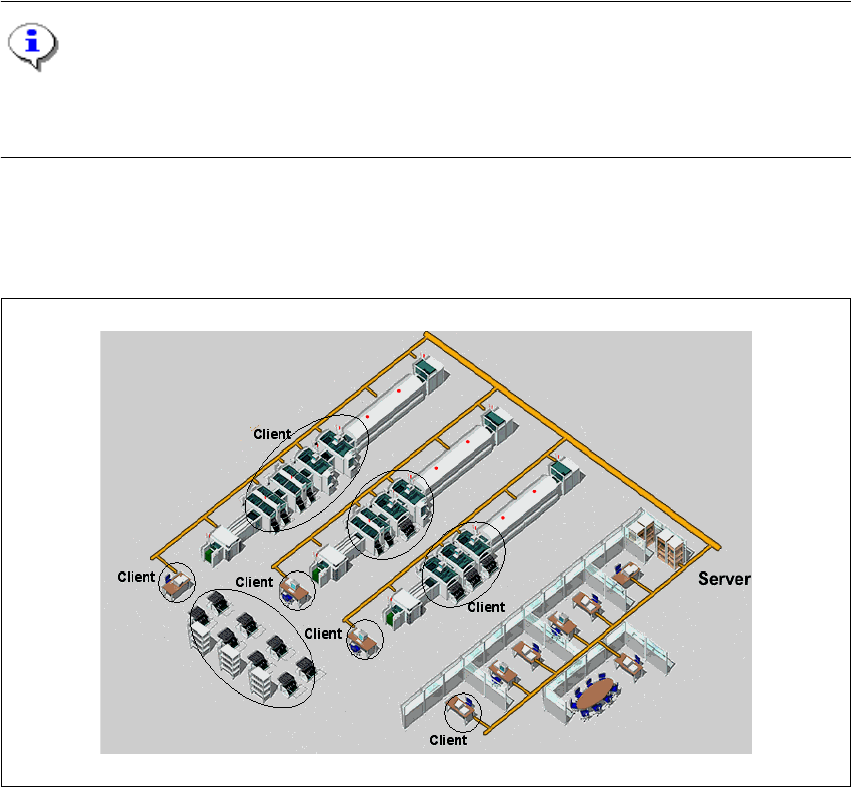

Fig. 2.2 - 2 Principio Red de una línea SIPLACE (ejemplo)
Las diferentes estaciones obtienen sus datos de colocación de una computadora principal
(SIPLACE Pro). 2
El mando del pedido de la computadora principal envía los datos de colocación a las diferentes
estaciones. 2
