3 Interfaz gráfica de usuario SIPLACE Instrucciones de software SR.504.xx
3.3 Visualizaciones y menús de la interfaz de usuario Edición 01/03 ES
40
Modo de arranque... 3
El modo de arranque determina cómo se abastece a la estación de los datos de colocación ne-
cesarios. 3
Æ Haga clic en la opción de menú Modo de arranque....
Se abre el cuadro de selección "Modo de arranque".
3
Fig. 3.3 - 9 Ventana "Modo de arranque"
Modos de arranque: 3
Por comp. est. (sólo sirve para fines de prueba)
En este modo de arranque pueden cargarse sectores de colocación (programa de colocación) de
la computadora de la estación para fines de prueba y de servicio con ayuda de la opción de menú
"Nuevo sector de coloc...".
Los datos necesarios deben encontrarse en el disco duro de la computadora de la estación. La
máquina funciona sin una computadora principal (sistema de programación). 3
SIPLACE Pro
Establece una conexión con el sistema de programación SIPLACE Pro. 3
Æ Active el botón de selección para el modo de arranque deseado.
Æ Asuma el ajuste realizado con Aceptar.
SIPLACE Instrucciones de software SR.504.xx 3 Interfaz gráfica de usuario
Edición 01/03 ES 3.3 Visualizaciones y menús de la interfaz de usuario
41
Nuevo sector de coloc.... 3
En el modo de arranque "Por computadora de estación" los datos de un sector de colocación
seleccionado pueden cargarse del disco duro de la computadora de la estación.
Æ Haga clic en la opción de menú Nuevo sector de coloc.... En caso de Transporte simple
aparece la siguiente ventana:
3

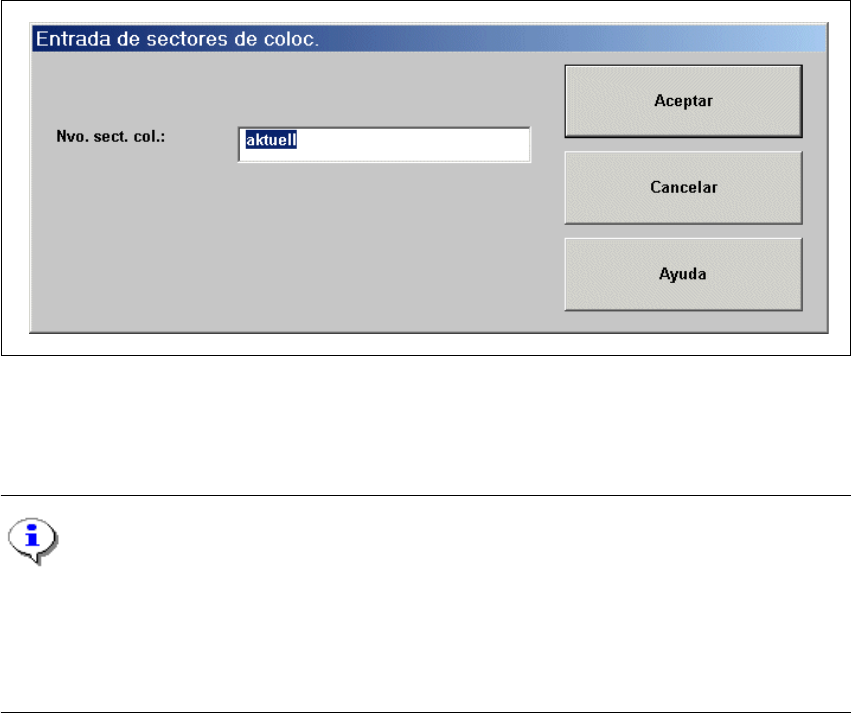

Fig. 3.3 - 10 Ventana "Entrada de sectores de coloc." en caso de transporte simple
Æ Introduzca en el cuadro de entrada visualizado ahora el nombre del sector de colocación de-
seado y confirme la entrada con Aceptar. Se cargan los datos del sector de colocación.
NOTA
Los datos del último sector de colocación fijado con éxito por SIPLACE Pro, incl. los
datos de fiducial y de empaquetado, se guardan en el disco duro de la computadora de la estación
bajo el nombre de sector de colocación "AKTUELL" y pueden cargarse introduciendo este nom-
bre. 3
3 Interfaz gráfica de usuario SIPLACE Instrucciones de software SR.504.xx
3.3 Visualizaciones y menús de la interfaz de usuario Edición 01/03 ES
42
Æ En caso de Transporte doble aparece la siguiente ventana:
3

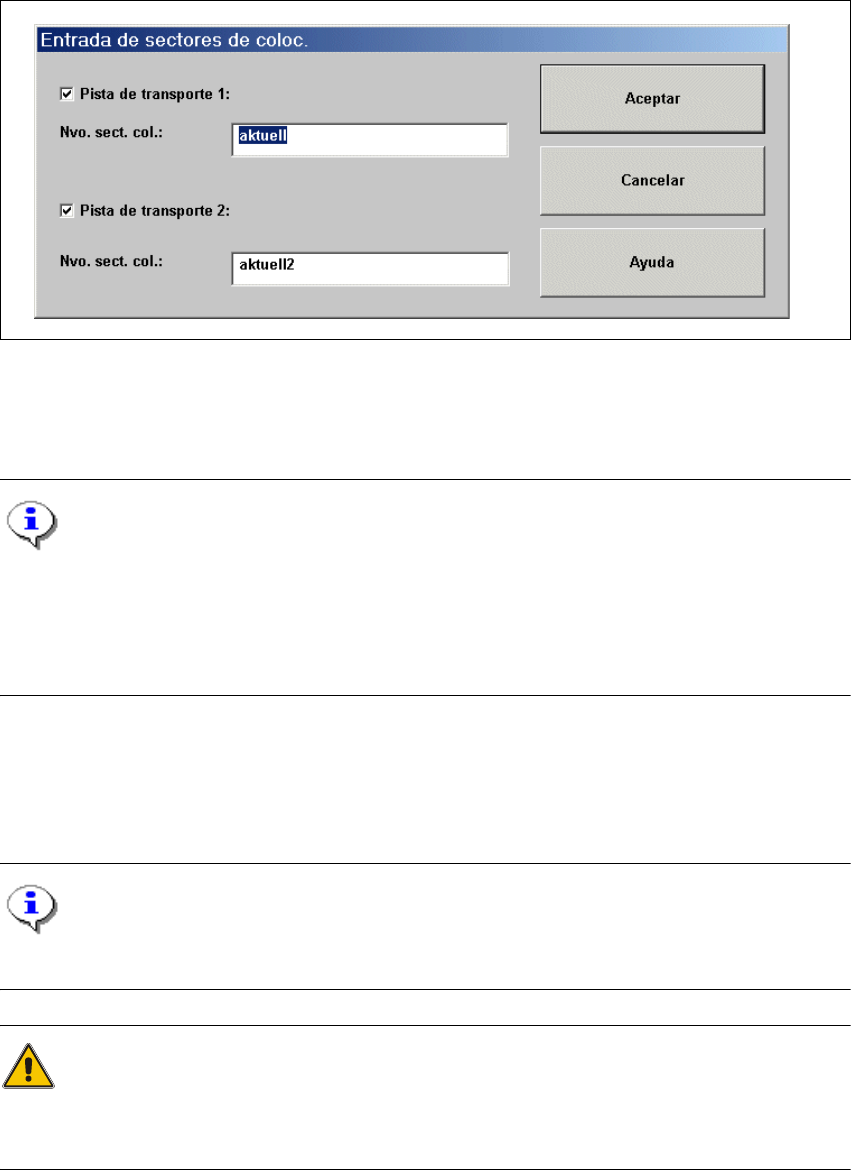

Fig. 3.3 - 11 Ventana "Entrada de sectores de coloc." en caso de transporte doble
Æ Introduzca en el cuadro de entrada visualizado ahora el nombre del sector de colocación de-
seado y confirme la entrada con Aceptar. Se cargan los datos del sector de colocación.
NOTA
Los datos del último sector de colocación fijado con éxito por SIPLACE Pro, incl. los
datos de fiducial y de empaquetado, se guardan en el disco duro de la computadora de la estación
bajo el nombre de sector de colocación "AKTUELL" y pueden cargarse introduciendo este nom-
bre. 3
Opciones de software 3
Con ayuda de esta opción de menú pueden activarse los comandos de prueba (funciones de
prueba) para verificar diferentes componentes de la máquina. 3
NOTA
Sólo puede accederse a esta opción de menú en el nivel de operación "Técnico de servicio". 3
ATENCIÓN
El ajuste y ejecución de los comandos de prueba sólo pueden ser realizados por técnicos de ser-
vicio. 3
