8 Nuevas funciones en la versión 504.01 SIPLACE Instrucciones de software SR.504.xx 8.9 Marcha lenta de los ejes principales y de la estrella con la cubierta cerrada Edición 01/03 ES 94 8.9 Marcha lent a de los ejes prin…
SIPLACE Instrucciones de software SR.504.xx 8 Nuevas funciones en la versión 504.01
Edición 01/03 ES 8.8 GEM 504
93
8.7.1 Trama
Se han realizado las siguientes adaptaciones para la versión de software 504: 8
– Adaptaciones al transporte modular de la SIPLACE HF: Inserción automática de la placa de
trama.
– Placa de trama de vidrio: La nueva placa de trama se puede utilizar tanto para el transporte
simple como también (mediante la colocación con giro de 90°) para el transporte doble en la
HF. Las placas de trama disponibles hasta ahora siguen siendo compatibles.
– Selección de la cámara correspondiente: Si hay una cámara FC y una cámara IC, el servicio
de calibrado decide de forma autónoma qué cámara debe utilizarse para el proceso de trama.
Si están disponibles ambas cámaras, se utiliza la cámara FC.
– Protocolización: Procedimiento exhaustivo de protocolización.
– Referencia a la cavidad de colocación: El primer punto de trama se refiere ahora de forma re-
lativa a la cavidad de colocación. De este modo, queda excluida la posibilidad de "no localiza-
ción“ de la primera posición de trama.
NOTA
La descripción detallada de las funciones de trama se encuentra en las "Instrucciones de software
SITEST 504“. 8
8.8 GEM 504
Todas las modificaciones del software GEM 504 con respecto a la versión GEM 503 han sido rea-
lizadas para la integración del nuevo Twin Head y la conversión a µm. 8
8 Nuevas funciones en la versión 504.01 SIPLACE Instrucciones de software SR.504.xx
8.9 Marcha lenta de los ejes principales y de la estrella con la cubierta cerrada Edición 01/03 ES
94
8.9 Marcha lenta de los ejes principales y de la estrella
con la cubierta cerrada
Puesto que en la SIPLACE HF ya no se dispone del interruptor de llave, existe una nueva opción
de software que ofrece una función similar a la de interruptor de llave. 8
Esta función se solicita a través de Opciones -->Opciones de marcha... --> casilla de verifica-
ción Modo de seguridad (velocidad reducida). 8
Si la casilla de verificación está activada, los ejes de portal y estrella se desplazan despacio
(aprox. 10 % de la velocidad máxima). La marcha lenta está activada. 8
Si la casilla de verificación está desactivada, todos los ejes se desplazan a la máxima velocidad
posible. La marcha lenta está desactivada. 8
8

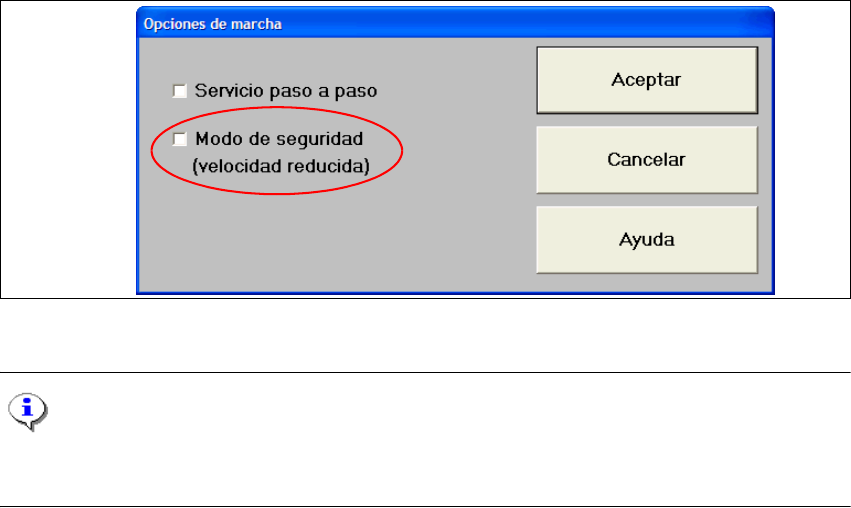

Fig. 8.9 - 1 Opciones de marcha
NOTA
La opción "Modo de seguridad (velocidad reducida)" sólo se ofrece en los niveles de operación
"Técnico de línea" y "Técnico de servicio". 8
SIPLACE Instrucciones de software SR.504.xx 8 Nuevas funciones en la versión 504.01
Edición 01/03 ES 8.10 Interrupción de emergencia sin control de TC
95
8.9.1 Funciones/restricciones con la cubierta abierta y la opción "Modo de segu-
ridad"
– son posibles mediciones de vacío y aire de soplado para cabezal revólver y Twin-Head
– es posible confirmar pipetas, cargadores y posiciones para cabezal RV y Twin-Head
– es posible la activación del bloqueo (abierto/cerrado) en el cambiador de pipetas RV
– están bloqueadas todas las funciones con los ejes principales
– están bloqueadas todas las funciones de eje en el cabezal revólver, como p.ej. avance de la
estrella, girar Dp, etc.
– están bloqueadas todas las funciones de eje en el Twin-Head, tales como referencia de seg-
mento/cabezal y girar Dp
8.10 Interrupción de emergencia sin control de TC
Al producirse una parada de emergencia durante la colocación (interruptor de emergencia, caída
de aire comprimido, cubierta abierta), era necesario hasta ahora controlar la TC en el transporta-
dor de salida y continuar. 8
A partir de la versión de software 504 puede desactivarse este comportamiento en las opciones
de la máquina (a partir del nivel de operación Técnico de línea). Al producirse la parada de emer-
gencia, ésto se muestra en un cuadro de diálogo que se abre. 8
8

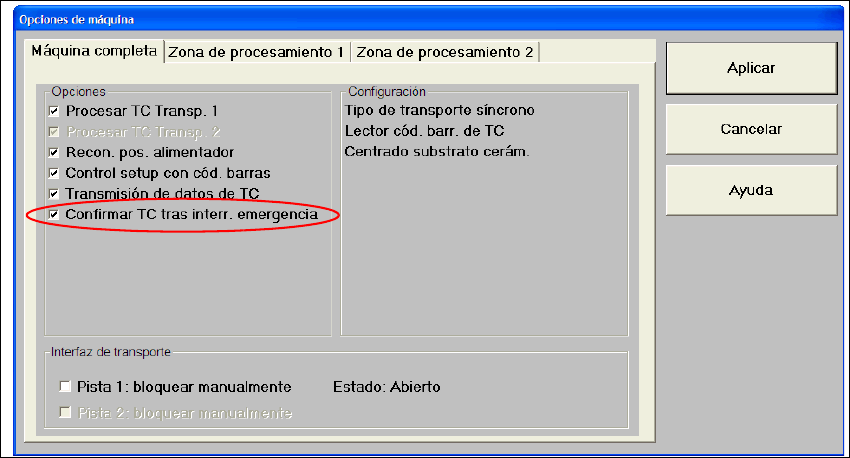

Fig. 8.10 - 1 Opciones de máquina
