SIPLACE Instrucciones de software SR.504.xx
7.7 Opción "Tarjeta de circuitos larga" Edición 01/03 ES
84
7.7 Opción "Tarjeta de circuitos larga"
7.7.1 Finalidad
La opción "Tarjeta de circuitos larga" permite procesar tarjetas de circuitos de longitud superior a
la habitual (hasta 610mm). Este ajuste debe activarse a través del sistema de programación
SIPLACE Pro en el cuadro de diálogo "Propiedades opciones de setup". 7
7.7.2 Descripción
NOTA
En la "Ayuda online para SIPLACE Pro" y en las instrucciones de manejo de la máquina corres-
pondiente se encuentra la descripción detallada de esta opción. 7
7
7
SIPLACE Instrucciones de software SR.504.xx 8 Nuevas funciones en la versión 504.01
Edición 01/03 ES 8.1 SIPLACE Twin Head
85
8 Nuevas funciones en la versión
504.01
8.1 SIPLACE Twin Head
El Twin Head es el sucesor del cabezal IC en las máquinas SIPLACE F. Se incorpora por primera
vez en la SIPLACE HF a partir de la versión de software 504.01. 8
8
Las funciones de Twin Head, los valores de aire comprimido de Twin Head y la configuración de
cambiador de pipetas de Twin Head pueden consultarse a través de la ventana
"Portal 1" o "Portal 2" . 8
8

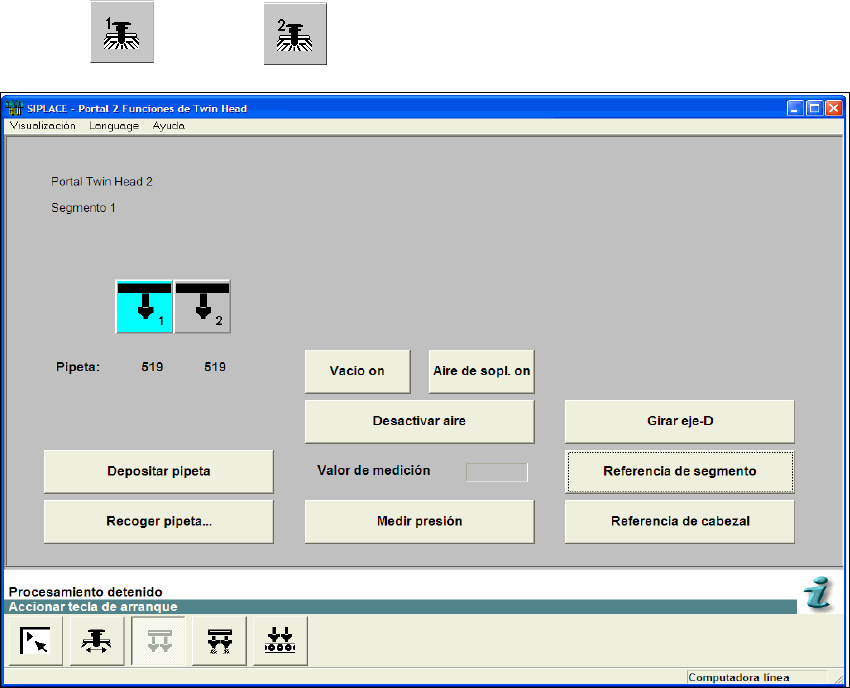

Fig. 8.1 - 1 Ventana "Funciones de TwinHead Portal 2"
8 Nuevas funciones en la versión 504.01 SIPLACE Instrucciones de software SR.504.xx
8.2 Cambiador de pipetas de cabezal RV Edición 01/03 ES
86
8.2 Cambiador de pipetas de cabezal RV
8.2.1 Cambiador de pipetas de 6 segmentos
El cambiador de pipetas de 6 segmentos ha sido adaptado para la SIPLACE HF del siguiente
modo: Los cargadores se encuentran ahora dispuestos con un giro de 90 grados. De este modo,
pueden alinearse 6 cargadores en un bloque. El software no ha sido modificado, excepto en lo
que respecta al giro de los cargadores de 6 segmentos y al consiguiente cambio de las coorde-
nadas. 8
8.2.2 Cambiador de pipetas de 12 segmentos
En el cambiador de pipetas de 12 segmentos hay 5 cargadores, montados, siempre que no se
disponga de un CBM, en la disposición longitudinal habitual hasta ahora en cada sector. Las pi-
petas pueden definirse como hasta ahora por cargadores en la computadora SIPLACE Pro. 8
