3 Interfaz gráfica de usuario SIPLAC E Instrucciones de software SR.504.xx 3.3 Visualizaciones y menús de la interfaz de usuario Edición 01/03 ES 46 Configurar seguimiento 3 Esta funci ón sólo está activa si en la máq ui…
SIPLACE Instrucciones de software SR.504.xx 3 Interfaz gráfica de usuario
Edición 01/03 ES 3.3 Visualizaciones y menús de la interfaz de usuario
45
Ajustes estándar GEM... 3
Con ayuda de esta opción pueden determinarse los parámetros GEM que se fijan como paráme-
tros estándar al encender la estación. 3
Æ Haga clic en la opción de menú Ajustes estándar GEM....
La ventana para ajustar los parámetros GEM estándar se abre.
Código de barras de TC... 3
Con ayuda de esta opción de menú se abre un cuadro de diálogo con la lista de los últimos códi-
gos de barras leídos por el lector de código de barras de tarjeta de circuitos.
Adicionalmente se indica si se ha presentado un error al leer un código de barras, si existe un
formato de archivo erróneo o si no hay datos disponibles. 3
NOTA
Sólo puede accederse a la opción de menú "Código de barras de TC..." si el lector de código de
barras de TC está instalado en la máquina y se ha activado en las opciones de máquina. 3
Æ Haga clic en la opción de menú Código de barras de TC....
Se abre el cuadro de diálogo "Código de barras de TC".
3
Fig. 3.3 - 13 Ventana "Código de barras de TC" (ejemplo: sólo 1 transportador)
Æ Haga clic en el botón Borrar la lista si deben borrarse todos los registros de la lista.
Æ Haga clic en el botón Finalizar para cerrar el cuadro de diálogo.
3 Interfaz gráfica de usuario SIPLACE Instrucciones de software SR.504.xx
3.3 Visualizaciones y menús de la interfaz de usuario Edición 01/03 ES
46
Configurar seguimiento 3
Esta función sólo está activa si en la máquina se ha instalado la opción Seguimiento (Traceabi-
lity). El seguimiento es una ampliación opcional que permite crear datos de seguimiento en las
máquinas mencionadas durante la producción. 3
"Traceability" en la producción de tarjetas de circuitos significa un seguimiento de la producción
también después de haber transcurrido períodos largos. Por lo tanto, esta función permite, p.ej.,
determinar después de varios años con qué componentes y desde qué cargadores se ha colo-
cado una determinada tarjeta de circuitos. 3
Si se desea más información, véase el apartado 7.6 Opción "Seguimiento" (Traceability) 3
3
SIPLACE Instrucciones de software SR.504.xx 3 Interfaz gráfica de usuario
Edición 01/03 ES 3.3 Visualizaciones y menús de la interfaz de usuario
47
3.3.2.4 Menú "Ajustes"
El menú "Ajustes" sólo está disponible en la visualización básica. Con ayuda de la opción conte-
nida en este menú puede ajustarse si determinadas acciones deben confirmarse de nuevo antes
de su ejecución o si al aparecer determinados sucesos debe mostrarse un cuadro de diálogo con
las indicaciones correspondientes que también debe confirmarse. 3
Æ Haga clic en el registro de menú Configurar GUI....
Se abre la siguiente ventana.
3

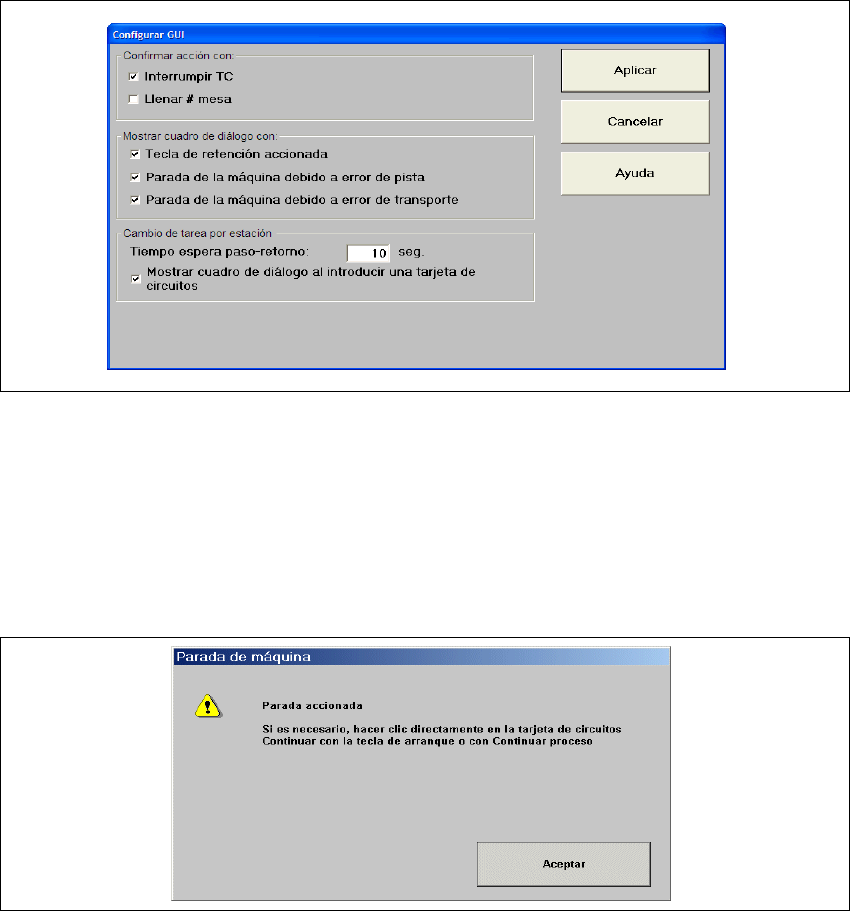

Fig. 3.3 - 14 Ventana "Configurar GUI"
Æ Active/desactive las casillas de verificación para las opciones deseadas.
Æ Haga clic en Aplicar para guardar los ajustes.
Ejemplo: Si se pulsa la tecla de parada y la casilla de verificación "Tecla de retención
accionada" está activada, se visualiza el siguiente cuadro de diálogo y debe
ser confirmado. 3
3
Fig. 3.3 - 15 Casilla de verificación "Tecla de retención accionada"
Si la casilla de verificación no está activada, no aparece ningún cuadro de diálogo. 3
