5 Información de errores SIPLACE Instrucciones de software SR.504.xx 5.2 Solicitar información de error Edición 01/03 ES 58 5 Fig. 5.2 - 1 Visualización básica con mensaje de error Leyenda de la fig. 5.2 - 1 (1) T ipo de…
SIPLACE Instrucciones de software SR.504.xx 5 Información de errores
Edición 01/03 ES 5.1 Generalidades
57
5 Información de errores
5.1 Generalidades
Si se presentan errores mientras se está trabajando en la estación de colocación, puede solici-
tarse para cada error la información sobre la posible causa del error y las soluciones.
Para ello haciendo clic en el botón se arranca el sistema de ayuda de la computadora de
estación. 5
– La información se refiere siempre al error visualizado en ese momento, por el que se ha ini-
ciado la ayuda.
– Puede buscarse información de otro error a través del índice del sistema de ayuda indicando
el número de error y después puede visualizarse esta información.
5.2 Solicitar información de error
Si se presenta un error mientras se está trabajando, el mensaje de error correspondiente se vi-
sualiza en rojo en el campo de estado de la interfaz de usuario. En la visualización Error está
activado el botón de Información de error (véase fig. 5.2 - 1). 5
Mediante el botón puede confirmarse el error tras ser procesado. 5
5 Información de errores SIPLACE Instrucciones de software SR.504.xx
5.2 Solicitar información de error Edición 01/03 ES
58
5

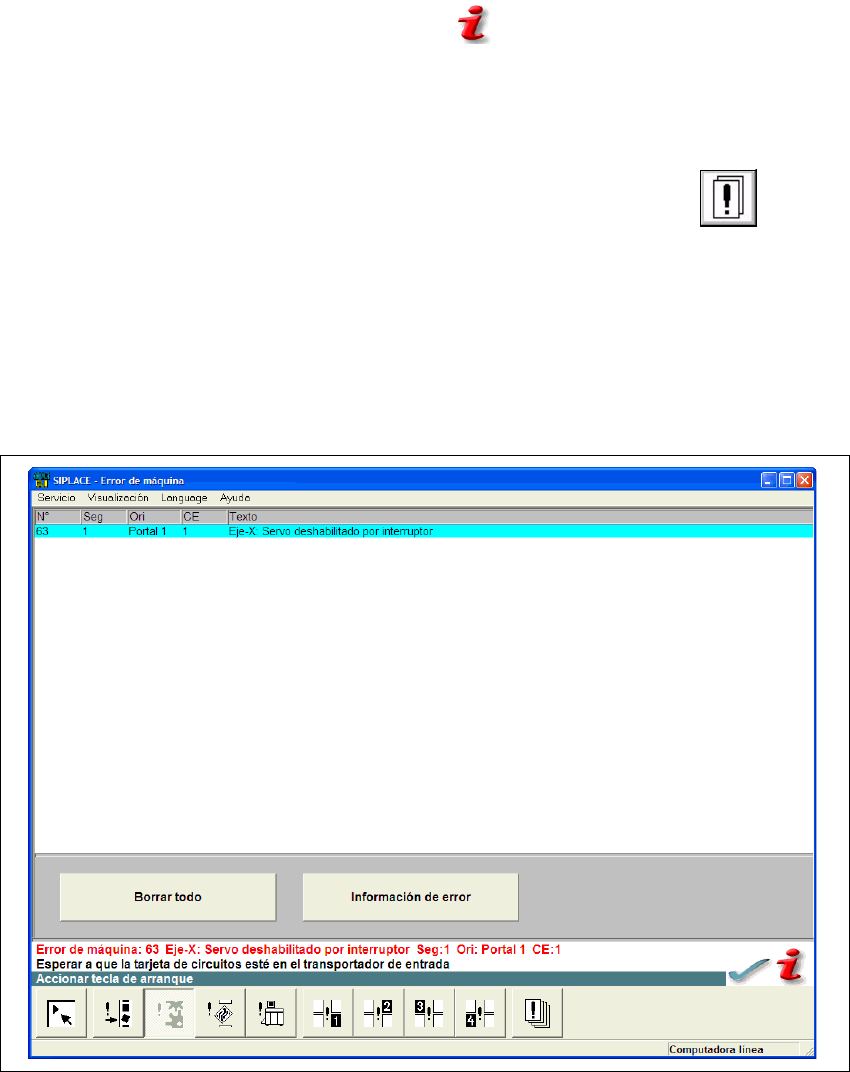

Fig. 5.2 - 1 Visualización básica con mensaje de error
Leyenda de la fig. 5.2 - 1
(1) Tipo de error (error de pista, de máquina, de transporte o general)
(2) Número de error (número de error asignado al error)
(3) Mensaje de error (información breve sobre el error)
(4) Botón "Confirmar error" (para confirmar el error tras ser solucionado)
(5) Botón "Información de error" (para acceder a la ayuda sobre el error actual)
5
12 3 45
SIPLACE Instrucciones de software SR.504.xx 5 Información de errores
Edición 01/03 ES 5.2 Solicitar información de error
59
5.2.1 Mostrar información sobre el error actual
Æ Haga clic en la visualización básica en el botón .
La ventana principal del sistema de ayuda con la información de error sobre el error actual se
abre (véase el ejemplo en la fig. 5.2 - 3).
5.2.2 Mostrar información sobre un error seleccionado
Æ Haga clic en la barra de herramientas de la visualización básica en el icono .
La interfaz de usuario cambia a la visualización de error del último tipo de error ajustado. En el
área de visualización se relacionan todos los errores aparecidos del tipo de error actual.
Æ Cambie si es necesario con ayuda del icono correspondiente de la barra de herramientas la
visualización al tipo de error deseado.
El área de visualización cambia al tipo de error seleccionado (véase el ejemplo de la fig.
5.2 - 2).
5
Fig. 5.2 - 2 Ejemplo: Tipo de error "Error de la máquina"
Æ Seleccione en la tabla de errores la entrada del error sobre el que desea obtener información.
La línea seleccionada de la tabla se marca en azul claro. El botón "Información de error" se
encuentra ahora activado.
