100 可以使用 ATO 示波器对节气门伺服电机进行测试，具体操作如图 3 - 39 ： 图 3- 39 节气门伺服电机测试
汽车测试
99
3.3.10 节气门伺服电机
节气门伺服电机子啊电控发动机中普遍使用，通常使用节流蝶阀。ECM 根据油门踏板信号控制节气门
伺服电机来实现节气门的开度控制，进而受到节气门位置传感器的监测，并将信号传回 ECM，实现闭环控
制。
100

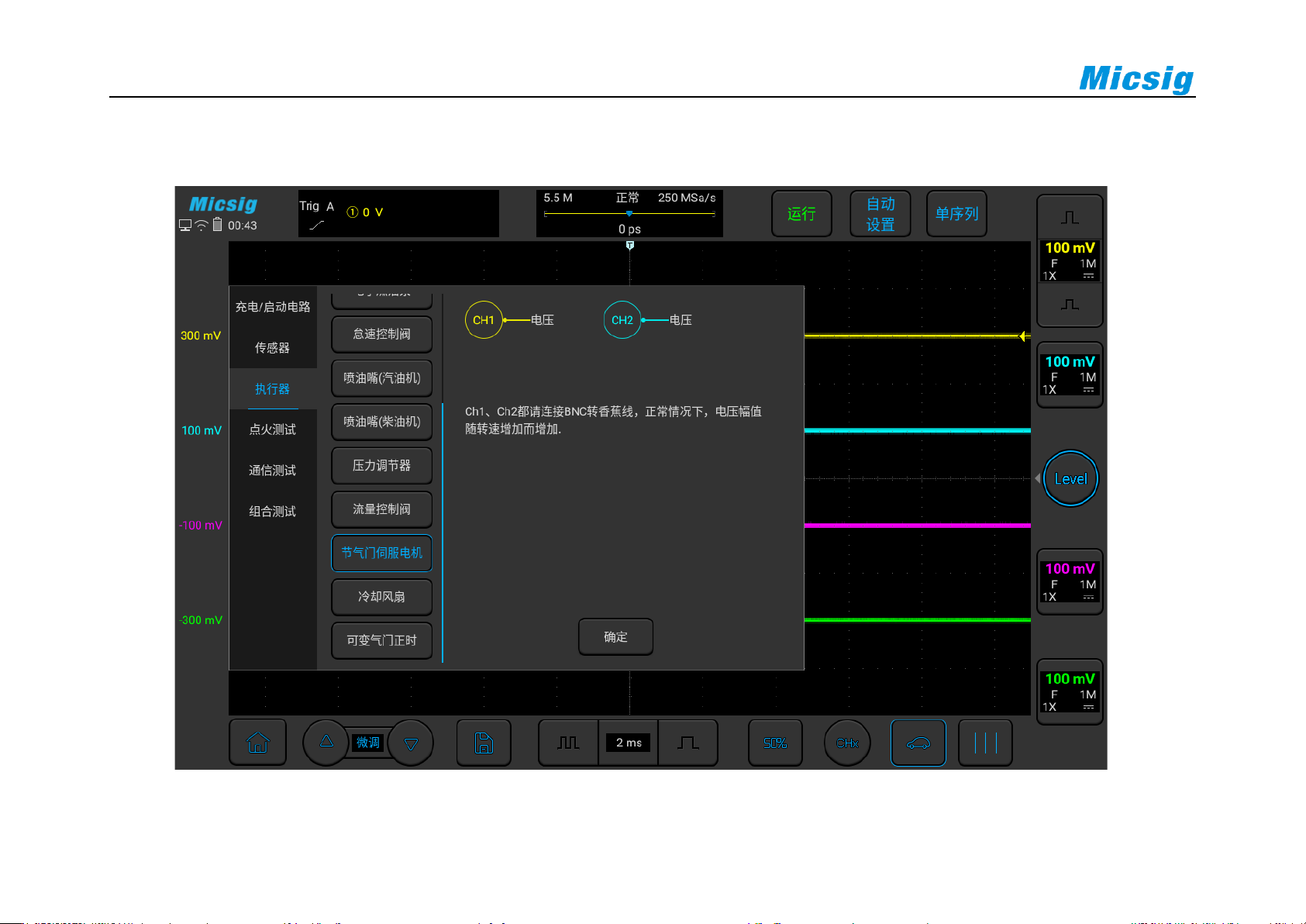

可以使用 ATO 示波器对节气门伺服电机进行测试，具体操作如图 3-39：
图3-39 节气门伺服电机测试
汽车测试
101
3.3.11 冷却风扇
目前多数车型的风扇都采用可变速的，能够根据不同的工作条件，温度等，来调节风扇的转速。
使用 BNC 转香蕉线，一头连接在示波器通道 1 上，另一头黑色插头接地,红色接头使用刺针刺进风扇端
子的信号线中；使用电流钳，一头连接在示波器通道 2 上，另一头夹在风扇的电源线上，注意电流方向.
（如果需要测试电流，则连接电流钳）。
