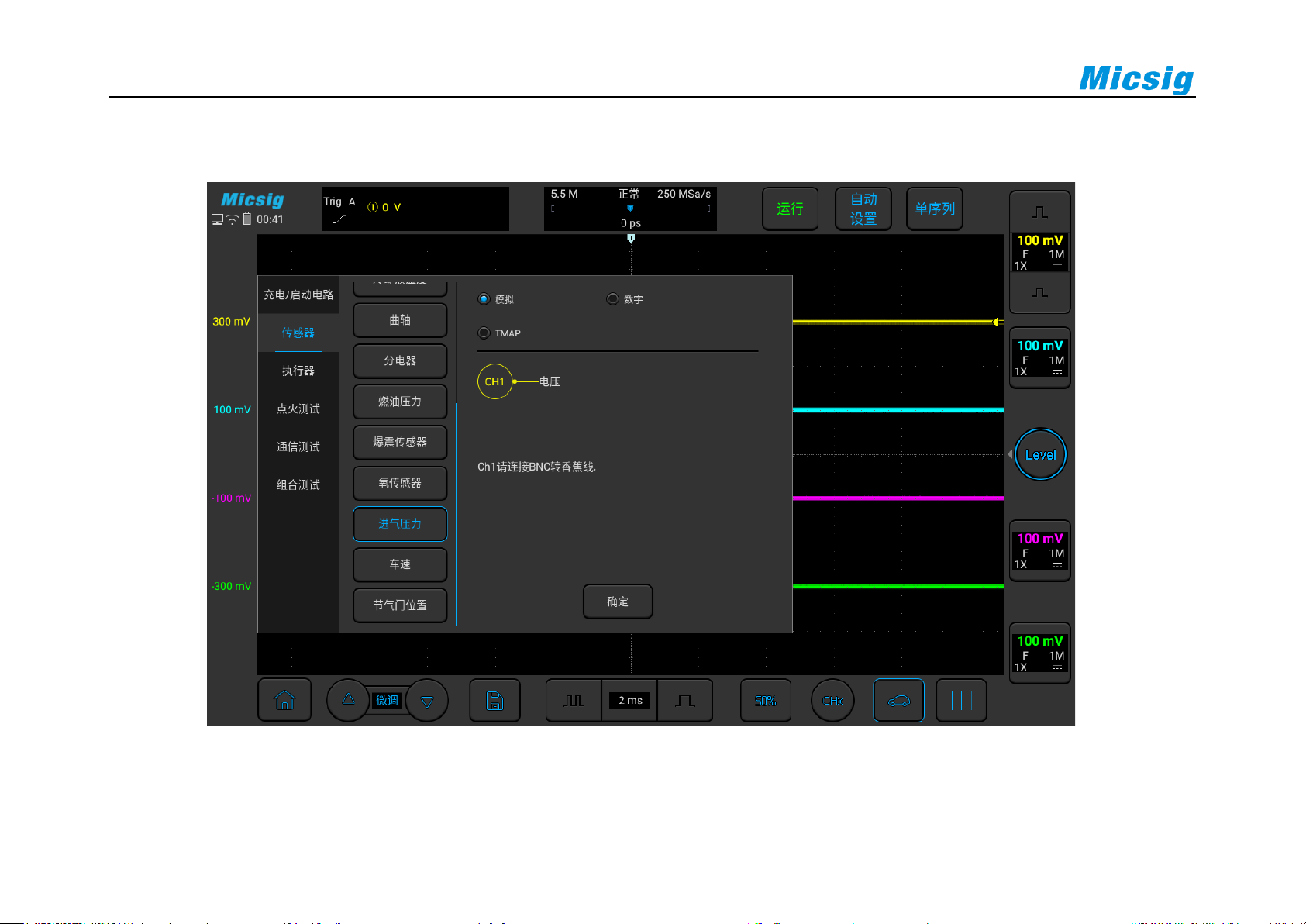

可以使用 ATO 示波器对进气压力传感器进行测试，具体操作如图 3-25：
图3-25 进气压力传感器测试
汽车测试
75
3.2.12 车速
车速传感器一般安装在变速箱的车速表驱动输出轴上或靠近车速表头部的后方，为 ECM 提供信息，监
测动力。通常是霍尔式，有 3 根线，电源、信号、地，输出方波信号（个别车型会是模拟式的，2 根线，
输出感应信号，正弦波）。使用 BNC 转香蕉线,一头连接在示波器通道 1 上,另一头黑色插头接地,红色接头
使用刺针连接车速传感器的信号线。将车辆整体举升或者将驱动轮举升或者连接好信号后进行路试，启动
车辆，挂挡使车轮转动，观察波形，方波频率随着车速的增加而增加。
76

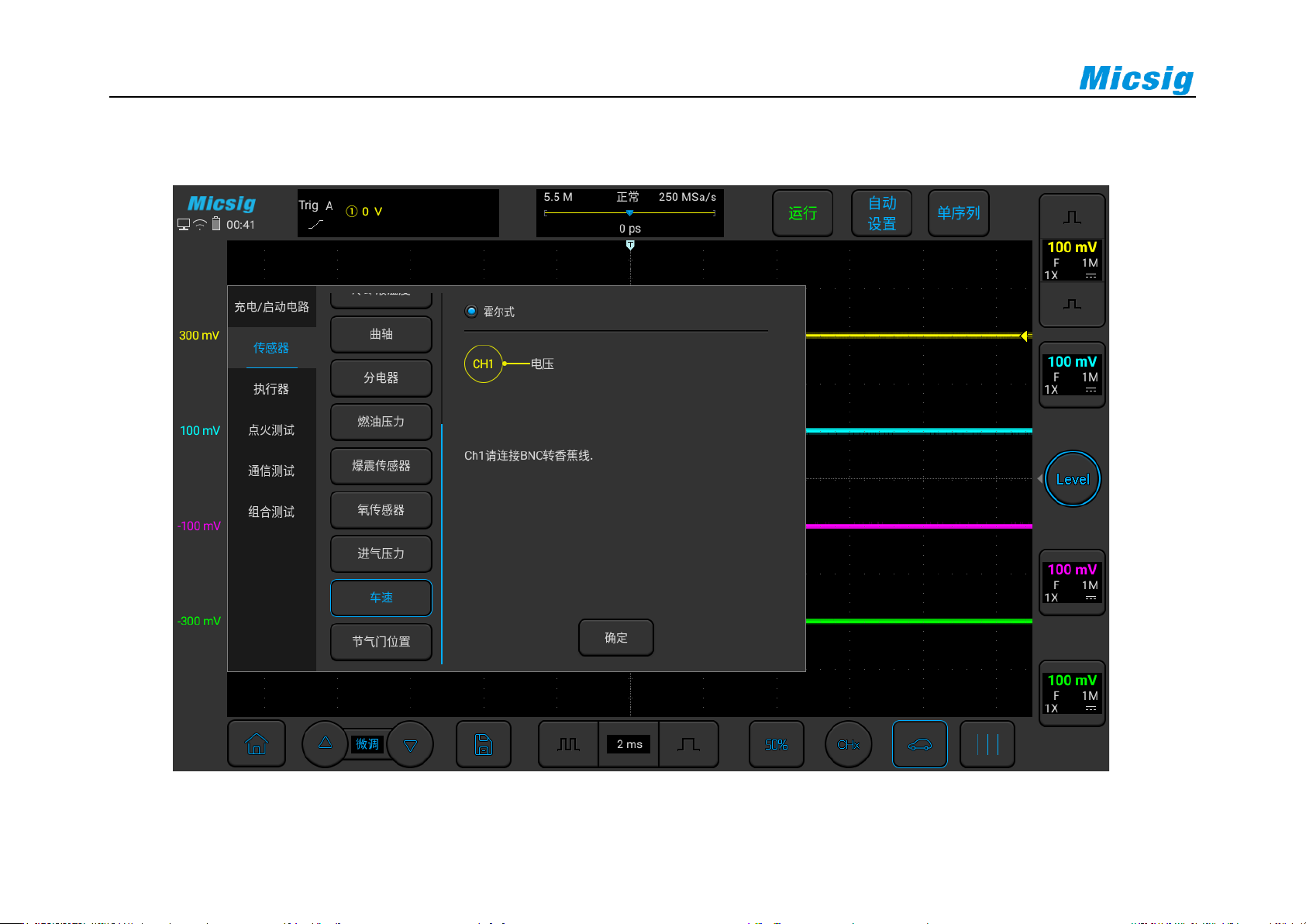

可以使用 ATO 示波器对车速传感器进行测试，具体操作如图 3-26：
图3-26 车速传感器测试
