46 3.1.6 24V 启动 可以使用 ATO 示波器对柴油车的启动过程进行测试， 目的是测试蓄电池的性能是否保持在正常的范围， 操作过程与 12V 启动相同。具体操作如图 3 -7 ： 图 3-8 24V 启动
汽车测试
45
下图是某年份马自达汽车的启动电压与电流的实测图：
图3-7 启动电压与电流的实测图
46
3.1.6 24V 启动
可以使用 ATO 示波器对柴油车的启动过程进行测试，目的是测试蓄电池的性能是否保持在正常的范围，
操作过程与 12V 启动相同。具体操作如图 3-7：
图3-8 24V 启动
汽车测试
47

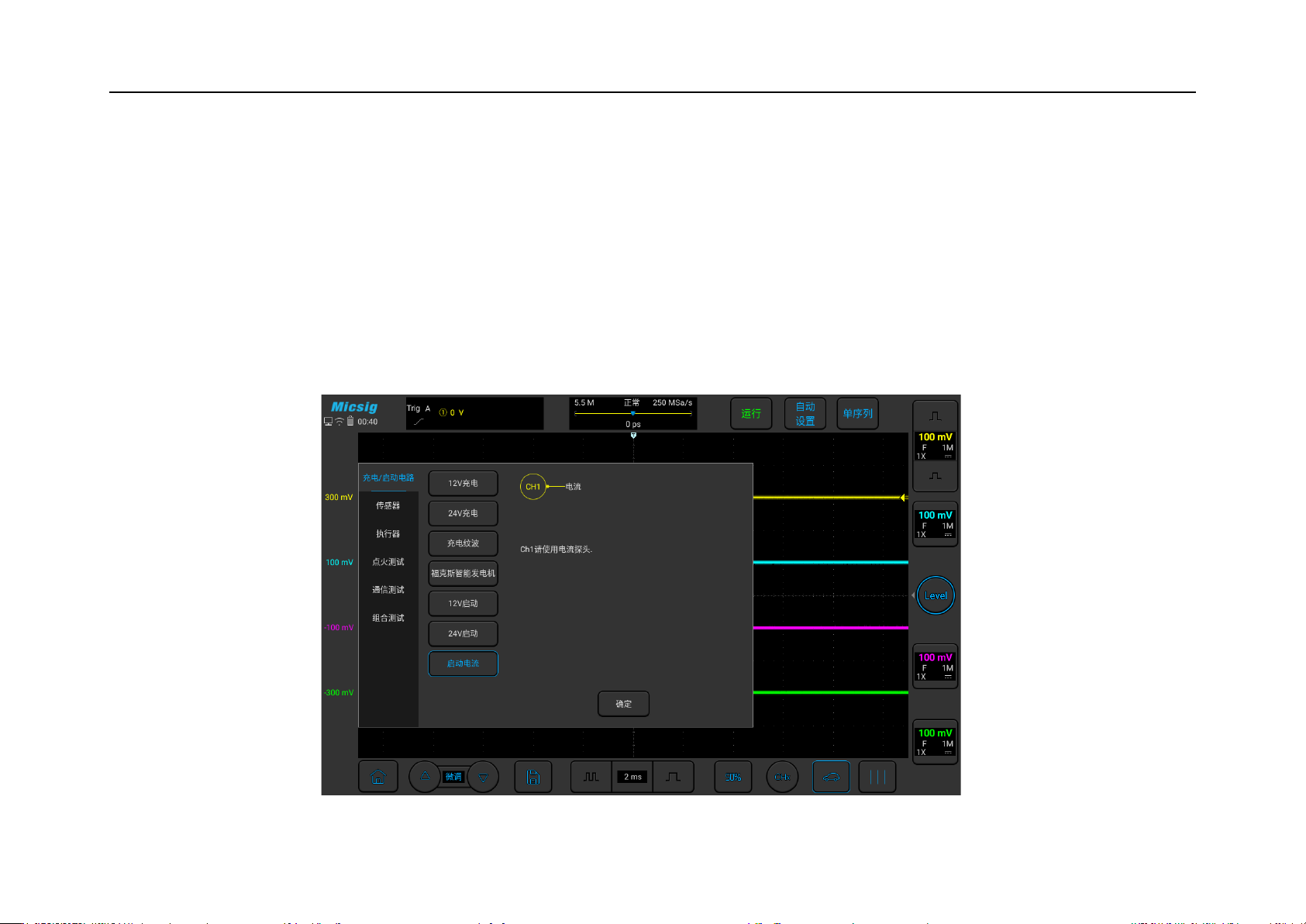

3.1.7 启动电流
可以使用 ATO 示波器配上电流探头对汽车（汽车油车或柴油车都可以）的启动过程进行电流测试，观
察电流的波形是否正常，使用 600A 及以上的电流钳,将电流钳的 BNC 连接在通道 2 上，打开电流钳的开关，
并将电流钳夹在电池的正极或者负极的电源线上，需要把整个正极或者负极的线全部夹住，注意极性的正
负(正电流是从电池正极流向负极)。具体操作如图 3-9：
图3-9 启动电流
