示波器快速入 门指南 11 2.5 顶部 图 2-4 顶部 示波器顶部为 BNC 接口，用于连接探头。。
10
2.4 背面

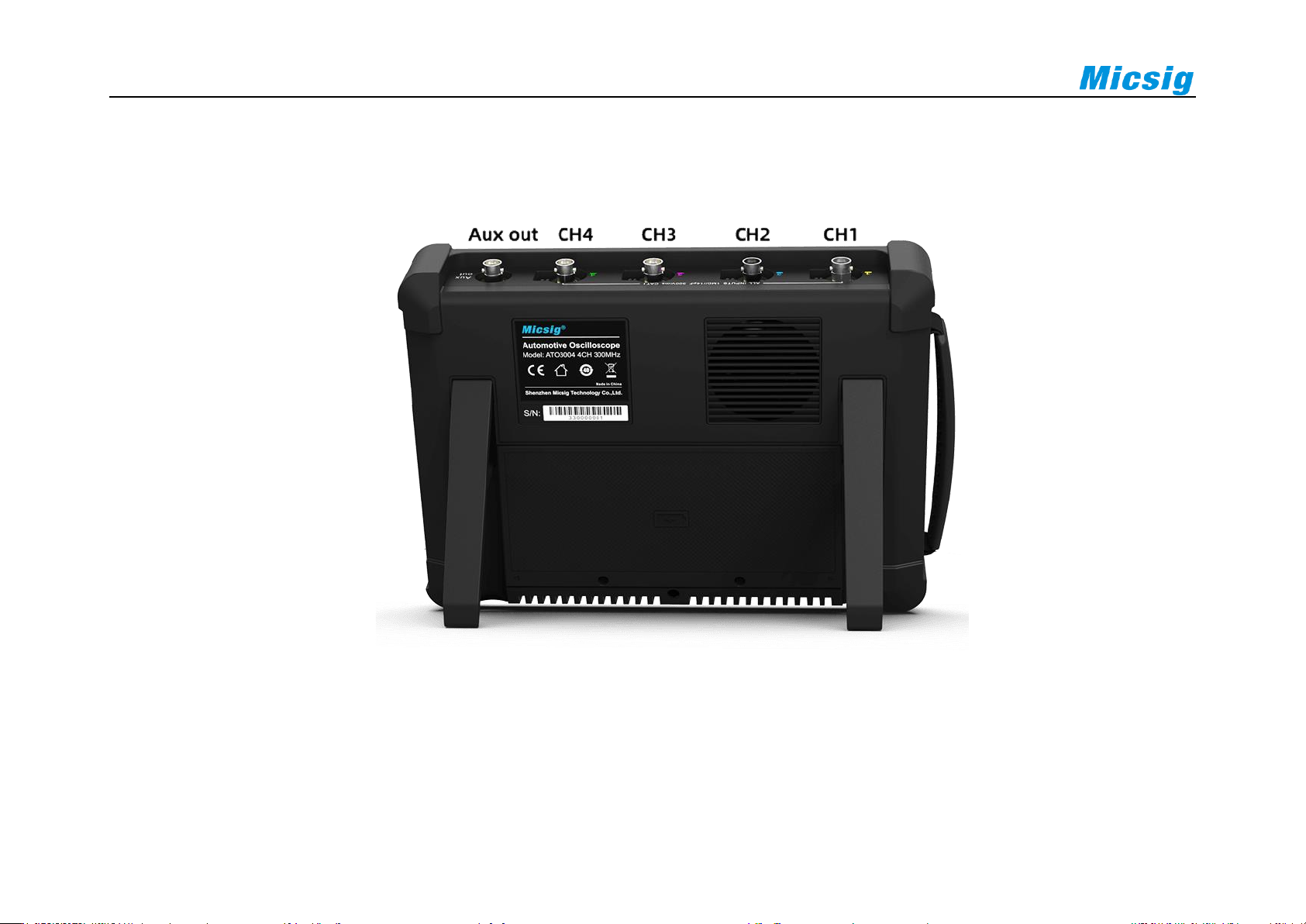

图2-3 背面
Ch1 – Ch4 为信号测量通道
Aux out 为辅助通道，主要用来测量示波器的波形刷新率以及将当前示波器信号级联到其他示波器设
备。
示波器快速入门指南
11
2.5 顶部

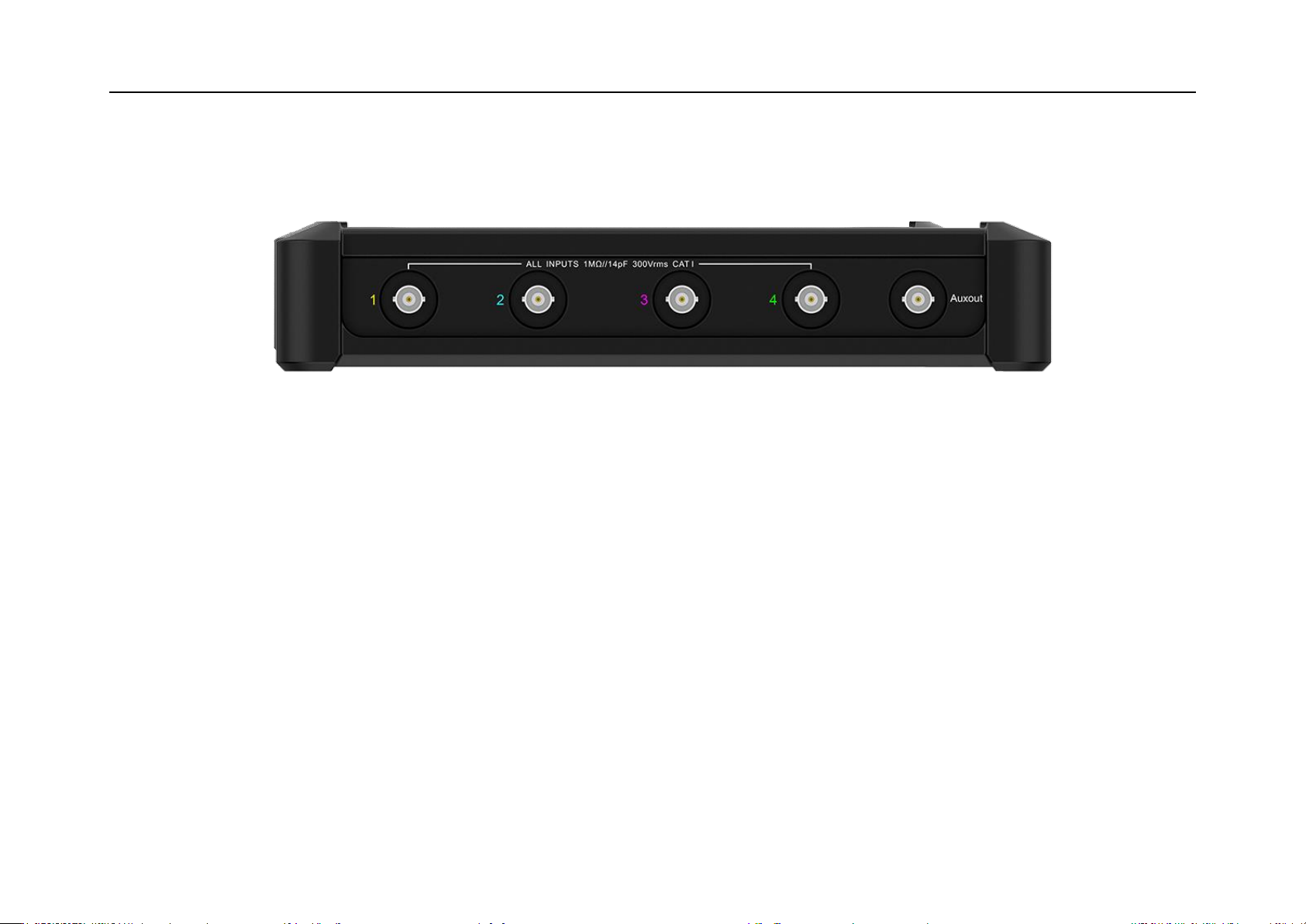

图2-4 顶部
示波器顶部为 BNC 接口，用于连接探头。。
12
2.6 正面

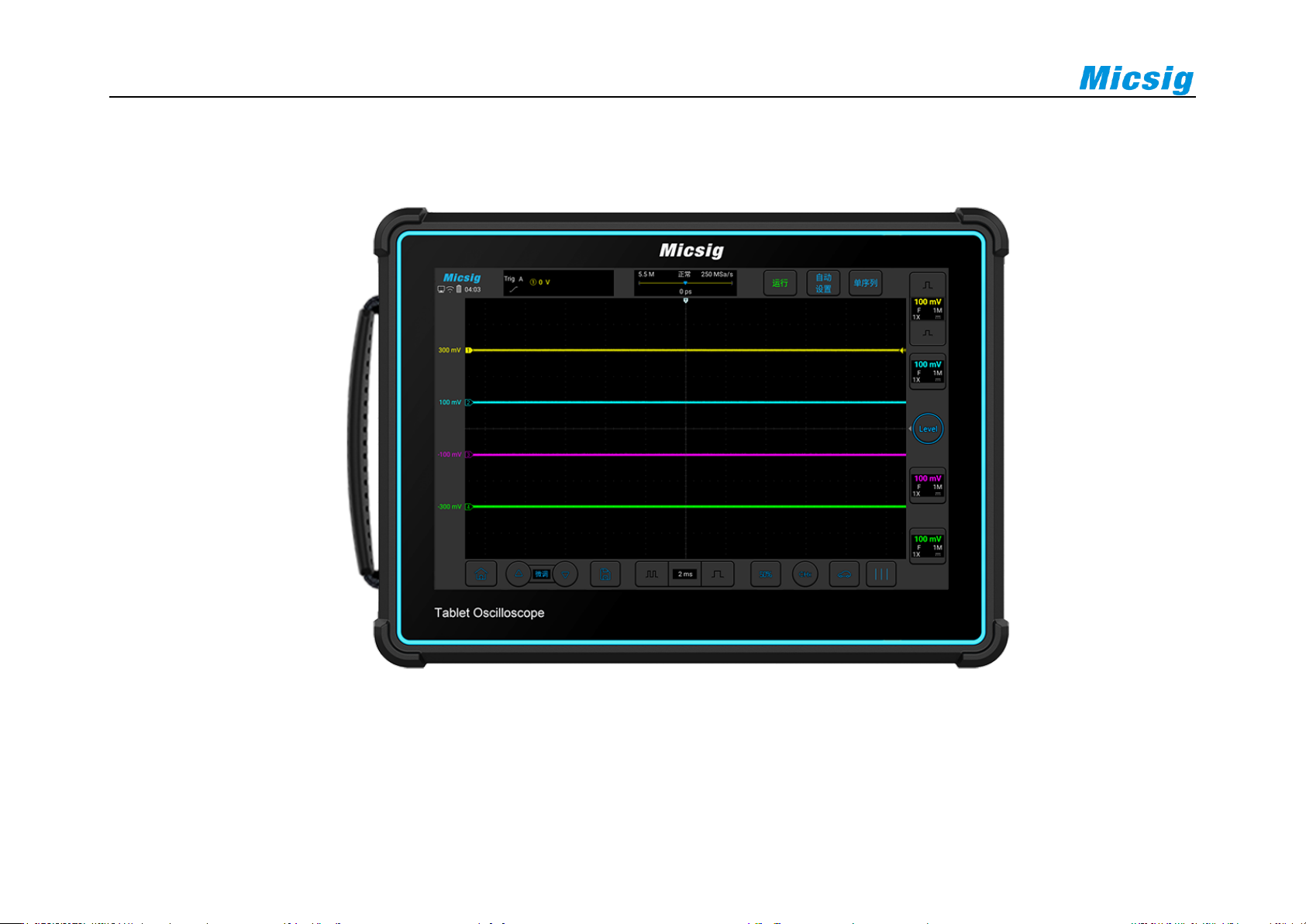

图2-5 汽车诊断示波器前面板
