示波器快速入门指南
7
2.1 包装内容检查
当您收到货物打开包装箱时，建议您按以下步骤对仪器进行检查。
1) 检查是否存在因运输造成的损坏
如果发现包装箱或泡沫塑料出现严重损坏，请先将其保留，直到整机和附件通过电气性能和机
械性能测试。
2) 检查附件
本说明书中的“附录 B”提供了附件明细说明。您可以参照此说明检查附件是否有损失。如果发
现附件减少或损坏，请和负责此业务的 Micsig 经销商或 Micsig 的当地办事处联系。
3) 检查整机
如果发现示波器外观破损，或未能通过性能检测，请和负责此业务的 Micsig 经销商或 Micsig
的当地办事处联系。如果因运输造成仪器损坏，请注意保留包装，联系运输部门和负责此业务的
Micsig 经销商，Micsig 会安排处理。
8
2.2 使用支架

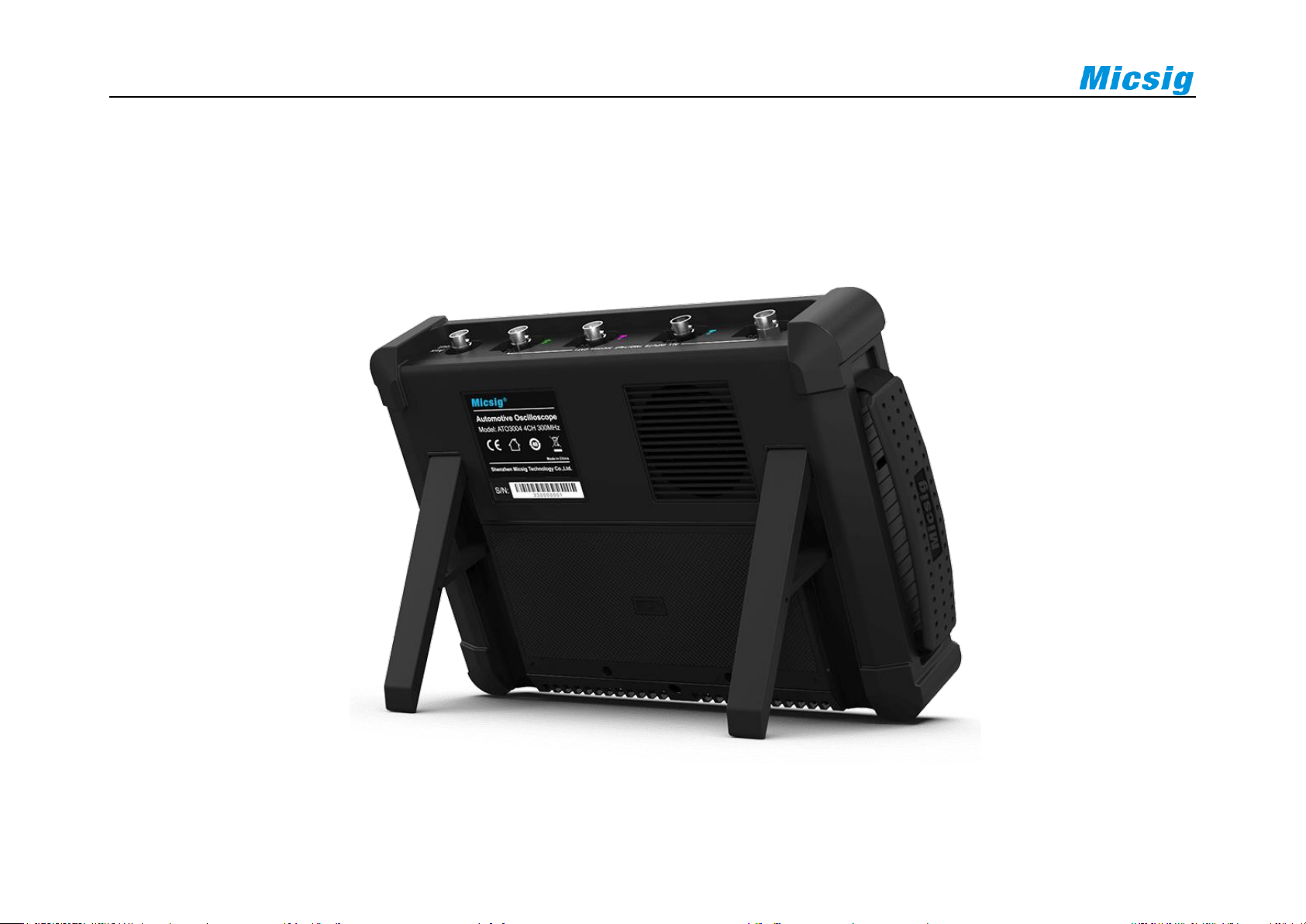

从示波器背面打开两边支架，使支架连杆与示波器背面呈 90°以固定，见图 2-1。
图2-1 打开支架
示波器快速入门指南
9
2.3 侧面

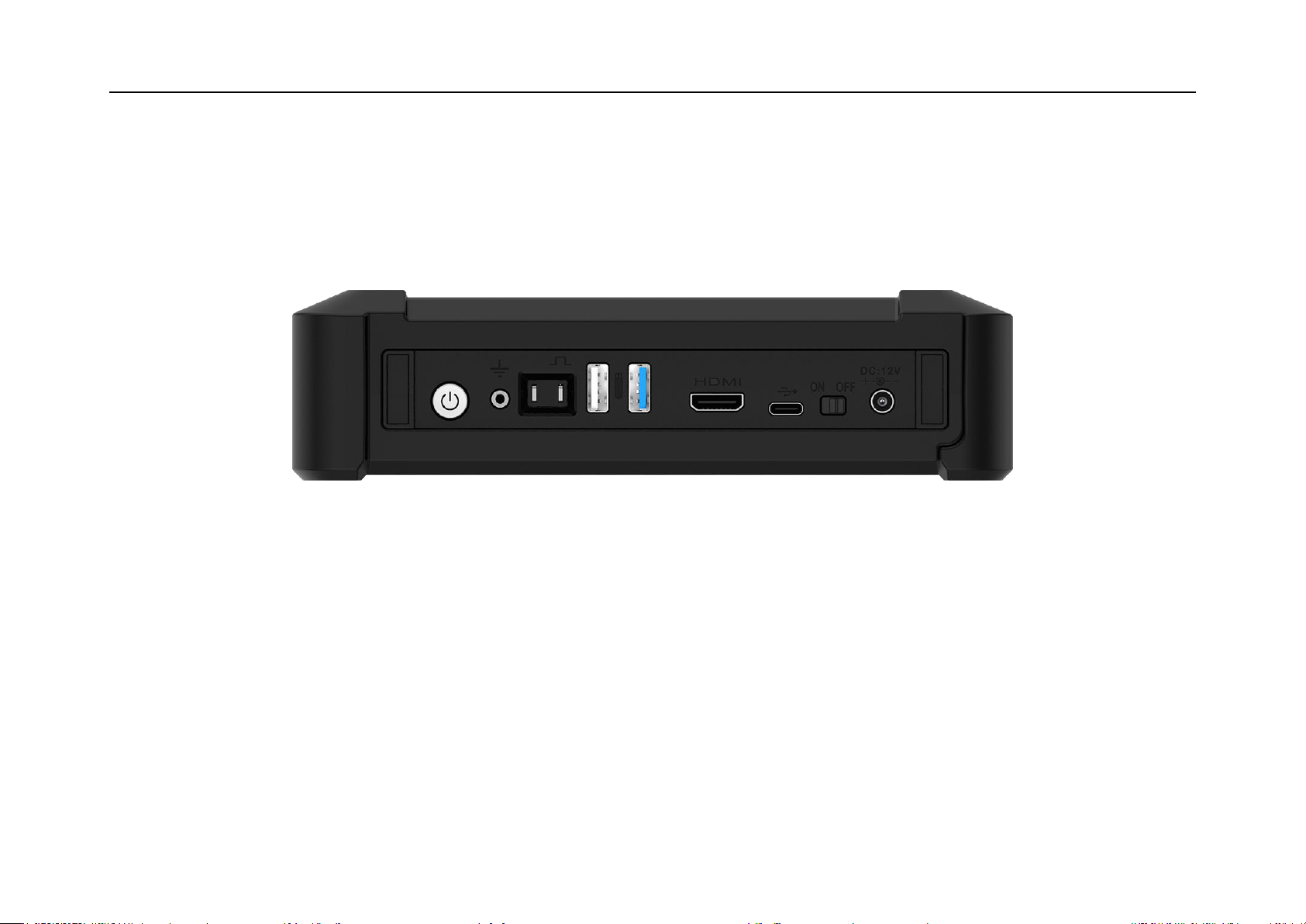

图2-2 侧面
示波器侧面为各类接口，从左到右分别是：开机键、接地插孔、探头补偿信号输出、USB Host、HDMI、
USB Device、电源开机锁、电源端口。
