示波器快速入 门指南 31 图 2- 15 探头补偿 如果屏幕上的显示波形如上图 “补偿 不足” 或 “补偿过度” ， 请调节探头上的微调电容器， 直到 屏 幕显示的波形如上图中的“补偿正确”。探头调整见图 2- 15 。
30

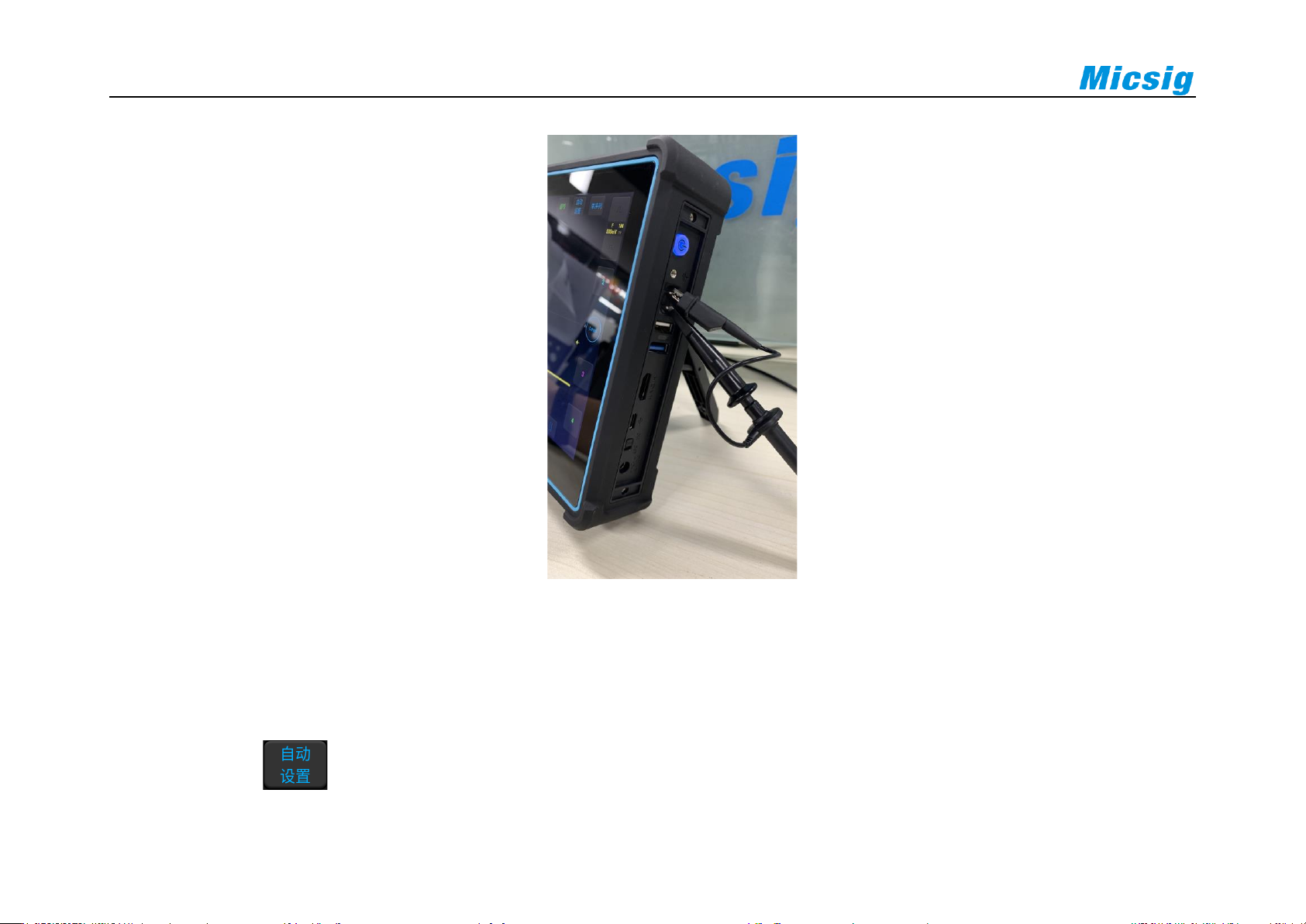

图2-14 探头连接方式
3) 打开通道(若通道已关闭)。
4) 调节示波器通道衰减系数与探头衰减比例一致。
5) 轻点 键或者手动调节波形垂直灵敏度、水平时基。观察波形形状，见图 2-15。
示波器快速入门指南
31

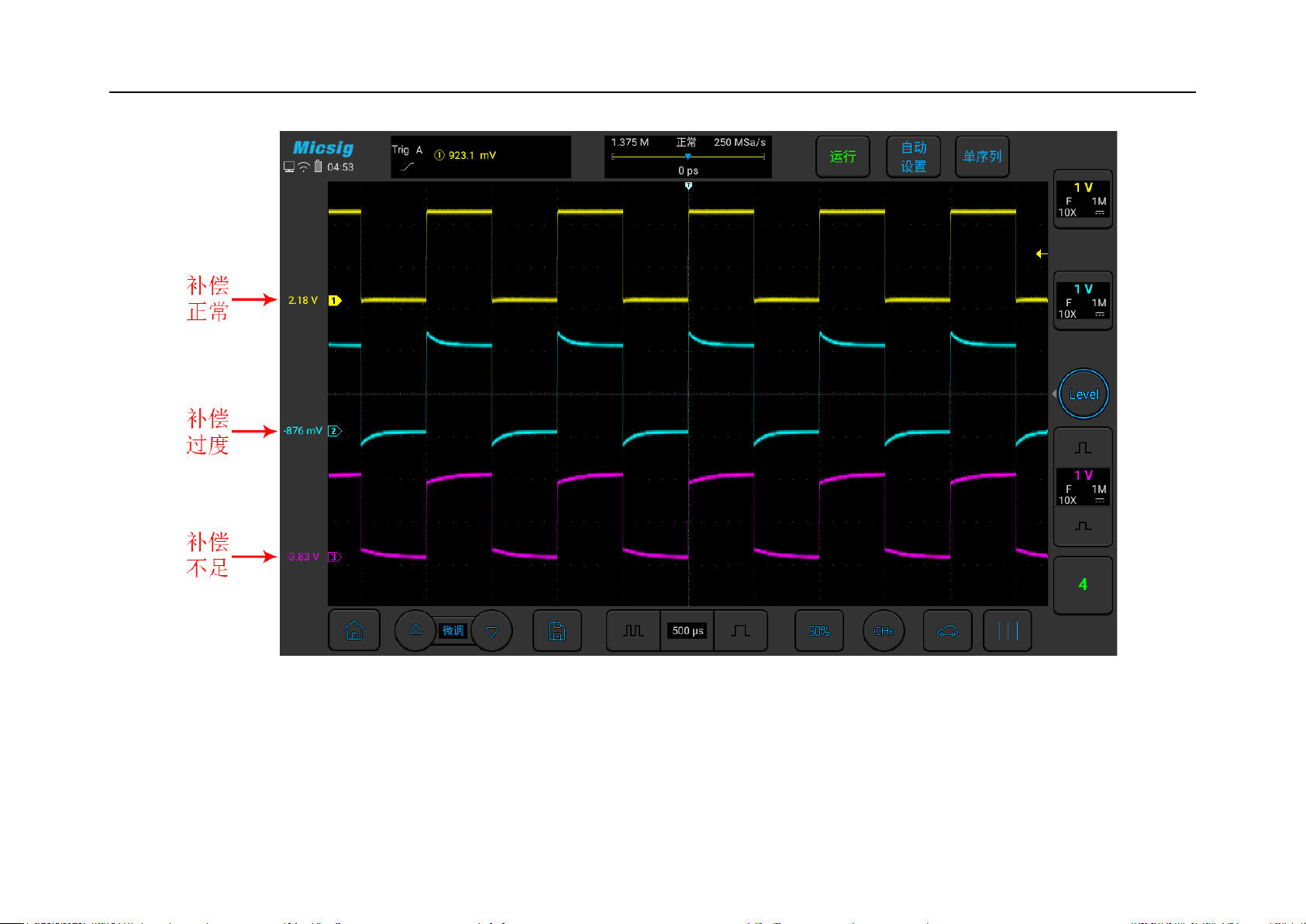

图2-15 探头补偿
如果屏幕上的显示波形如上图“补偿不足”或“补偿过度”，请调节探头上的微调电容器，直到屏
幕显示的波形如上图中的“补偿正确”。探头调整见图 2-15。
32
图2-16 探头调整
探头上的安全环提供了安全的操作范围。在使用探头的时候手指不要超过安全环，以免电击。
6) 将探头连接到所有其他示波器通道（2 通道示波器的通道 2 或 4 通道示波器的通道 2、3 和 4）。
7) 对每个通道重复执行此步骤。
