水平系统 143 图 4- 10 相差测量和使用光标 7) 使用下列公式计算相差。 ; 例如，如果第一个 Δy 值是 9.97V ，第二个 Δy 值是 5.72V ： ;
142

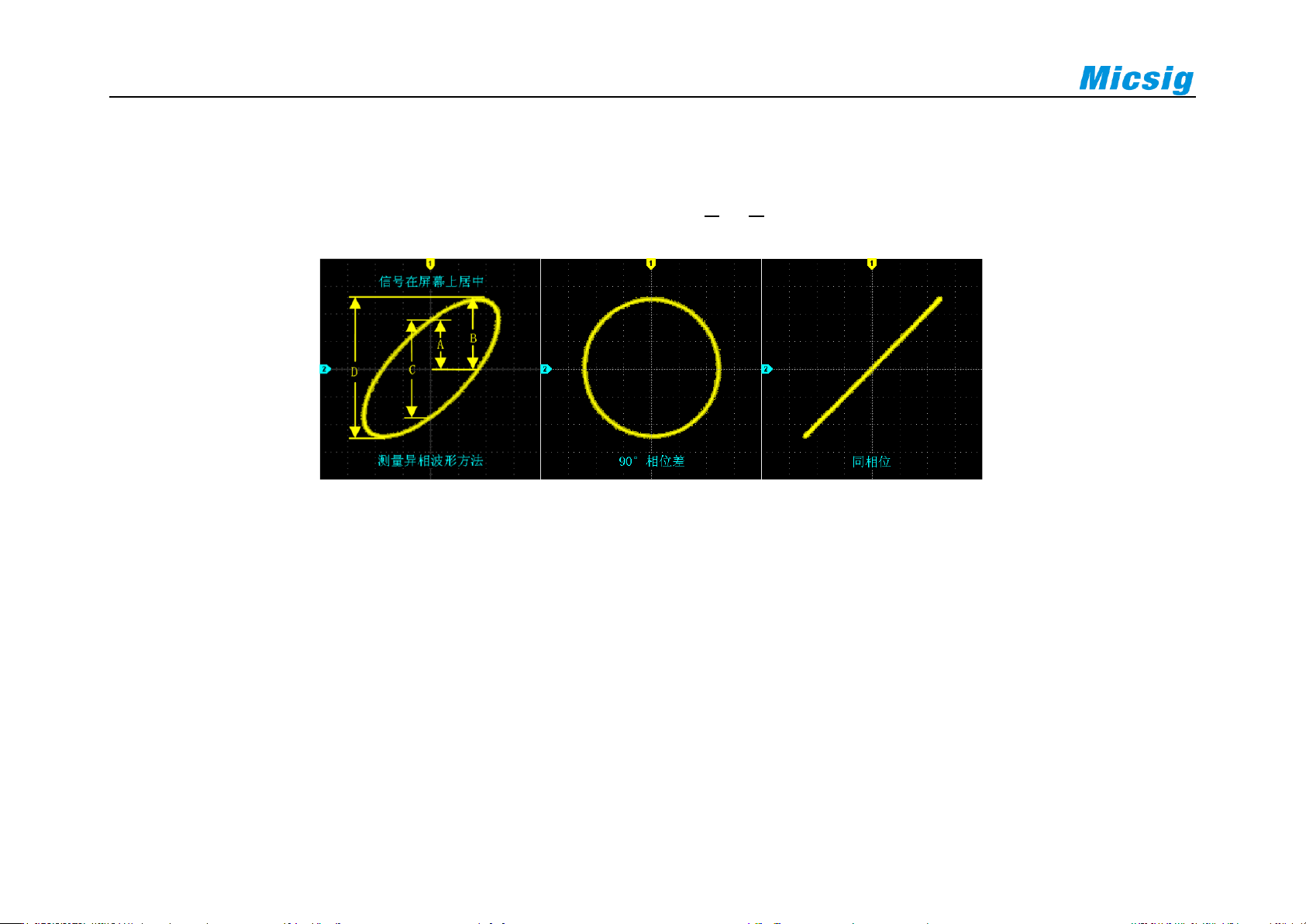

可使用下列公式计算相位差(θ)（假定两个通道的幅度相同）：
图4-9 XY 时基模式信号，在显示屏上居中
4) 轻点“Cursor”光标键，打开水平光标。
5) 在信号的顶部设置光标 y2，在信号的底部设置光标 y1。记录屏幕内右上角的 Δy 值。
6) 将 y1 和 y2 光标移动到信号和 y 轴的交叉点。再次记下 Δy 值。
水平系统
143
图4-10 相差测量和使用光标
7) 使用下列公式计算相差。
;
例如，如果第一个 Δy 值是 9.97V，第二个 Δy 值是 5.72V：
;
144
4.5 Zoom 模式
Zoom(放大）是正常显示的水平展开版本。打开放大功能，显示屏分为两部分（见图 4-11 放大界面）。
显示屏的上部显示正常显示窗口视图，下部显示放大显示窗口视图。
图4-11 放大界面
