显示设置 253 10.1 波 形设置 打开显示菜单， 轻点 键， 打开波形显示菜单， 该项用于设置波形的显示方式及亮度， 波形显 示方式分打点显示和连线显示两种，波形亮度百分比可调，波形显示设置如图 10 -2 。 图 10 -2 波形显示菜单 10.2 网 格设置 打开显示菜单，轻点 键，打开网格设置菜单（如图 10 -3 ）。网格显示方式：“满”、“栅 格”、“十字准线”、“框架”，亮度百分比可调。
252
第十章 显示设置
这一章包含了示波器显示设置和功能键的详细信息。建议您详细阅读本章，以便了解 ATO 示波器的
显示设置功能和操作。
⚫ 波形设置
⚫ 余辉设置
⚫ 网格设置
⚫ 时基参考
⚫ 色温设置
⚫ 时基模式选择
在主菜单中，轻点 键，进入显示设置菜单,见图 10-1。
图10-1 显示设置和功能键
显示设置
253
10.1 波形设置
打开显示菜单，轻点 键，打开波形显示菜单，该项用于设置波形的显示方式及亮度，波形显
示方式分打点显示和连线显示两种，波形亮度百分比可调，波形显示设置如图 10-2。
图10-2 波形显示菜单
10.2 网格设置
打开显示菜单，轻点 键，打开网格设置菜单（如图 10-3）。网格显示方式：“满”、“栅
格”、“十字准线”、“框架”，亮度百分比可调。
254

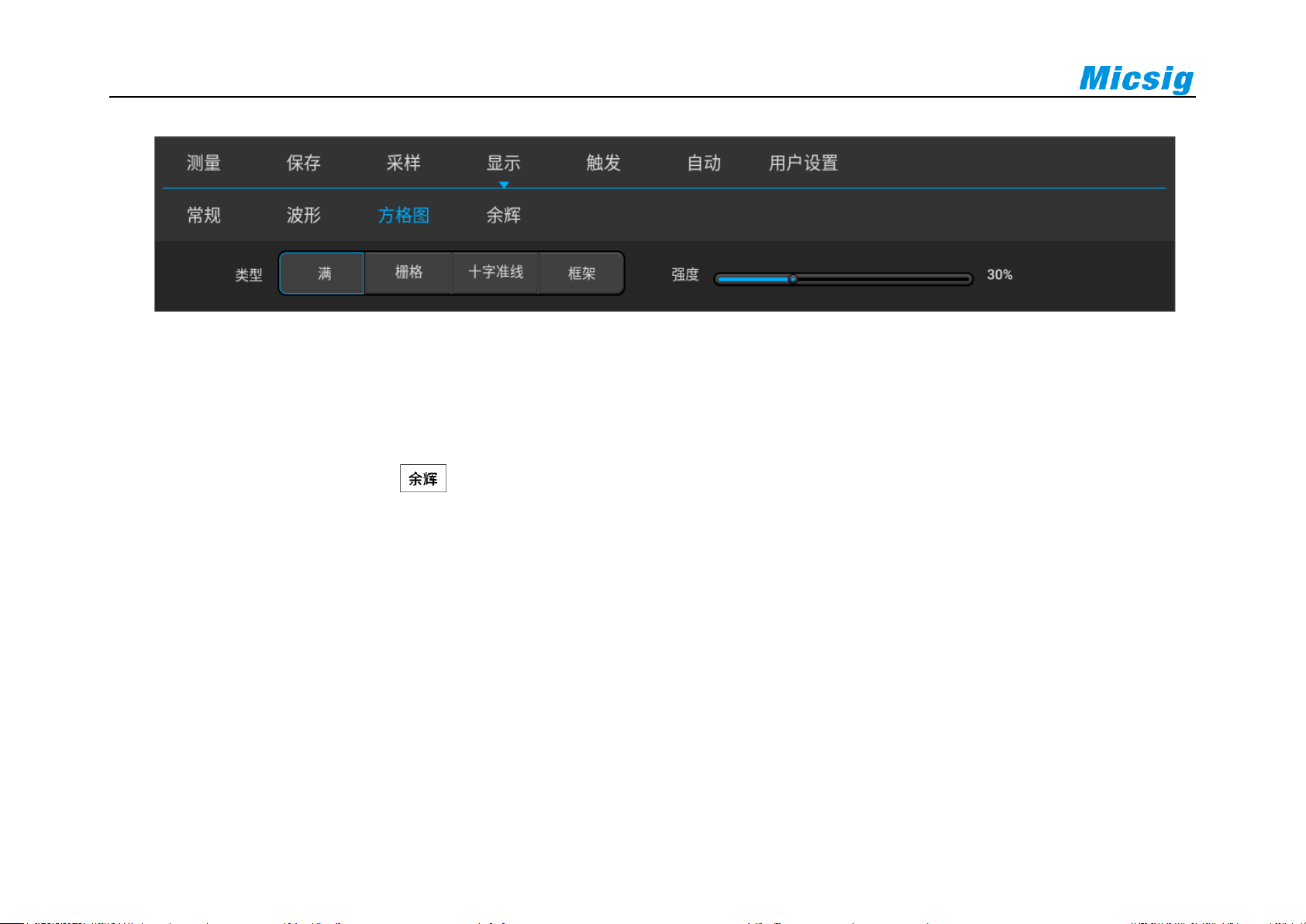

图10-3 网格菜单显示
10.3 余辉设置
打开显示菜单，轻点 键，打开余辉设置菜单。
1) 余辉设置
在余辉设置菜单中选择：
⚫ None：无—没有余晖。
⚫ Auto：自动 — 自动余辉。
⚫ Normal：普通 - 可设置余辉时间 —选择可变余辉后，轻点“调节”右边的方框，弹出余辉时间
选择框（如图 10-4），可指定余辉时间。可在 100ms 到 10s 之间设置。
⚫ ∞：无限余辉 — 永不擦除先前采集的结果
