采样系统
269
图11-8 包络采样模式（32）下的调幅信号
11.4 记录长度与采样率
记录长度是每次捕获波形的数据量，比如记录长度是 700K，表示一次触发捕获了 700K 个采样点。
在主菜单中，轻点采样-记录长度，进入记录长度设置菜单，可通过轻点相应的记录长度进行设置。
270

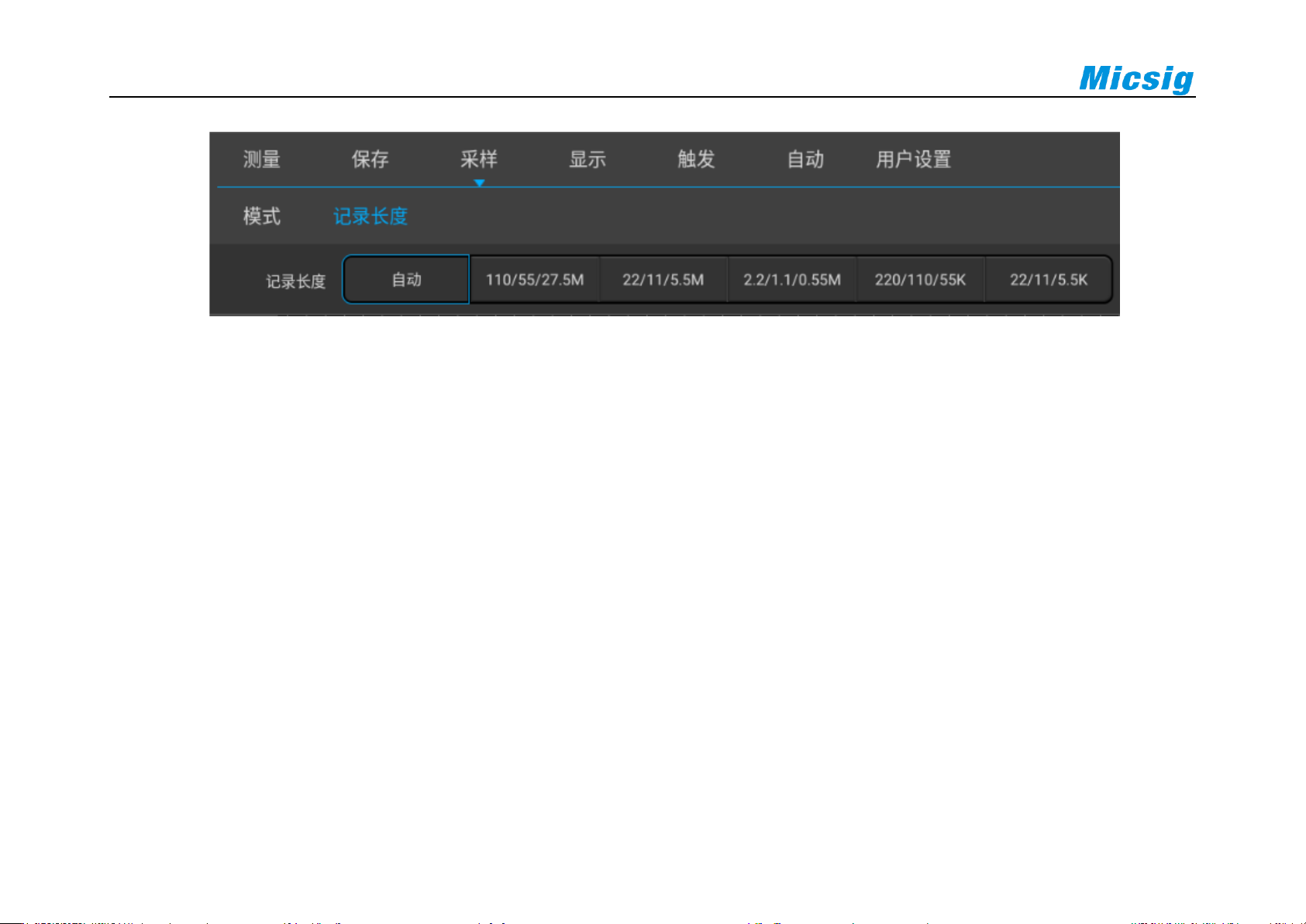

图11-9 记录长度
普通刷新模式下，如果是单通道，记录长度可以设置为 22k、220k、2.2M、22M、110M、自动；如果
是双通道，记录长度可以设置为 11k、110k、1.1M、11M、55M、自动；如果是三通道或四通道，记录长
度可以设置为 5.5k、55k、0.55M、5.5M、27.5M、自动。
记录长度和采样率
记录长度是每次捕获波形采集到的数据量，比如记录长度是 0.7M，表示一次触发捕获了 700K 个采
样点。
示波器的记录长度和采样率有如下关系：
采样率=记录长度/采集时间
通常情况下示波器的采集时间正好为当前整个屏幕的显示时间（当前水平时基×11）。
采样系统
271
如：示波器存数深度为 550K、采样率为 1GSa/s、水平时基为 50us/div，则采集时间为 550us，即
50us/div × 11div。
但，在快时基（50ns 以下）或记录长度设定为固定值时，示波器的采集时间并不一定表示为当前整
个屏幕的显示时间。
如：示波器存数深度为 1.1K、采样率为 1GSa/s、水平时基为 50ns，则采集时间为 550ns，为当前
整个屏幕显示时间的 2 倍。
或者，设置存数深度为 22K（固定值）、采样率为 1GSa/s、水平时基为 1us，则采集时间为 11us，
为当前整个屏幕显示时间的 2 倍。
对于通道对中的单个通道，ATO1104 示波器的最大采样率为 1GSa/s。
任意打开两个通道，则两个通道的采样率将减半。例如，当通道 1 和 3 处于打开状态时，通道 1、3
的采样率均为 500MSa/s。
任意打开三个通道或四个通道全开，则每通道的采样率将变为最大采样率的 1/4。例如，当通道 1、
2 和 3 处于打开状态时，通道 1、2 和 3 的采样率均为 250MSa/s。
