串行总线触发 与解码（选 配） 291 验和错误，以红色“ E”显示。 （ 4 ）出现“ ？”时需要调节时基，才能查看解码结果。 图 12 - 13 LIN 文本界面 LIN 文本界面说 明，见图 12 - 13 ： （ 1 ） “ Ch ” : 总线通道。
290

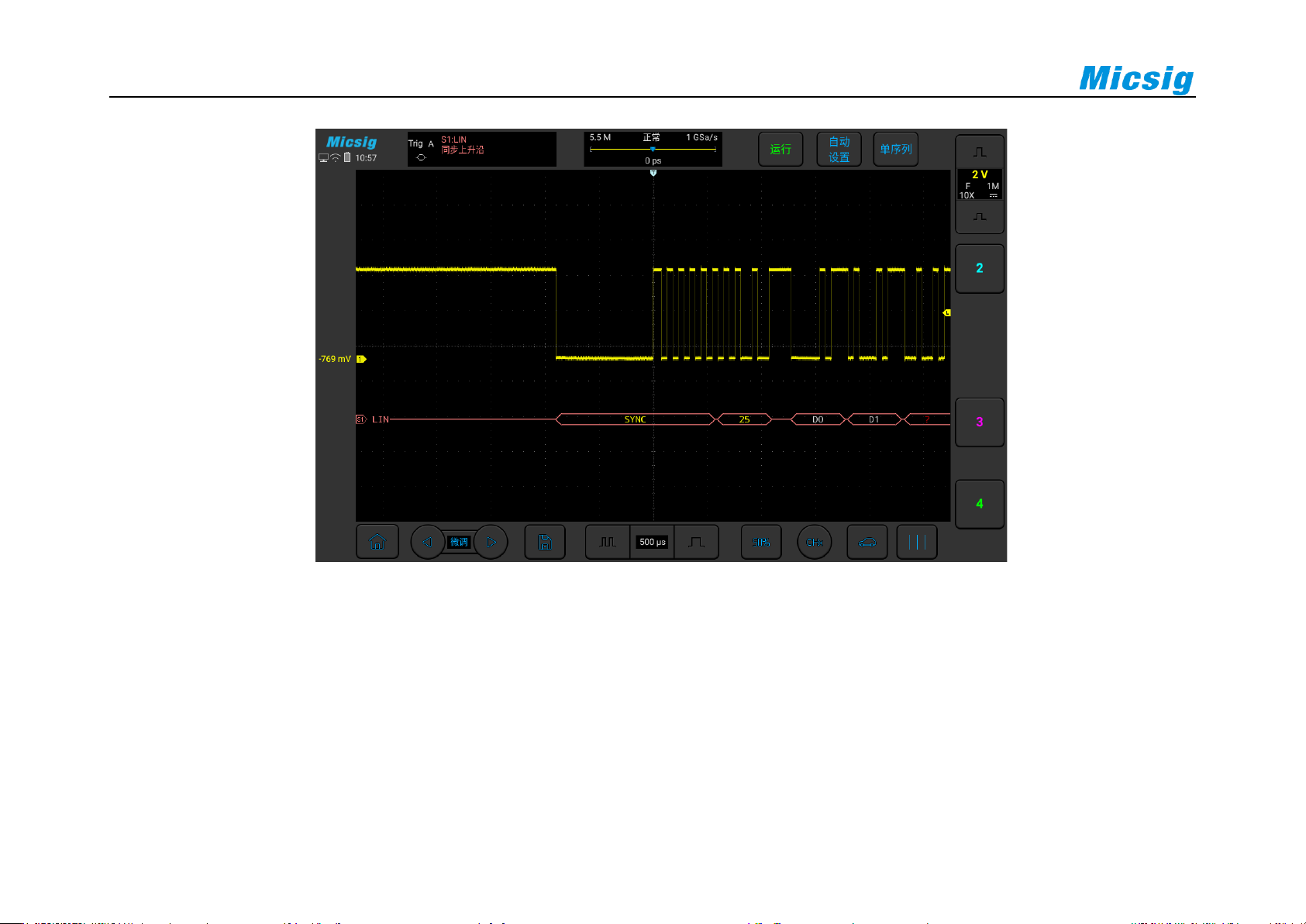

图12-12 LIN 图形界面
LIN 解码数据包说明：
（1）解码数据包显示总线活动时的实时数据内容。
（2）解码数据以十六进制显示。
（3）“帧 ID”显示颜色为黄色，“数据”显示颜色为白色，“校验和”显示颜色为绿色，如果校
串行总线触发与解码（选配）
291
验和错误，以红色“ E”显示。
（4）出现“ ？”时需要调节时基，才能查看解码结果。

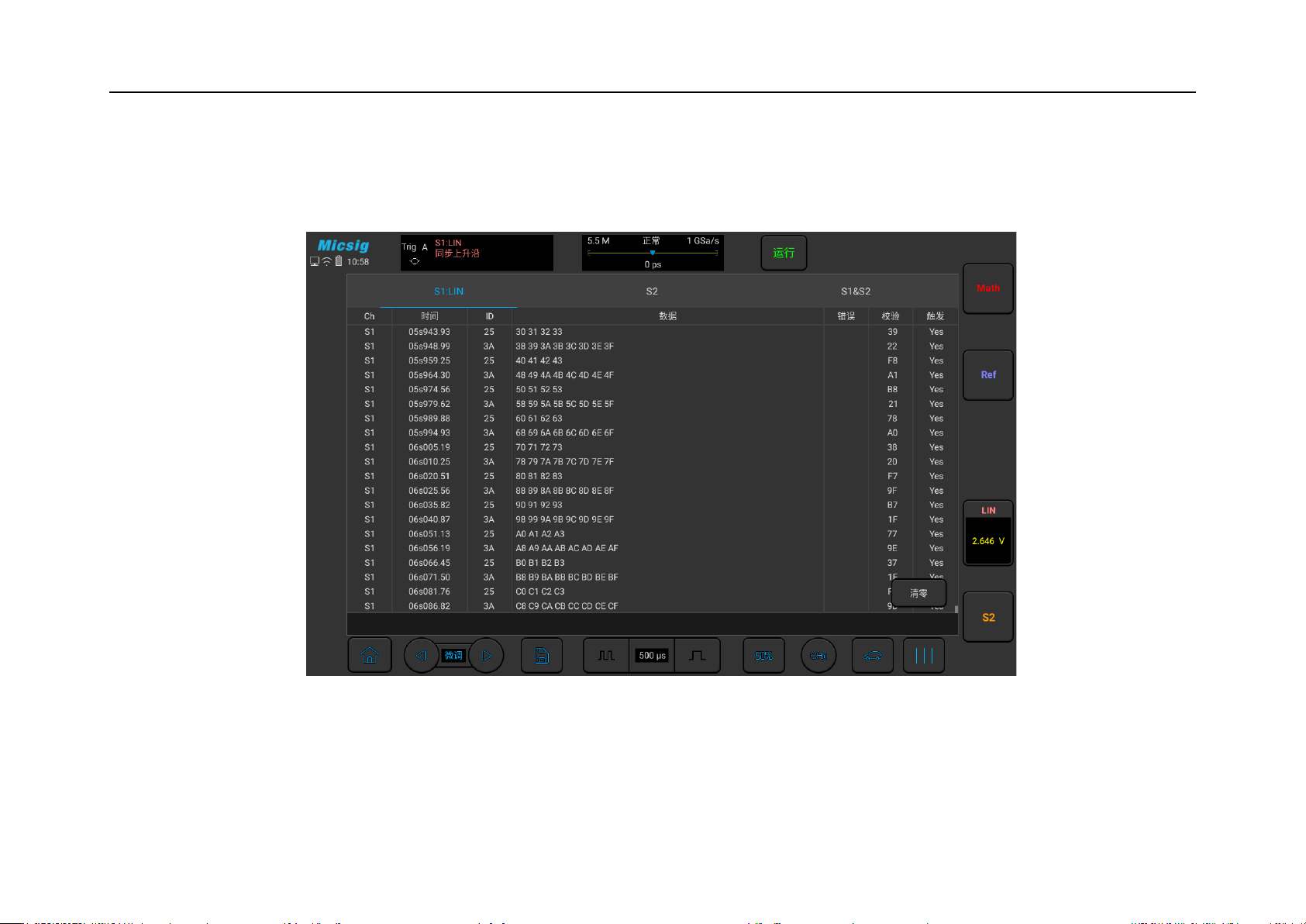

图12-13 LIN 文本界面
LIN 文本界面说明，见图 12-13：
（1） “Ch”:总线通道。
292
（2） “时间”：上一帧发送完成到当前帧发送完成的时间间隔。
（3） “ID” ：该帧的 ID 值。
（4） “数据”：该帧的数据。
（5） “校验和”：该帧的校验和，校验和错误以红色显示。
（6） “触发”：“Yes”表示该帧符合触发条件。
（7） “清零”：清除计数器的数据。
