256 10.4 时 基参考 时基参考分为屏幕中心和触发位置两种： 1) 屏幕中心 选择 调整时基波形以屏幕中心为基点向两边扩张或收缩，延迟时间不变。 2) 触发位置 选择 调整时基波形以触发位置为基点向两边扩张或收缩，延迟时间随水平时基变化而变 化。 10.5 色 温设置 开启色温模式，波形显示见图 10 -5 ；
显示设置
255
使用无限余辉测量噪声和抖动、查看变化波形的最差情形、查找定时违规或捕获罕见事件。

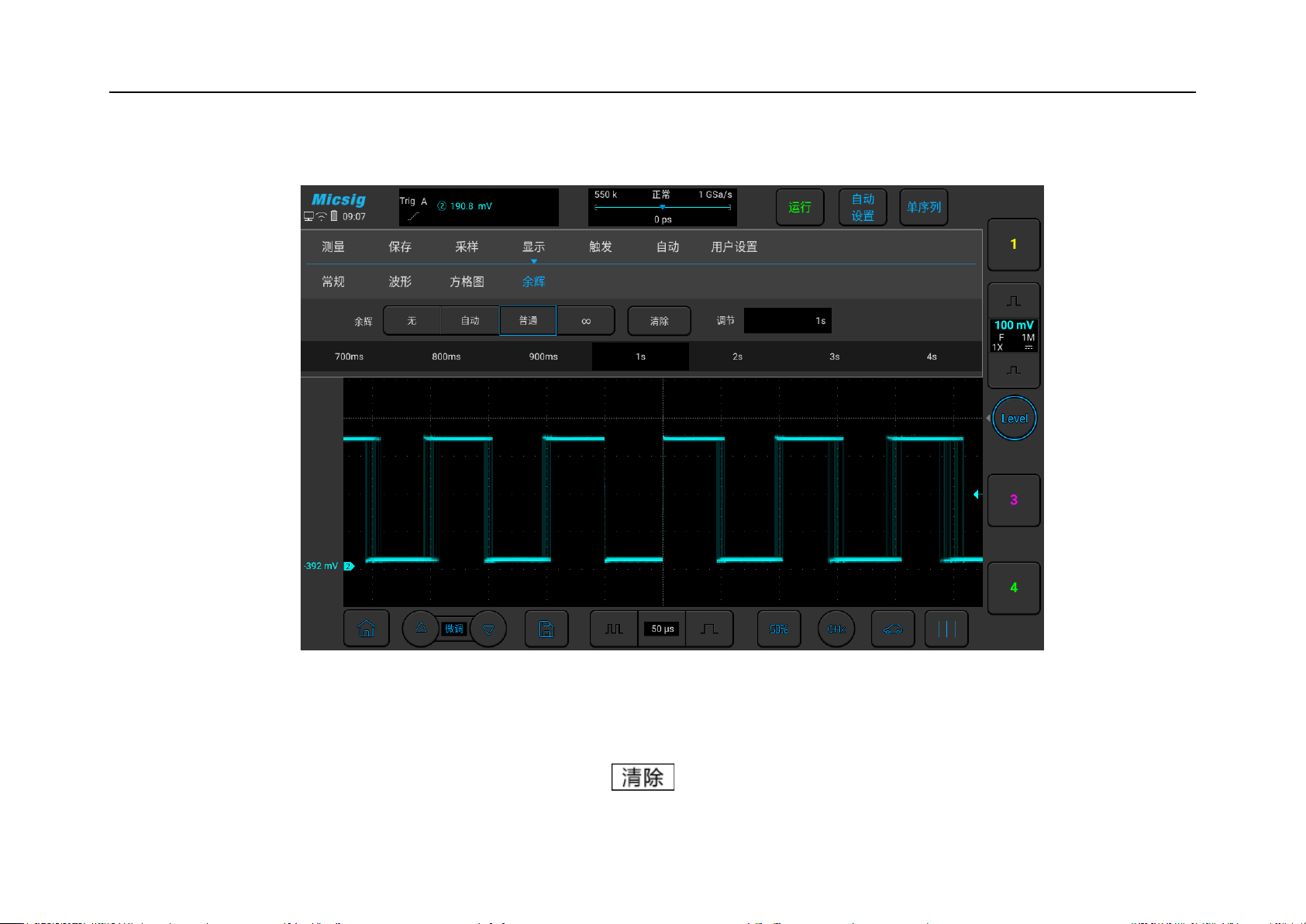

图10-4 余辉时间调节
2) 余辉清除
要从显示中擦除先前采集的结果，可轻点 键或调节水平时基、垂直灵敏度，示波器将清除余
辉显示，再次开始累积采集。
256
10.4 时基参考
时基参考分为屏幕中心和触发位置两种：
1) 屏幕中心
选择 调整时基波形以屏幕中心为基点向两边扩张或收缩，延迟时间不变。
2) 触发位置
选择 调整时基波形以触发位置为基点向两边扩张或收缩，延迟时间随水平时基变化而变
化。
10.5 色温设置
开启色温模式，波形显示见图 10-5；
