数学和参考
243

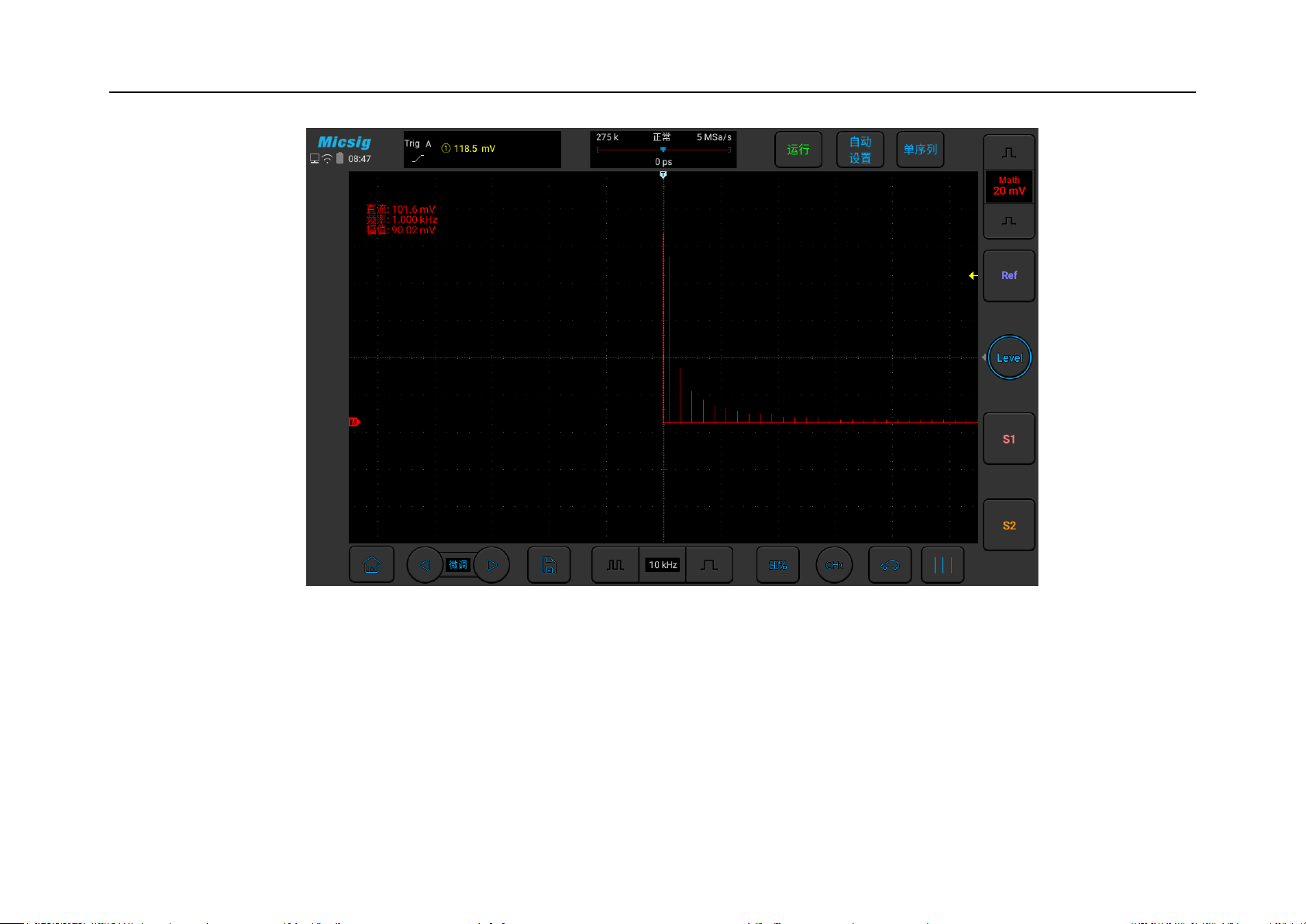

图9-4 频谱幅度为 V-Hz 示图
调整 FFT 波形
波形位置
⚫ 选择数学通道为当前通道，单指触摸屏幕数学波形后，通过上下、左右拖动，调节波形显示位置，
也可以轻点屏幕左下角的微调按键进行微调。
244
⚫ 选择数学通道为当前通道，按压按键区水平区域的“postion”旋钮，将波形最左侧（0Hz）移动
到屏幕水平中心位置。
⚫ 选择数学通道为当前通道，按压按键区垂直区域的“postion”旋钮，将波形移动到屏幕垂直中心
位置。
水平时基档位
选择数学通道为当前通道，轻点时基调节按键，调整水平时基档位。水平时基档位以 1-2-5 进制方
式步进，同时波形跟随变化。
FFT 测量，水平轴的读数从时间变化为频率（Hz），与其他模拟通道不再共用同一个时基，故调整
水平频率档位之前，需先将数学通道设为当前通道。
垂直灵敏度
轻点屏幕右边的 或 为通道设置垂直灵敏度（V/div 或 dB/div），使波形以合适的大小在屏
幕上显示。垂直灵敏度系数以 1-2-5（使用 1:1 探头）进制方式步进。
注：FFT 波形不支持自动参数测量。
数学和参考
245
9.3 高级数学
ATO 系列示波器支持用户自定义编辑高级公式对波形进行计算。支持函数、运算符、通道、常量、
变量等的输入。表达式最长支持 36 字符。
点击对应的按键即可输入、编辑波形（请按顺序点击，置灰的不能点击）。

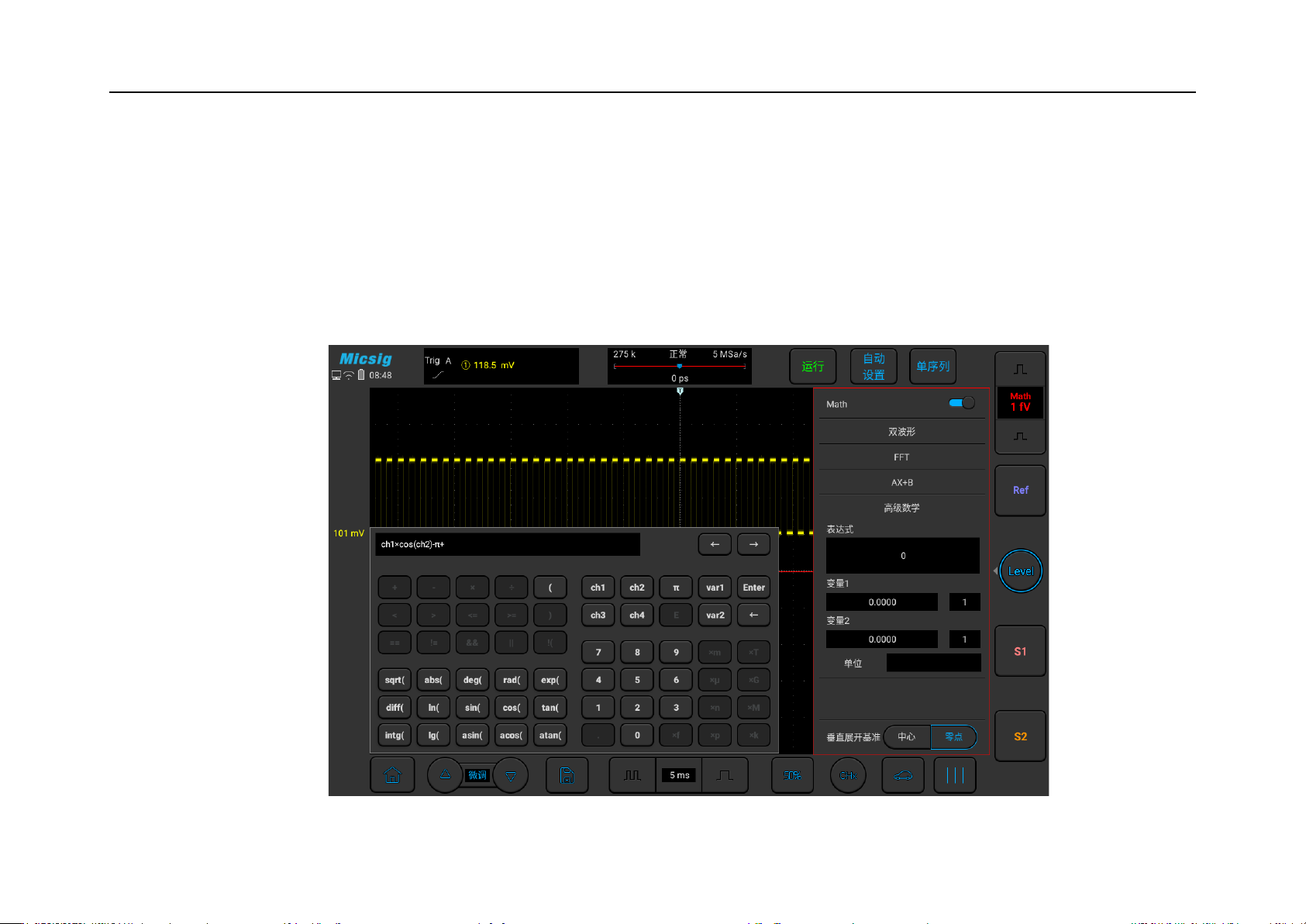

图9-5 高级数学编辑
