2) 将探头端部上可收回的尖钩连接到所要测量的电路点或被测设备。请确保将探头接地导线连接至

电路的接地点。

模拟输入的最大输入电压

I 类 300Vrms，400Vpk。

2.12 使用自动

正确连接示波器并输入有效信号后，轻点自动设置键，自动设置可快速将示波器自动配置为

对输入信号显示最佳效果。示波器进入自动状态时，自动设置按键灯会变绿。

自动分为自动设置和自动量程，默认选择为自动设置。自动设置和自动量程不可叠加生效，仅能存

在一种。

自动设置——单次自动，每次按下“Auto”，屏幕左上角显示“自动”，示波器可以根据信号的幅

度和频率自动调整垂直刻度、水平刻度和触发设置，将波形调整到合适的大小，显示输入的信号，调整

完成后退出自动，左上角“自动”字样消失。

示波器快速入门指南

自动打开通道，根据设置的门限电平自动打开/关闭大于/小于门限电平的通道，门限电平可设置。

自动触发源，自动设置触发的源通道，可选择当前信号优先，或者最大信号优先。

打开主菜单，轻点“自动”打开自动设置菜单，包括通道开启/关闭设置，门限电压设置和触发源设

置。

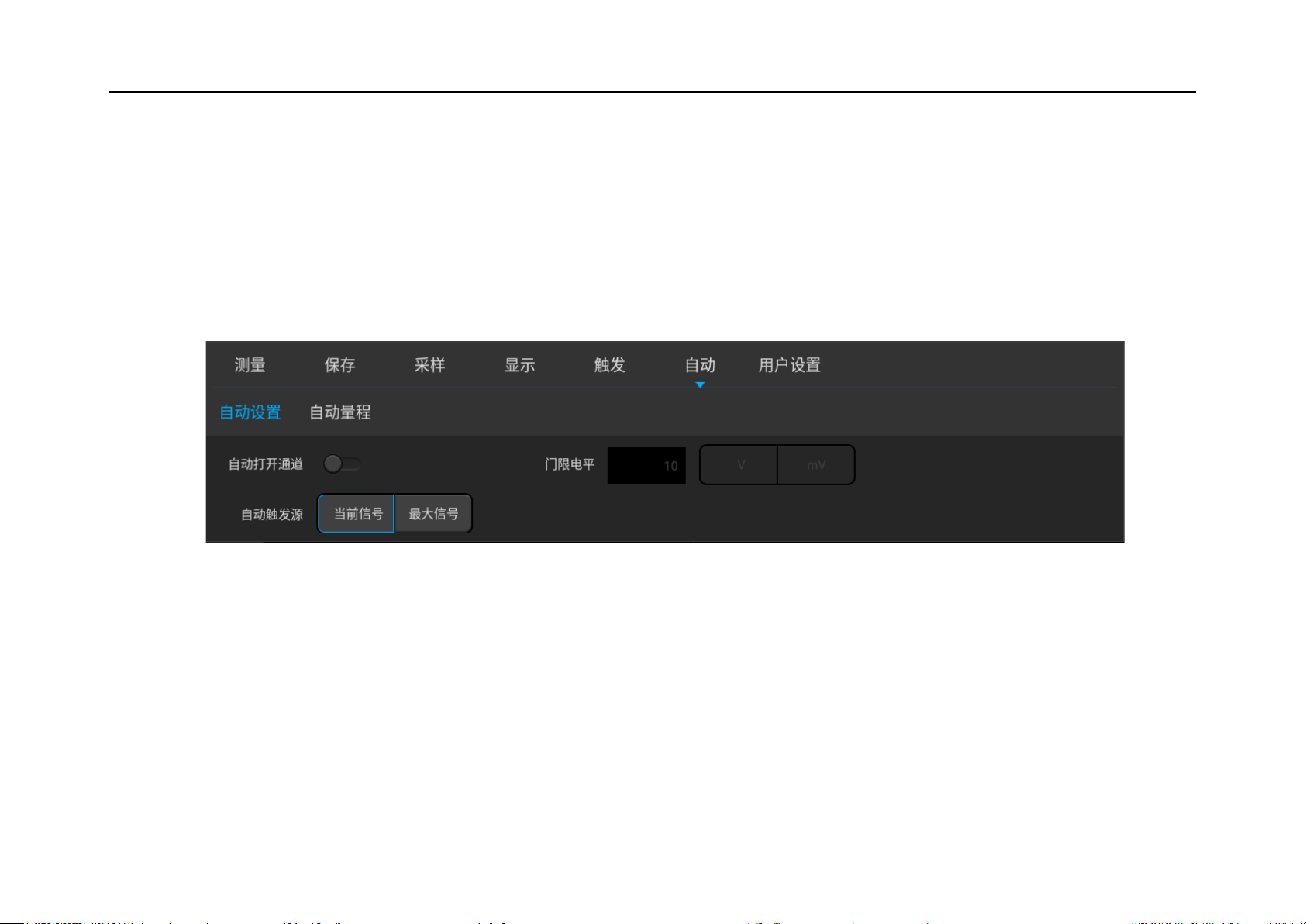

图2-9 打开自动设置

自动配置内容包括：适用于单个通道和多个通道；自动调整信号水平时基、垂直灵敏度和触发电平；

示波器波形反相关闭、带宽设置为全带宽、耦合方式为 DC 耦合、采样方式为正常采样；触发设置为边

沿触发、触发模式为自动。

注：应用自动设置要求被测信号的频率不小于 20Hz，占空比大于 1%，幅度至少为 2mVpp，如果超

出此参数范围，将会自动设置失败。

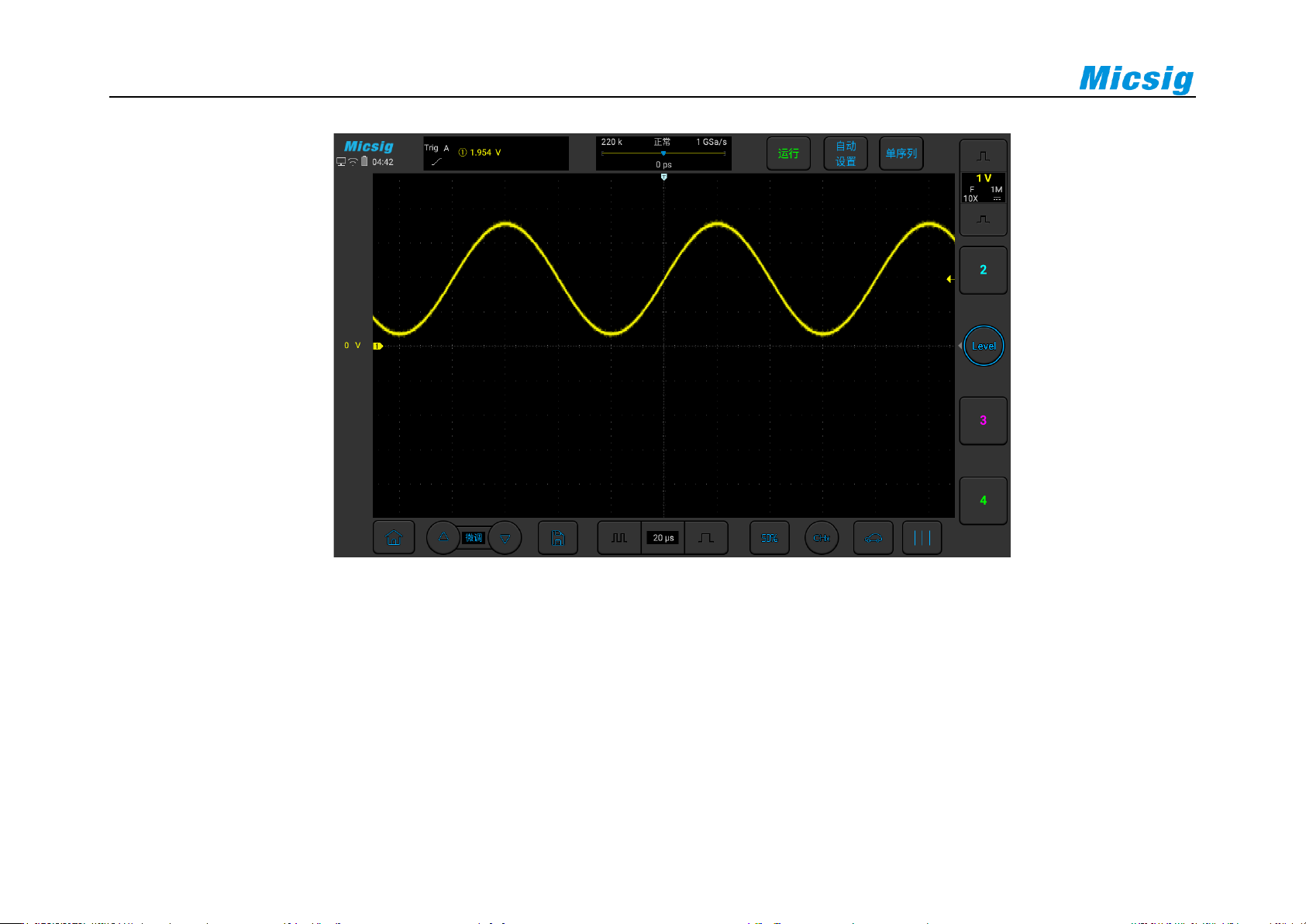

图2-10 自动设置后的波形

自动量程——持续自动，示波器根据信号的大小与频率实时持续的调整垂直档位、水平时基以及触

发电平，默认关闭，需要在菜单内打开，此功能与“自动设置”互斥。
