分析系统 207 图 7-4 时间参数周期波形中第一个完整信号周期的时间频率周期时间的倒数上升时间波形第一个脉冲上升沿从幅值的 10% 上升到 90% 所需的时间下降时间波形第一个脉冲下降沿从幅值的 90% 上升到 10% 所需的时间延迟

206

图7-2 上拉菜单

图7-3 全部测量

分析系统

207

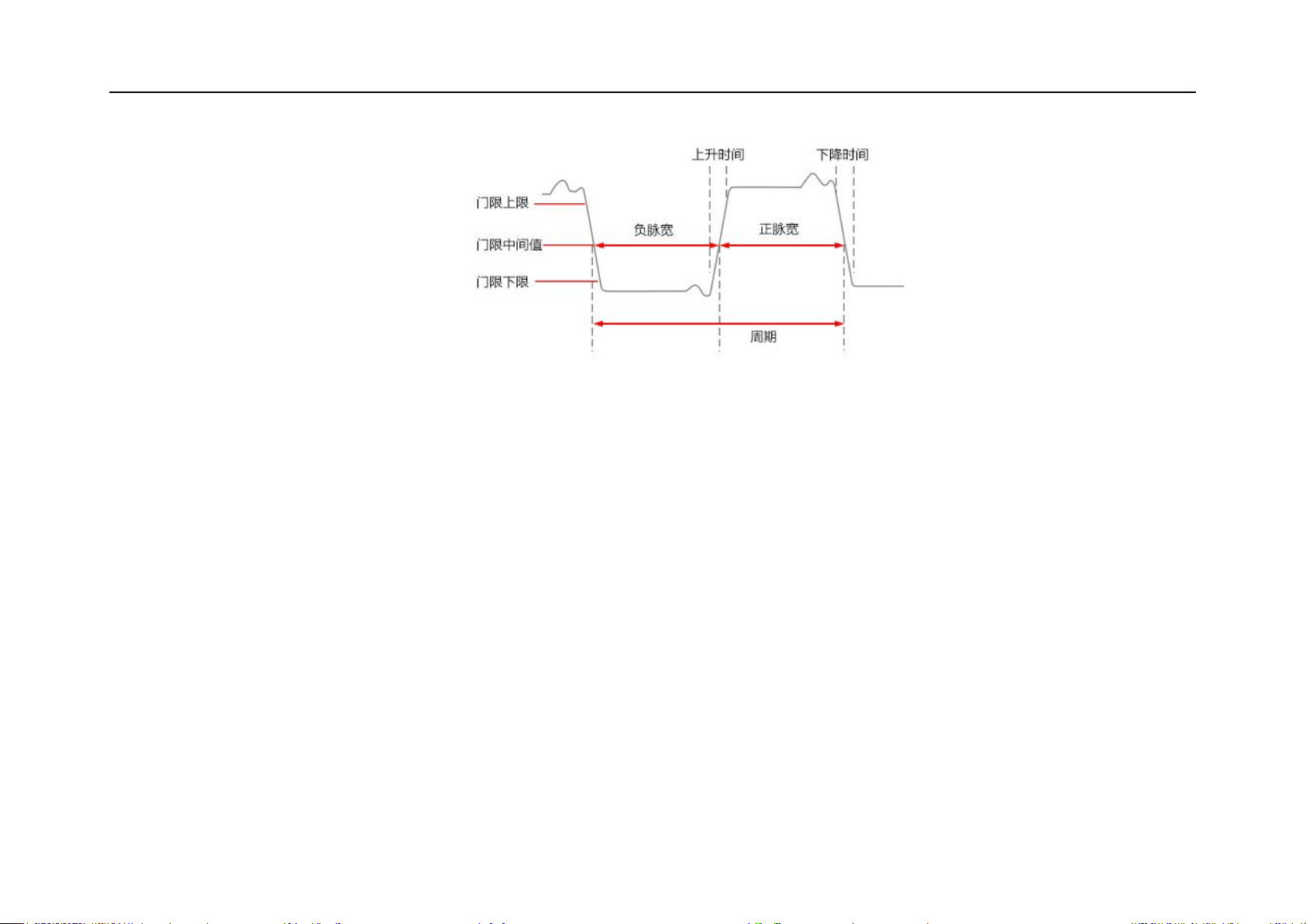

图7-4 时间参数

周期

波形中第一个完整信号周期的时间

频率

周期时间的倒数

上升时间

波形第一个脉冲上升沿从幅值的 10%上升到 90%所需的时间

下降时间

波形第一个脉冲下降沿从幅值的 90%上升到 10%所需的时间

延迟

208

可以测量通道间上升沿或下降沿之间的时延，有九种有效测量组合

图7-5 延迟测量示意图

1) 打开自动测量菜单，轻点键，弹出相位选择菜单。

2) 左侧通道默认为当前通道，可通过已打开通道区域选择其他通道（参考通道除外）；有四种边沿

选择：首个上升沿、首个下降沿、末个上升沿、末个下降沿。

3) 右侧通道为对比延迟通道，可在各通道及数学通道间选择；有四种边沿选择：首个上升沿、首个

下降沿、末个上升沿、末个下降沿。

4) 轻点确定键，确定。

正占空比

波形第一个周期的测量值：
