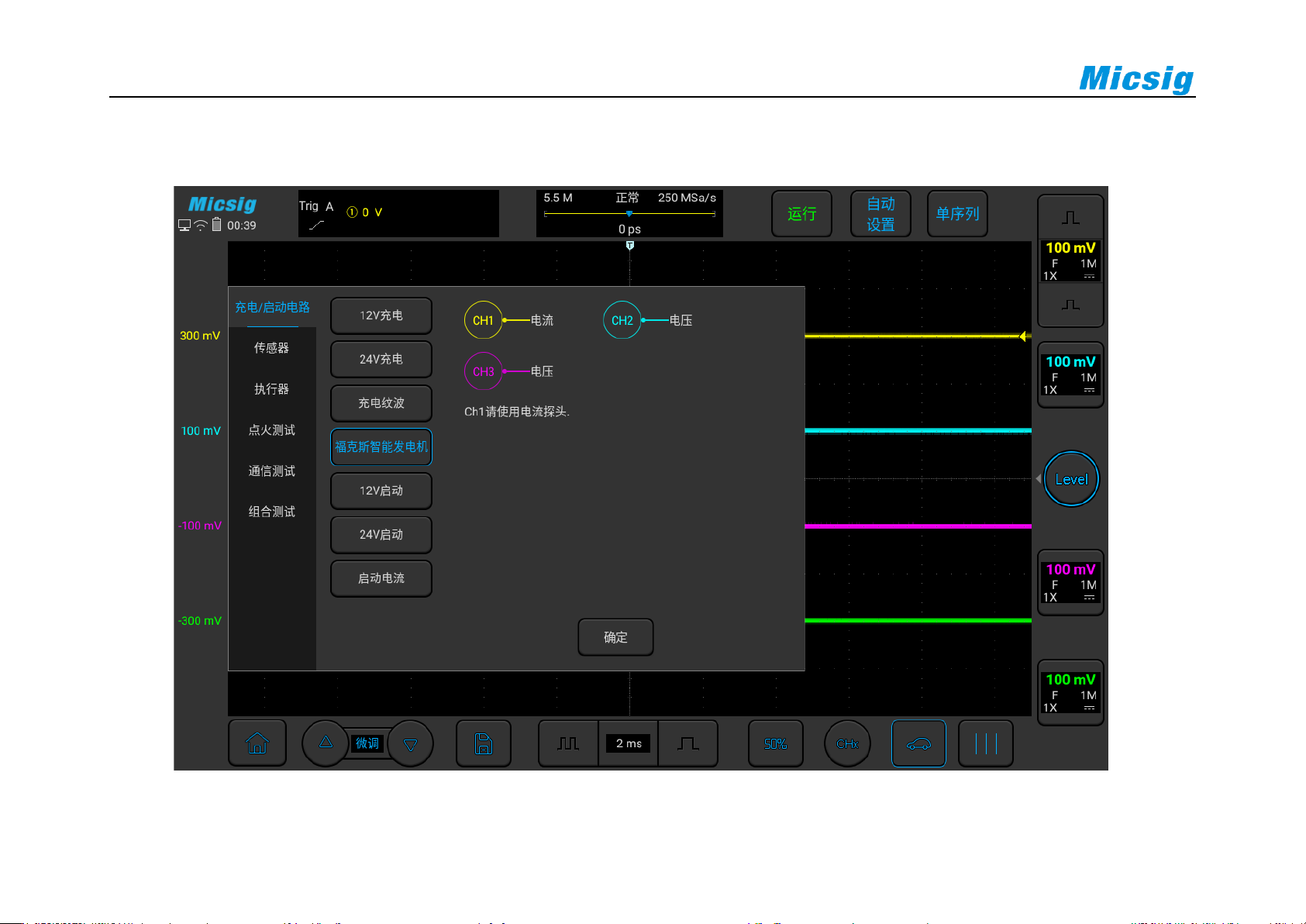

使用 ATO 示波器对福克斯智能发电机进行测试，具体操作如图 3-5 所示：
图3-5 福克斯智能发电机
汽车测试
43
3.1.5 12V 启动
可以使用 ATO 示波器对汽油车的启动进行测试，目的是测试蓄电池的性能是否保持在正常的范围，
使用 BNC 转香蕉线，一头连接在示波器通道 1 上，另一头使用 2 个大鳄鱼夹夹在电池正极和负极(红色线连
红色夹接正极，黑色线连黑色夹接负极)。使用 600A 及以上的电流钳,将电流钳的 BNC 连接在通道 2 上，打
开电流钳的开关,并将电流钳夹在电池的正极或者负极的电源线上，需要把整个正极或者负极的线全部夹
住，注意极性的正负(正电流是从电池正极流向负极)。
44
具体操作如图 3-6：
图3-6 12V 启动
