28 图 2- 13 手动校零
示波器快速入门指南
27
2.14 使用自校准
打开主菜单，轻点“用户设置”进入用户设置菜单，轻点“自动校准”，进入自校准模式，当自校
准功能被启动之后，屏幕左上角会有红色字体显示“正在校准”，校准完成之后，红色字体消失。在环
境温度发生较大变化时，自校准功能使得示波器仍能保持最高的测量精度。
⚫ 自校准的时候应该拔掉探头。
⚫ 自校准过程大约耗时几分钟。
⚫ 当环境温度变化 10℃以上时，需进行示波器自校准。

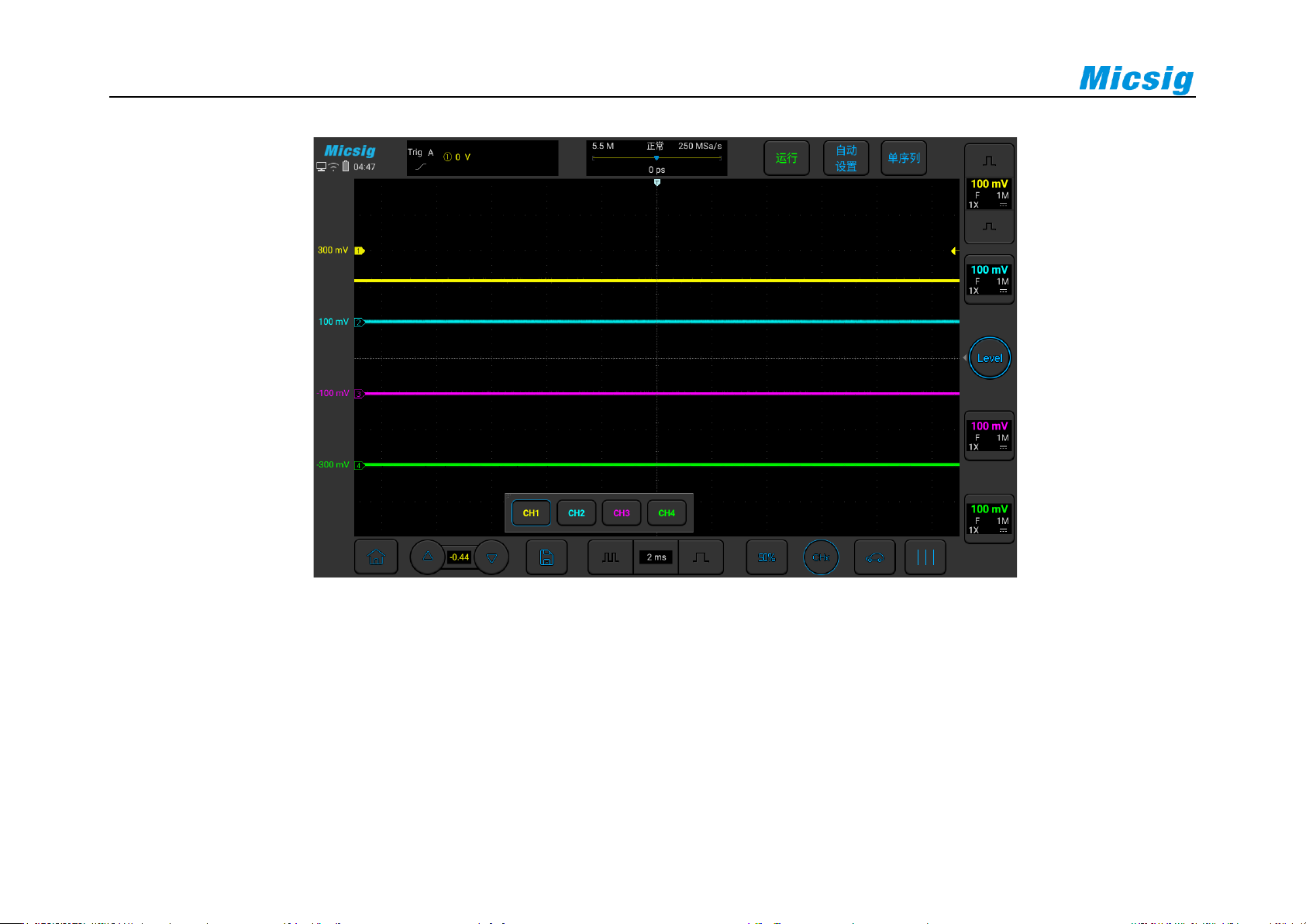

手动校零
示波器支持手动调节每个通道的零点位置，点击左下角“微调”按钮，会打开强制通道选
择菜单，选择需要调节的通道，上下滑动波形可以进行手动零点位置粗调，点击微调“△”、“▽”
按钮可以进行零点位置细调，并显示偏移的数值，如图 2-13。
28
图2-13 手动校零
示波器快速入门指南
29
2.15 无源探头校准
第一次连接一个探头到任何输入通道的时候，需要进行探头补偿调节，以使探头与输入通道相匹配。
未经补偿的探头会导致较大测量误差或错误。探头补偿优化了示波器的信号路径，可获得较高的测量精
度。在任何时间都可以运行该程序。如果环境温度变化 10℃或者更高，需运行该程序，以保证测量结果
的准确性。
探头补偿，步骤如下：
1) 首先，将示波器探头至通道1。如果使用探头钩形头，应确保与探头接触良好。
2) 将探头连接至校准输出信号端，探头接地连接至接地端子。如图2-14。
